Шкафы с преобразователями частоты

ООО «ЭЛТЕРА» завершило подготовку к отгрузке электротехнического оборудования для первого пускового комплекса строительства комплексной системы автоматического пожаротушения на Анжеро‑Судженской линейной производственно‑диспетчерской станции (ЛПДС) Новосибирского РНУ. Поставка реализуется в рамках проекта реконструкции и модернизации инфраструктуры АО «Транснефть‑Западная Сибирь».

Состав поставки и назначение оборудования

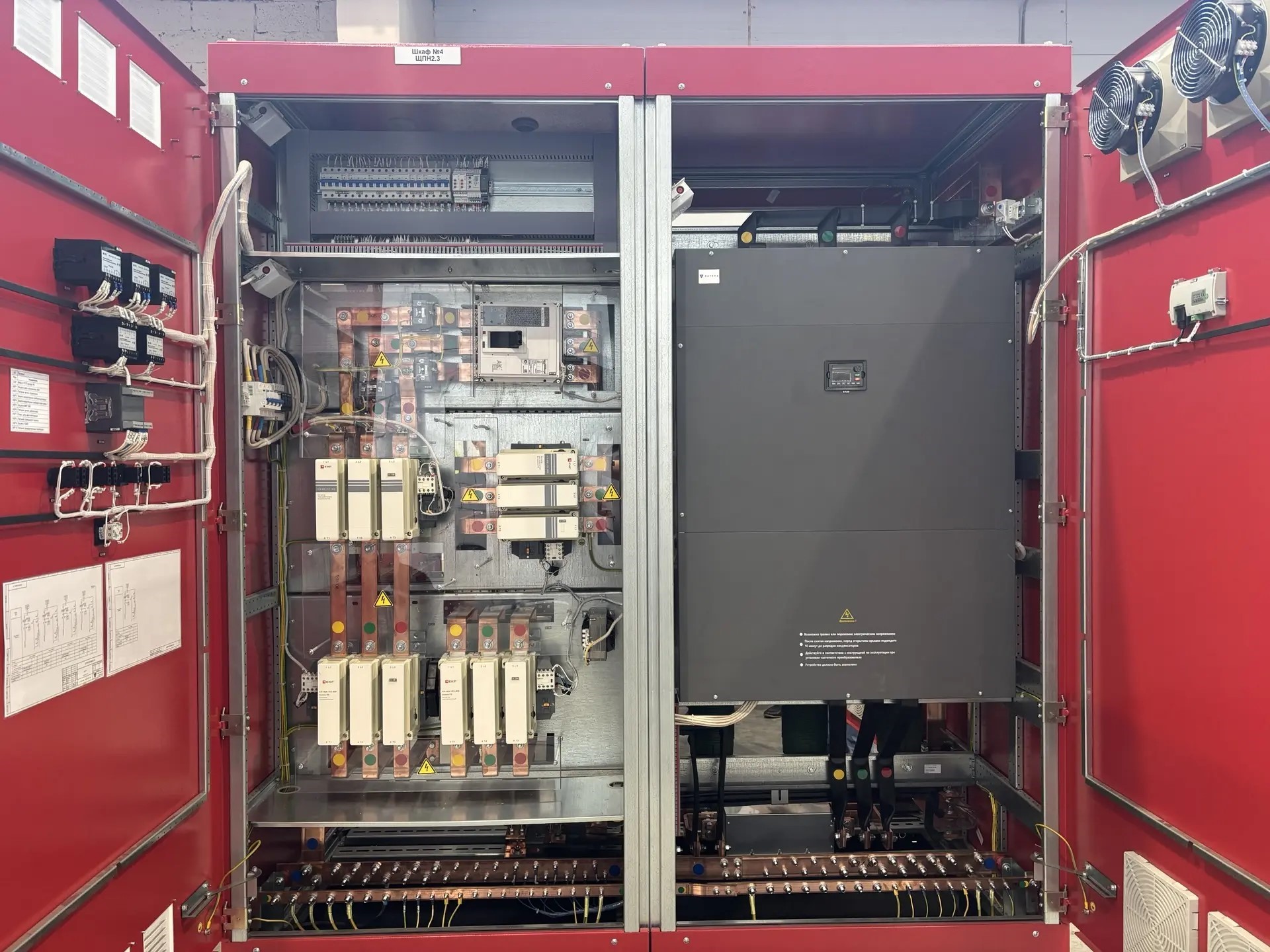

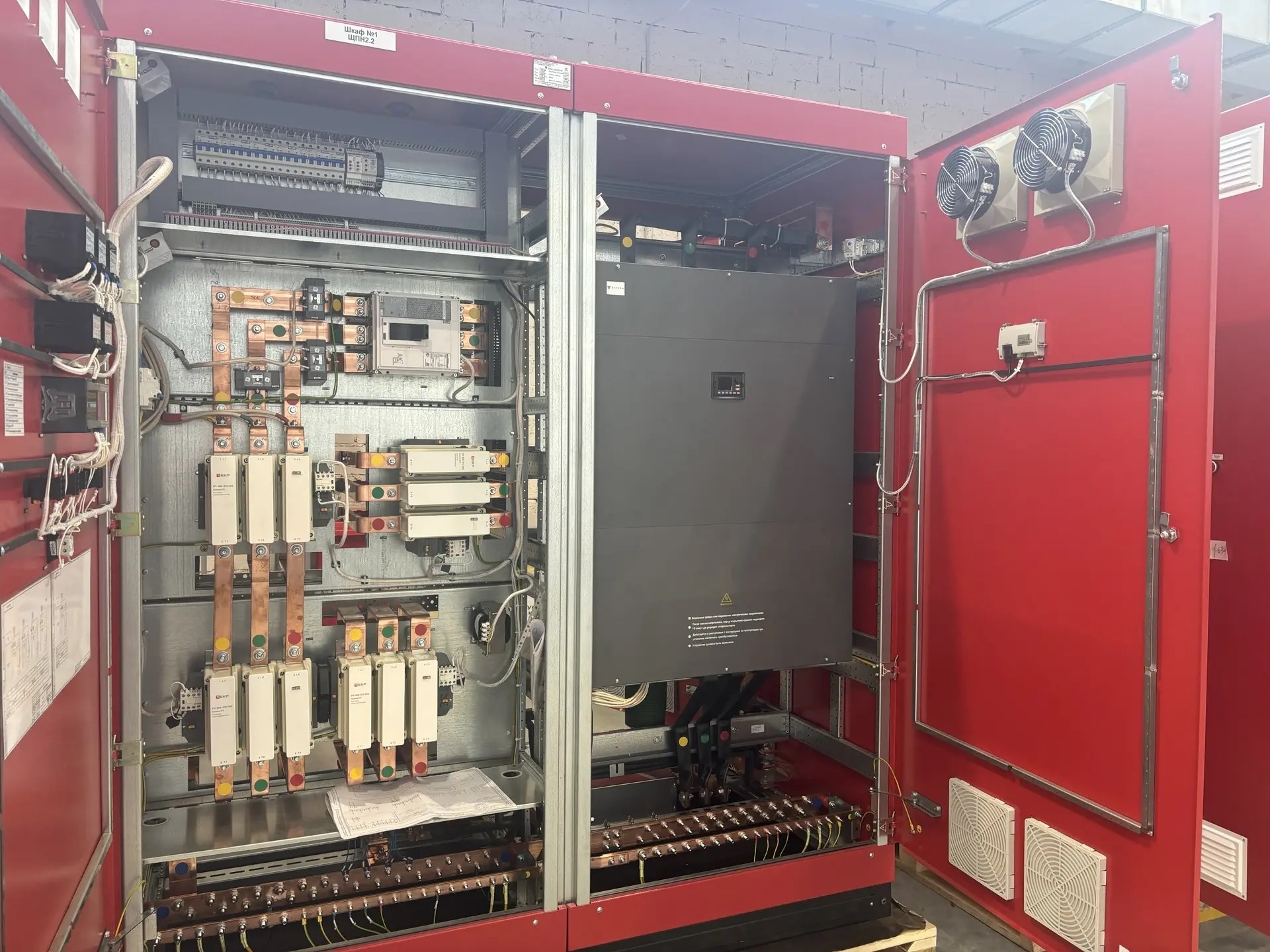

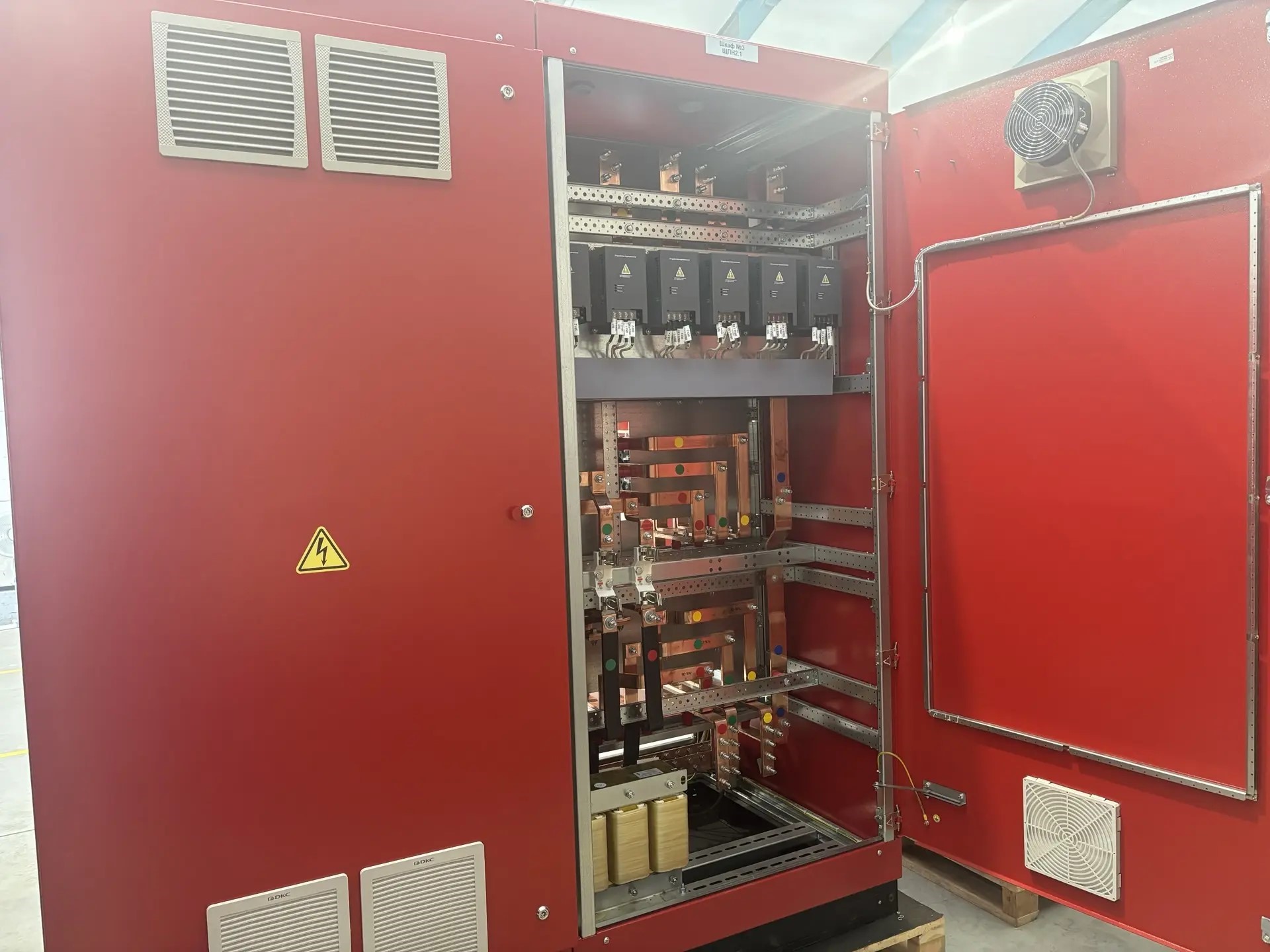

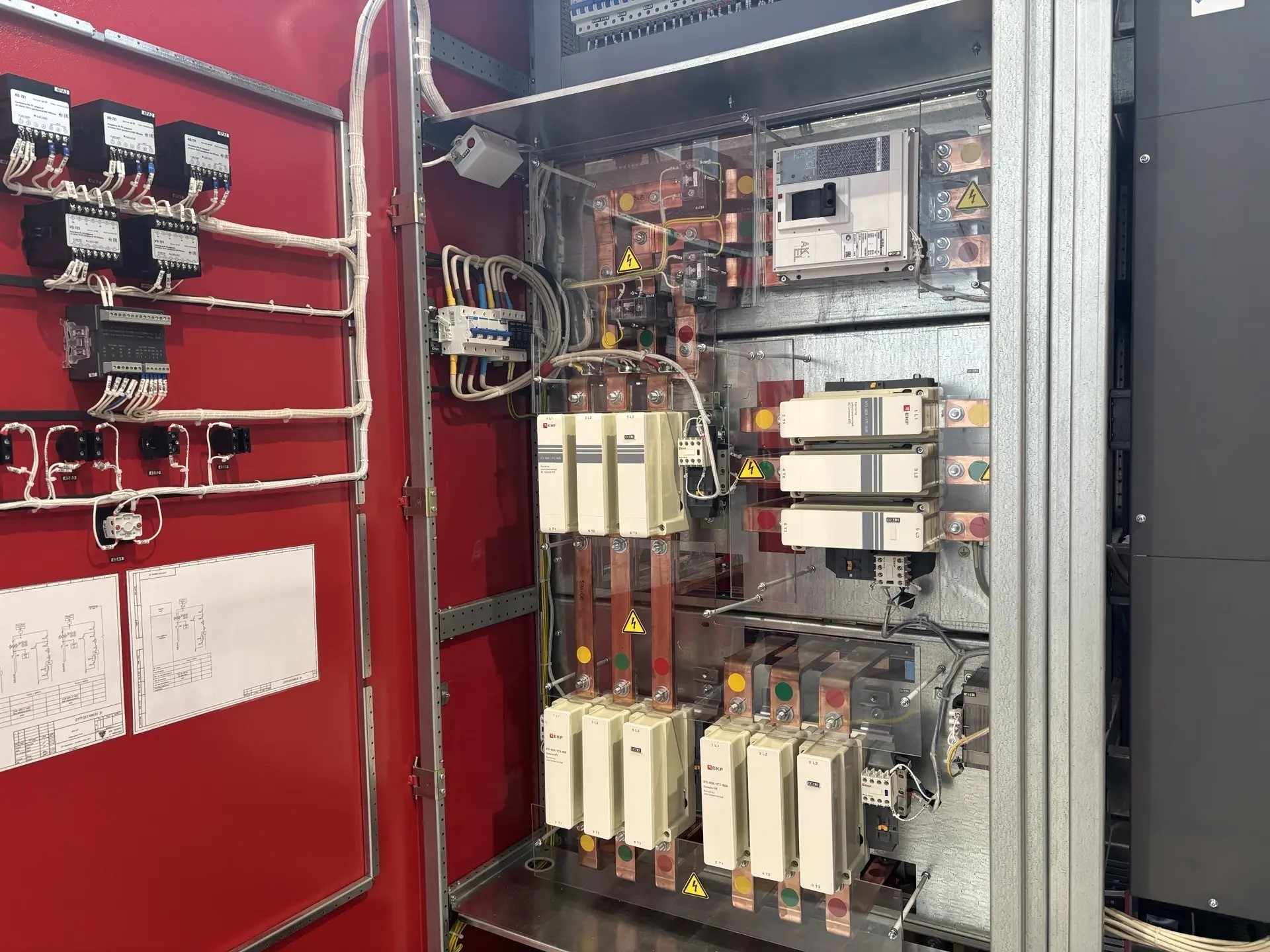

В объём поставки входят щит станции управления (ЩСУ‑НПТ) и шкафы с преобразователями частоты (ПЧ), предназначенные для управления электронасосными агрегатами системы пожаротушения. Преобразователи частоты обеспечивают плавный пуск насосов, что позволяет существенно снизить пусковые токи при сохранении рабочего момента — особенно важно при работе от дизель‑электрической станции (ДЭС) в аварийном режиме.

В нормальном режиме питание насосов предусмотрено через байпас ПЧ напрямую от секций шин КТП. В аварийной ситуации запуск насосов осуществляется через преобразователи частоты поочерёдно, с выдержкой времени. Для ручного управления у электроприводов предусмотрены кнопки управления.

Ключевые технические характеристики

номинальное напряжение главных цепей — 380 В, вспомогательных — 220 В;
номинальный ток главной цепи — 630 А;
ударный ток короткого замыкания сборных шин — не менее 50 кА;
климатическое исполнение — УХЛ4 по ГОСТ 15150‑69;
сейсмостойкость — 7 баллов по шкале MSK‑64;
степень защиты — не ниже IP41;
габариты — 2200×8000×800 мм (5 панелей 1600×800 мм);
фасадная часть панелей выполнена в отличительной красной окраске.

Преобразователи частоты:

предназначены для запуска трёх электродвигателей мощностью 400 кВт и двух — 200 кВт;
номинальное напряжение питающей сети — 400 В (3 фазы);
рабочий диапазон выходного напряжения — от 6 до 400 В;
обеспечивают двукратную силу максимального тока электродвигателя в течение до 60 секунд;

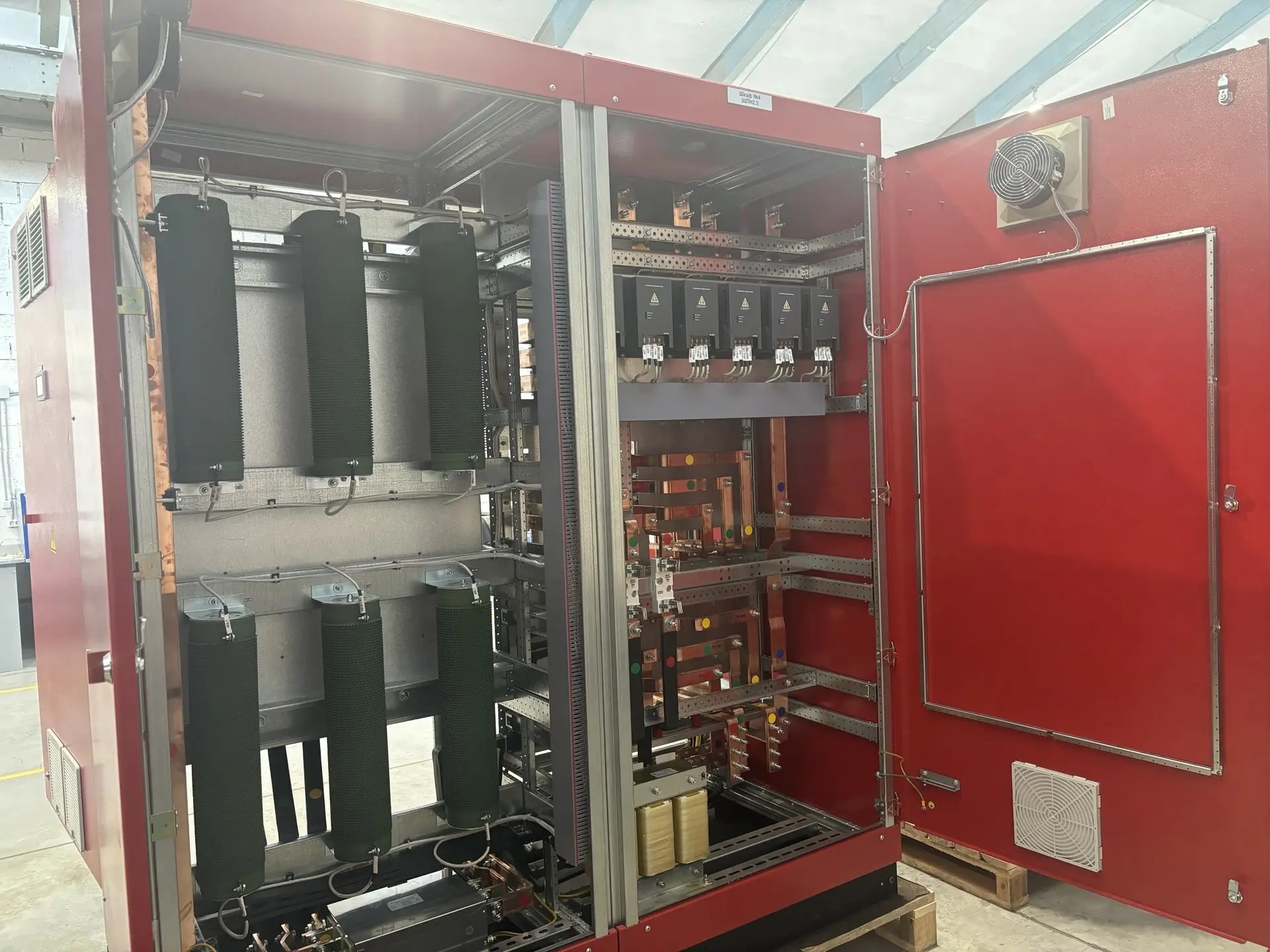

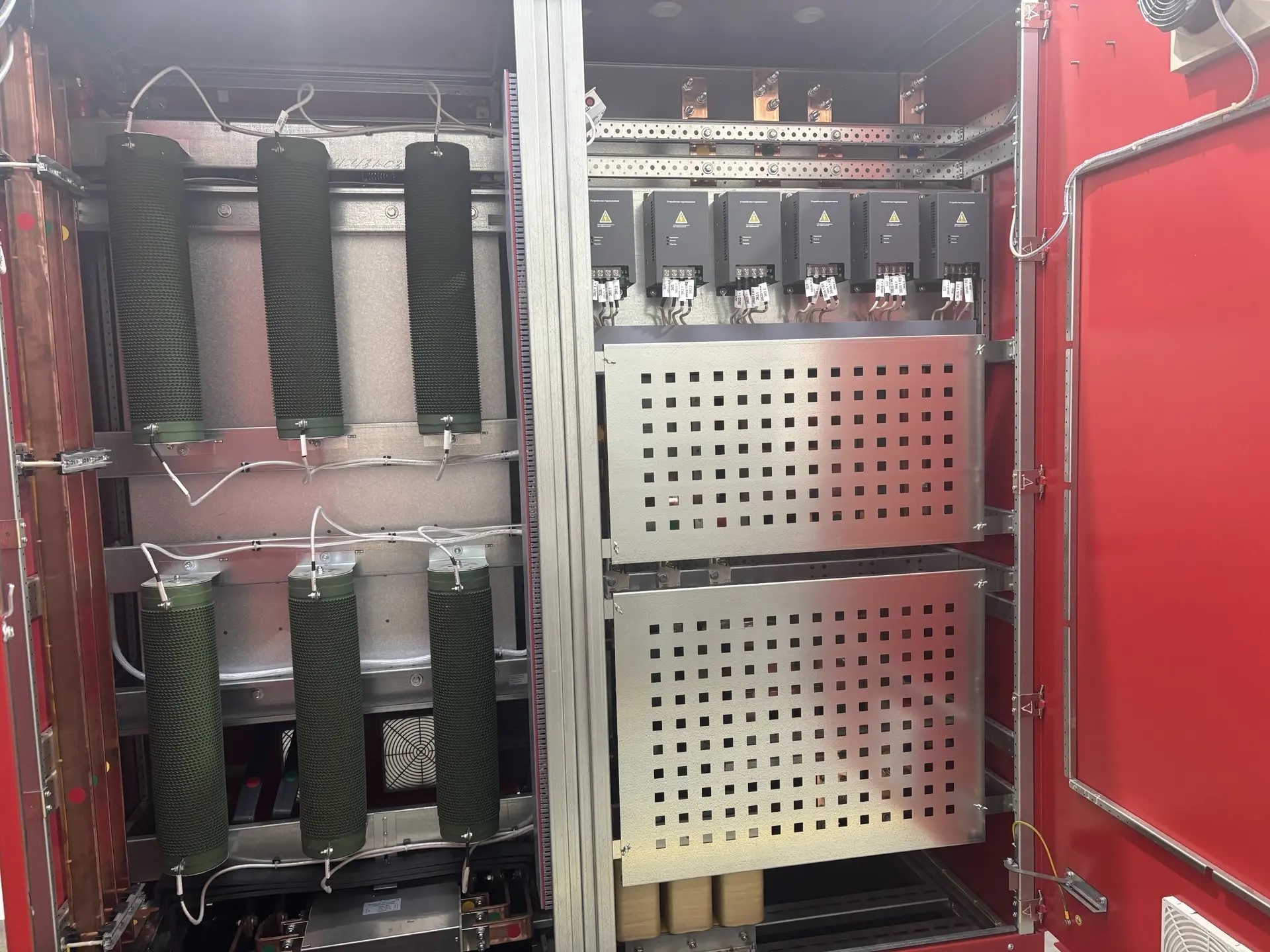

оснащены встроенным тормозным резистором, фильтрами, функцией ограничения тока;
взаимодействие с АСУТП — через дискретные и аналоговые сигналы, а также по интерфейсу RS‑485 (протокол Modbus RTU);
климатическое исполнение — УХЛ4, степень защиты — IP20.

Реализовано:

контроль фазных и линейных напряжений на секциях шин и до вводов;
световая сигнализация на светодиодах (положение выключателей, работа защит РЗА, неисправности);
наличие реле контроля напряжения с регулируемой уставкой для передачи сигналов в две системы автоматизации;
интеграция в АСТУЭ/АСМЭ и АСУТП через сухие контакты, потенциальные сигналы ~220 В и интерфейсный канал.
