2КТПБ-1600/10/0,4 для ООО «РН-Юганск»

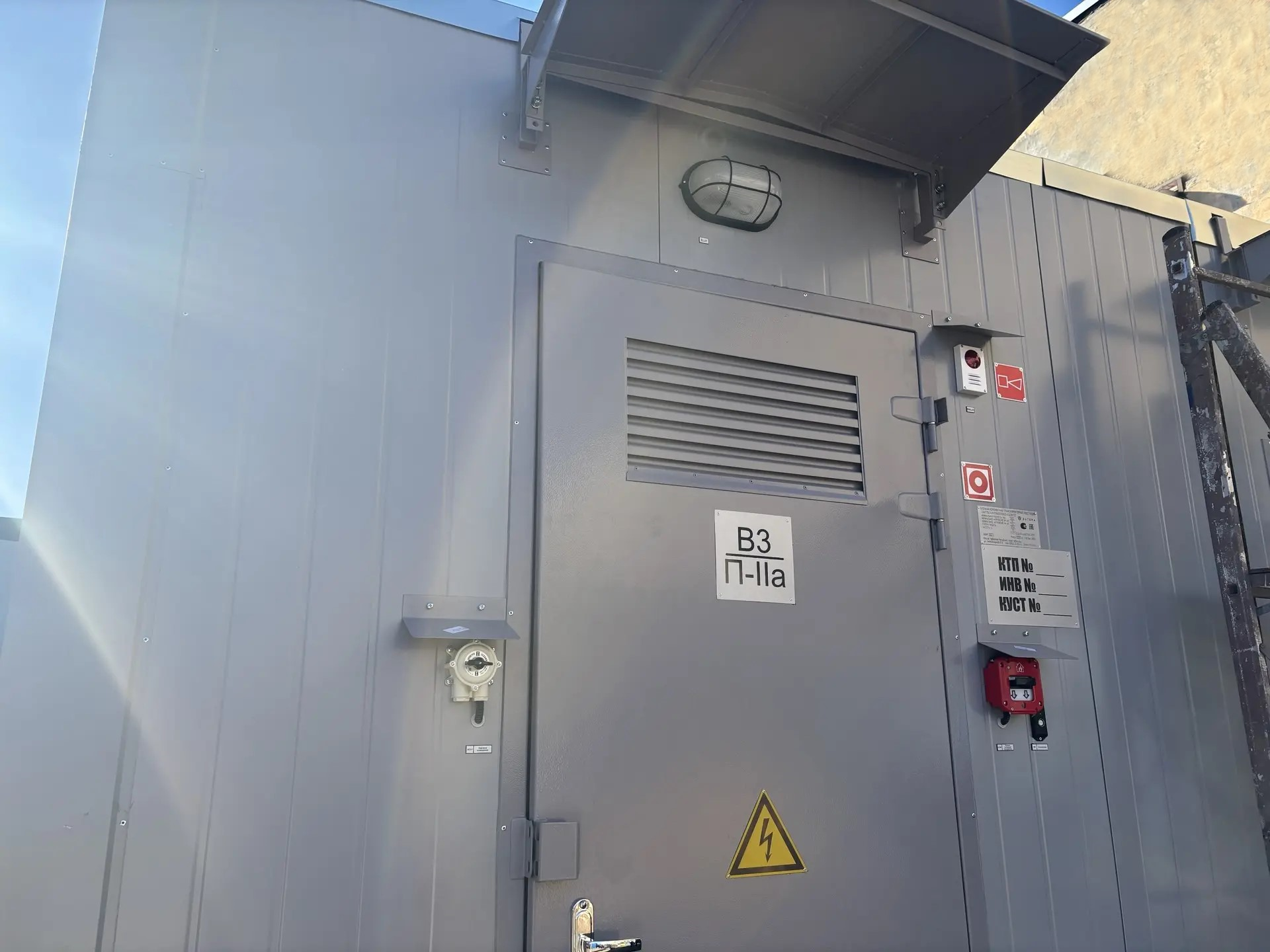

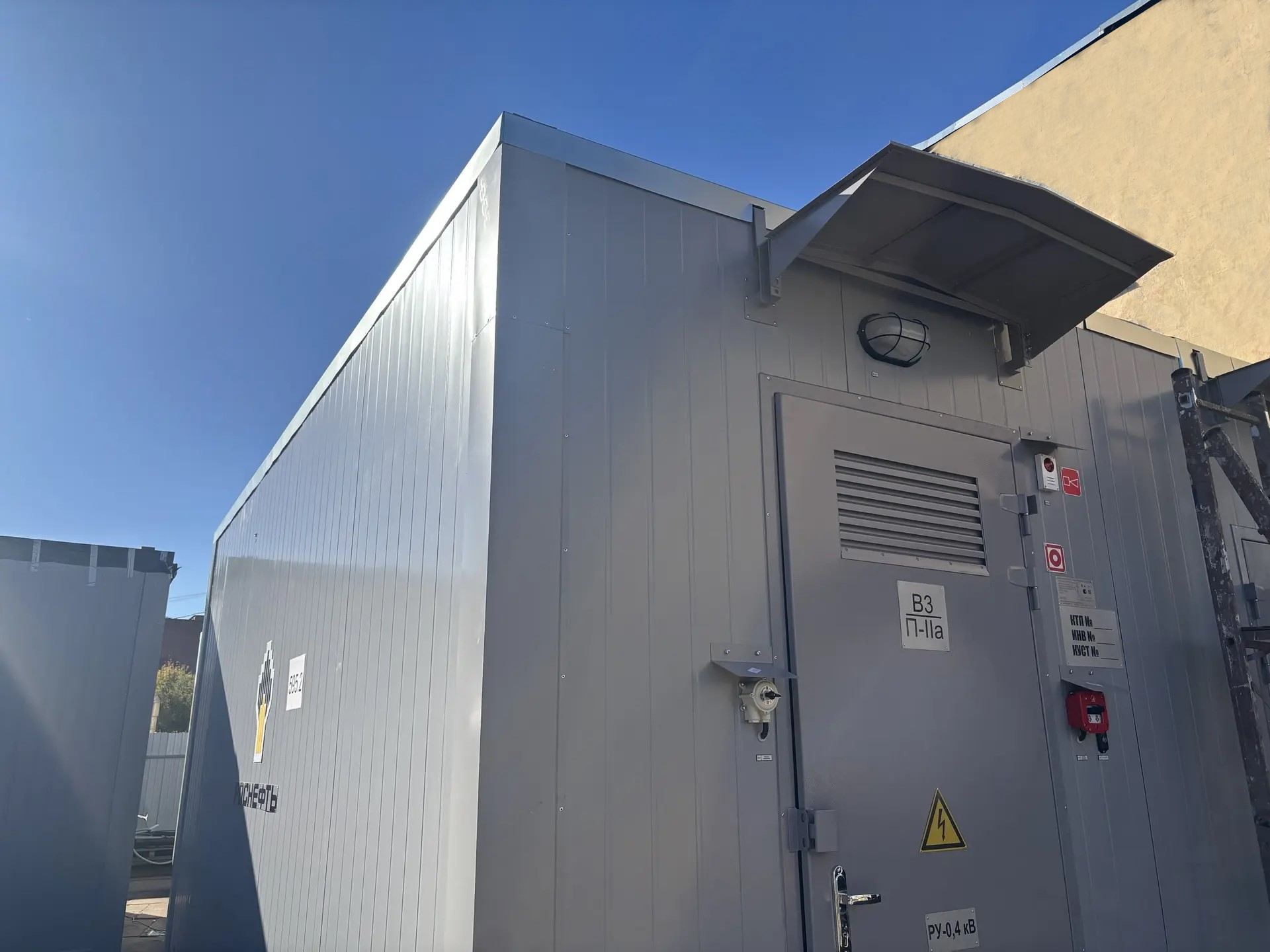

ООО «ЭЛТЕРА» завершило очередной заказ: две комплектные трансформаторные подстанции 2КТПБ-1600/10/0,4 прошли приёмку заказчиком. После поставки на площадке будут выполнены строительно-монтажные работы и пусконаладка.

Подстанции предназначены для электроснабжения объектов ООО «РН-Юганск». Заказ выполнен с учётом внутренних требований заказчика — МУК ЕТТ, корпоративного стандарта, регламентирующего требования к оборудованию, документации, испытаниям и приёмке на объектах нефтегазового комплекса.

РУ-10 кВ: камеры КСО-299

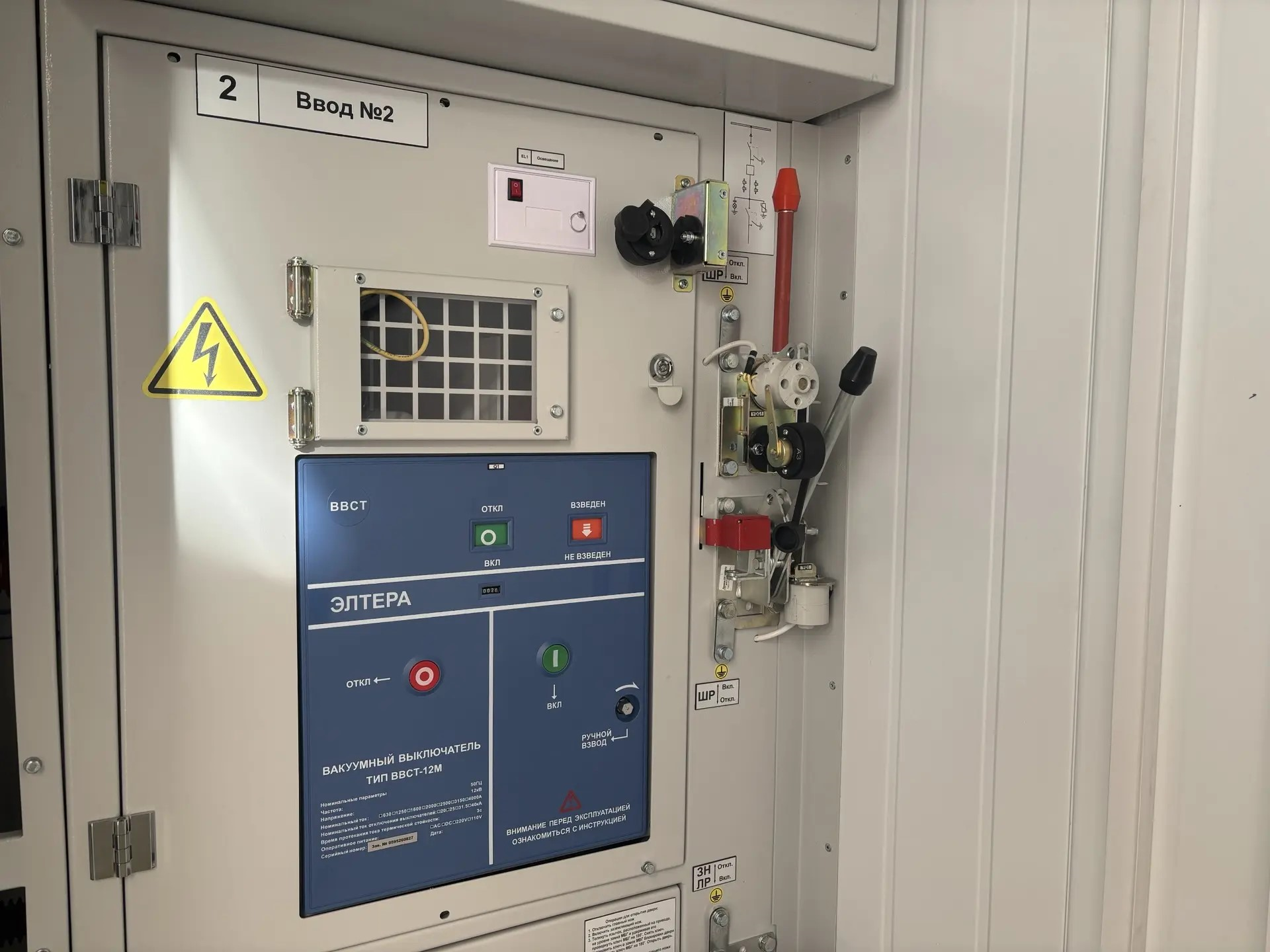

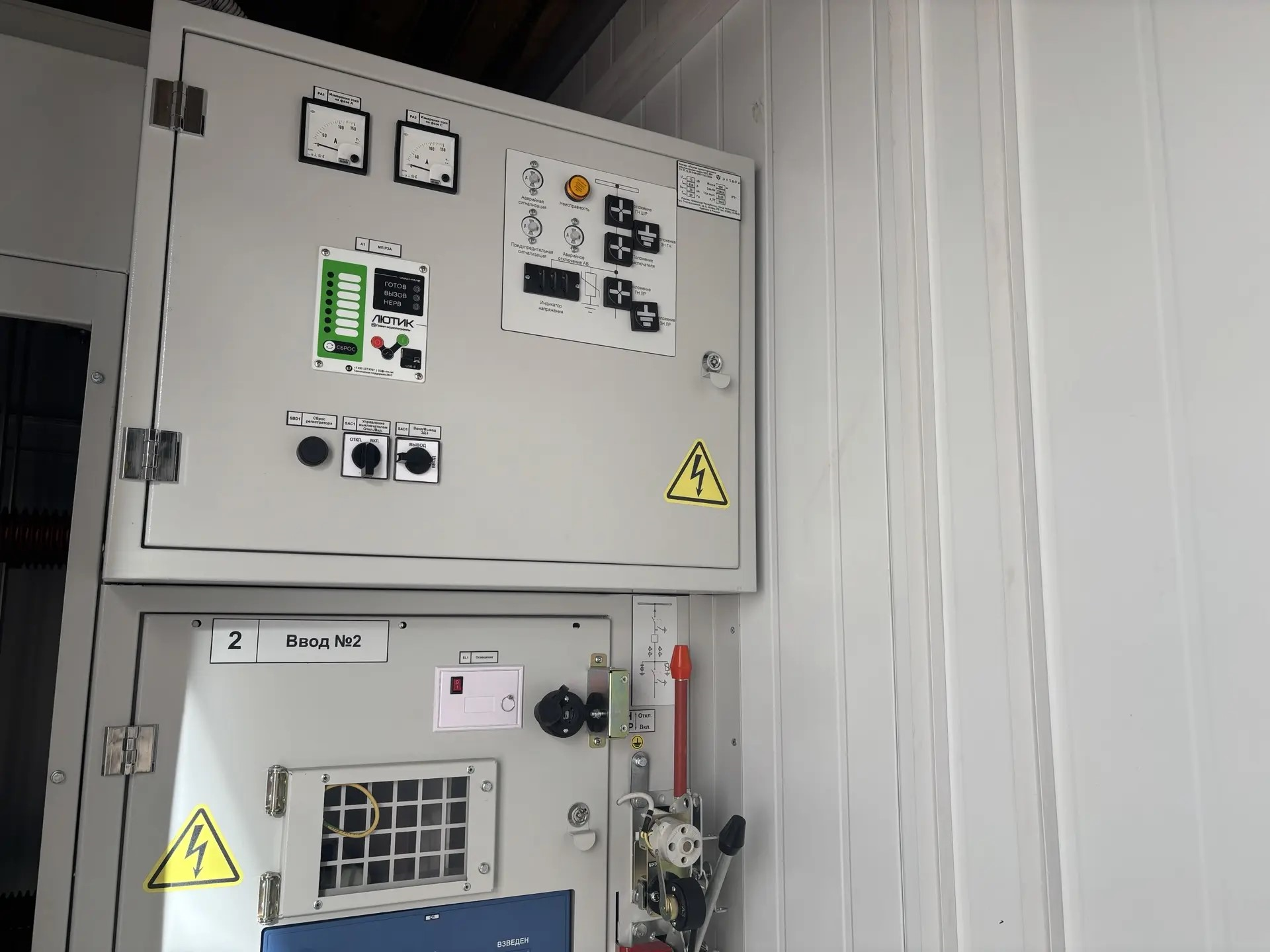

На высокой стороне подстанции установлены камеры сборные одностороннего обслуживания типа КСО-299. Схема РУ-10 кВ построена с учётом взаимного резервирования двух трансформаторных вводов.

РУНН: щит из девяти шкафов IP31

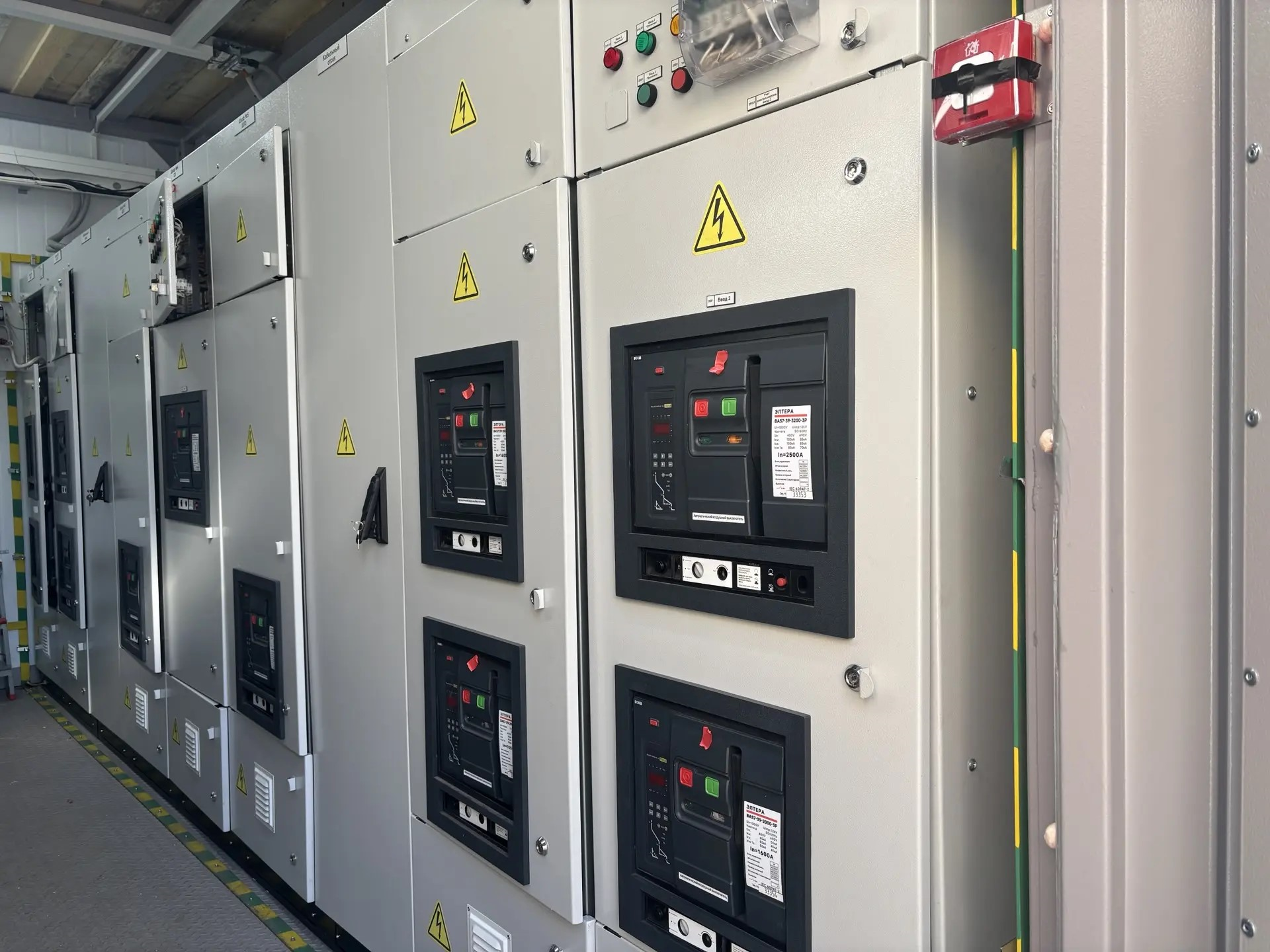

Распределительное устройство 0,4 кВ собрано в виде щита из девяти низковольтных шкафов со степенью защиты IP31.

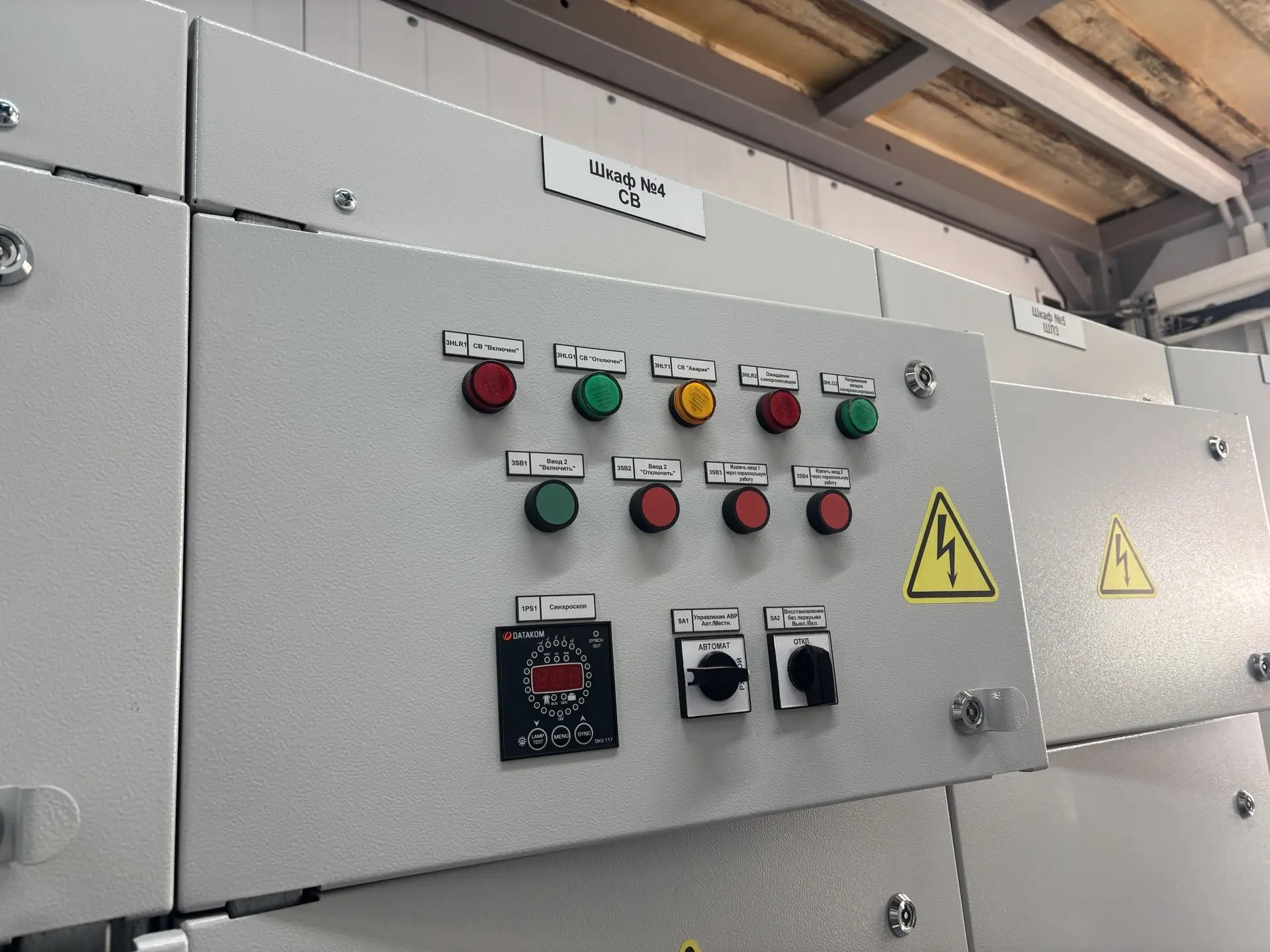

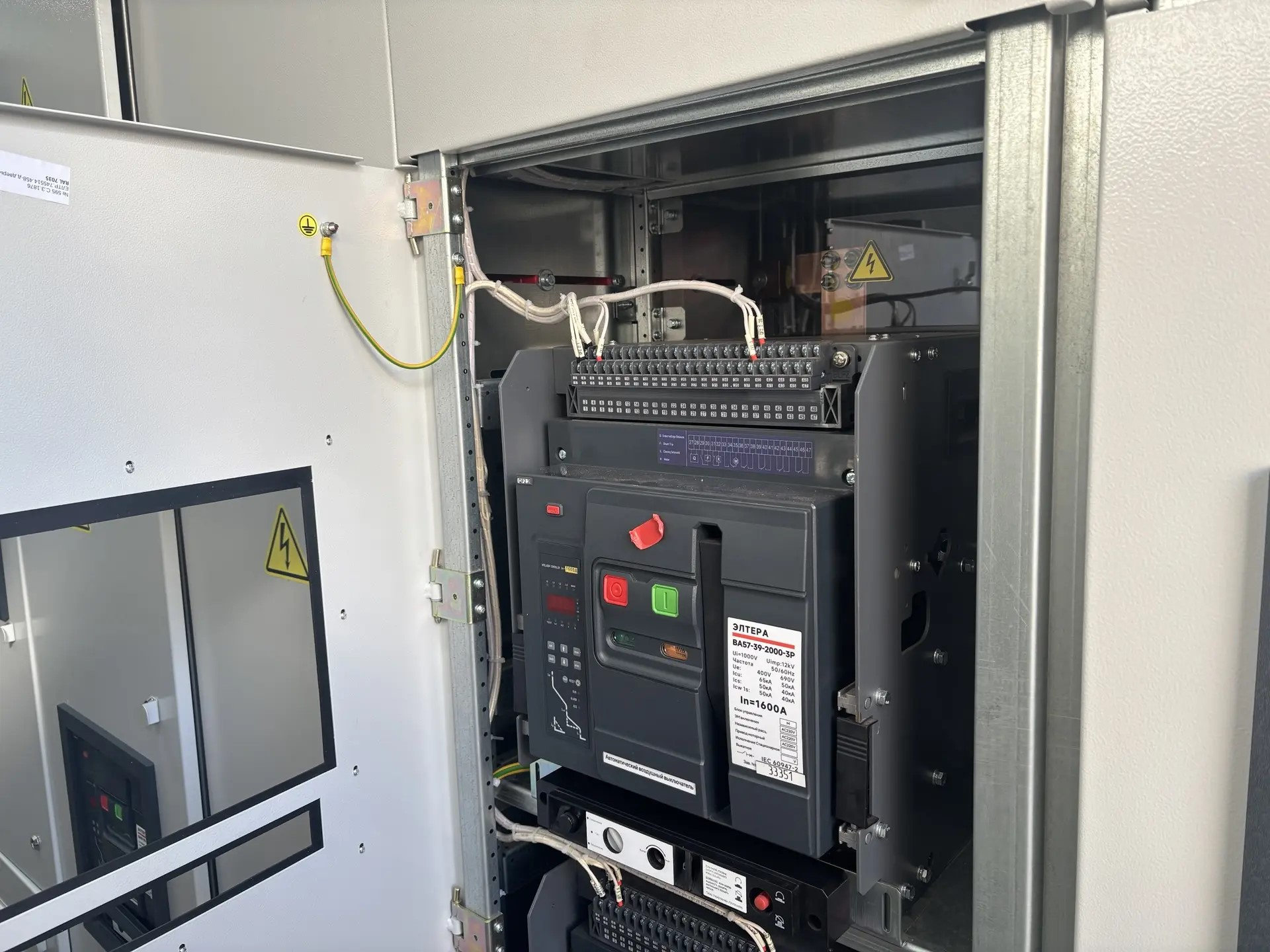

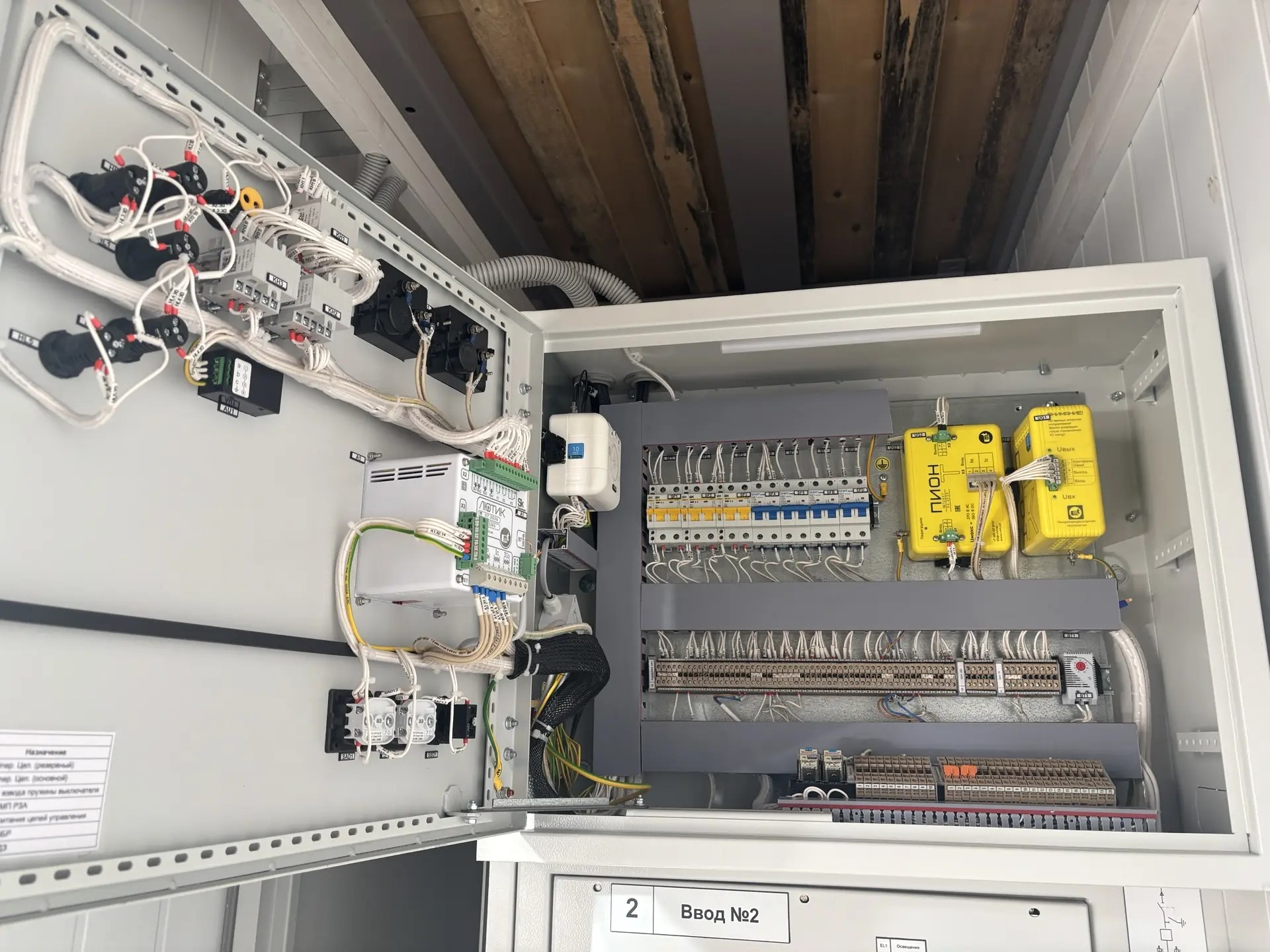

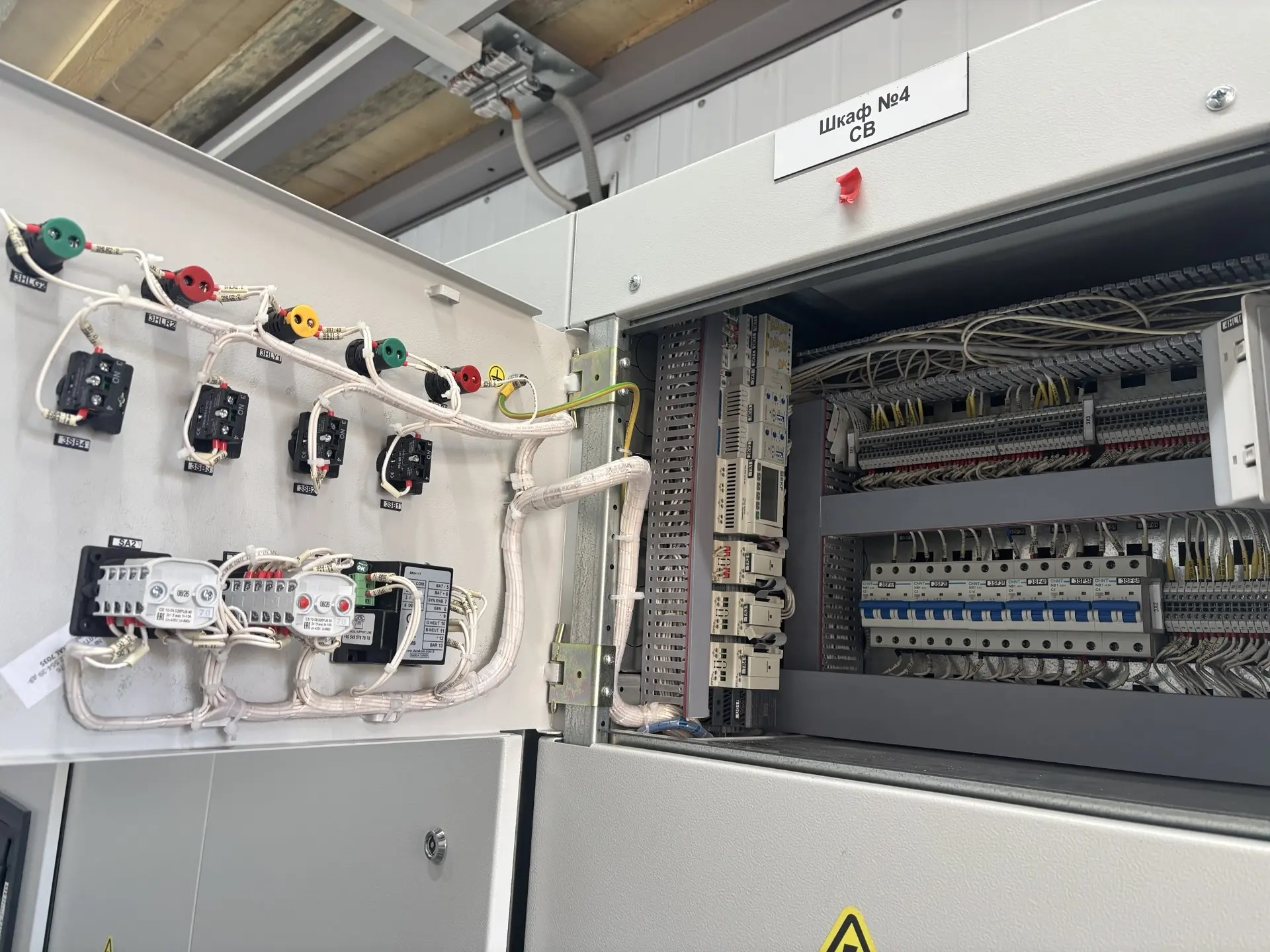

В щит РУНН входят вводные панели от силовых трансформаторов, секционная панель с устройством автоматического ввода резерва, линейные панели с аппаратами защиты и два шкафа кабельных присоединений.

Также в комплект поставки вошли шкафы:

– пожарной сигнализации;

– охранной сигнализации;

– собственных нужд.

Дополнительно в одной из подстанций организовано пять резервных мест под шкафы РУНН, а во второй – дополнительно размещена панель ПЭСПЗ.
