КТП 250 10/0,4 для АО «Мособлэнерго»

ООО «ЭЛТЕРА» осуществило поставку киосковой комплектной трансформаторной подстанции КТП‑250‑10/0,4 в рамках второго этапа реконструкции распределительного устройства 10 кВ (РУ‑10) для АО «Мособлэнерго». Реализация проекта направлена на повышение надёжности электроснабжения потребителей и приведение электросетевой инфраструктуры в соответствие с актуальными требованиями к эксплуатации распределительных сетей.

Цели и задачи этапа реконструкции

Реконструкция РУ‑10 является частью системной программы модернизации электросетевого комплекса АО «Мособлэнерго», ориентированной на:

• замену устаревшего оборудования на современные технические решения с подтверждёнными показателями надёжности;
• обеспечение бесперебойного электроснабжения социально значимых и промышленных потребителей;
• повышение эксплуатационной безопасности и удобства обслуживания распределительных устройств;
• сокращение времени локализации и устранения технологических нарушений.

В рамках второго этапа требовалось обеспечить установку трансформаторной подстанции киоскового типа с гарантированным уровнем заводской готовности, позволяющим минимизировать сроки ввода объекта в эксплуатацию на площадке заказчика.

Состав и характеристики поставленной подстанции

Поставленная КТП‑250‑10/0,4 включает следующие основные функциональные узлы:

• корпус киоскового типа из металлического листа с утеплением и антикоррозийным покрытием (стандартный цвет — RAL 7035);
• силовой трансформатор мощностью 250 кВА, классом напряжения 10/0,4 кВ;
• отсек высшего напряжения с коммутационным и измерительным оборудованием;
• щит низковольтного напряжения ЩО‑70 (панели одностороннего обслуживания);
• четыре отходящие линии на базе разъединителей РПС (рубильники с предохранителями), оснащённых выносными рукоятками управления;
• сборные шины, устройства учёта электроэнергии, элементы защиты и автоматики (в соответствии с проектной документацией).

Ключевые технические параметры КТП:

• номинальная мощность: 250 кВА;
• напряжение на стороне ВН: 10 кВ;
• напряжение на стороне НН: 0,4 кВ;
• климатическое исполнение: УХЛ1 (для наружной установки);
• степень защиты оболочки: не ниже IP34;
• расчётный срок службы: не менее 25 лет.

Особенности низковольтной части: ЩО‑70 и разъединители РПС

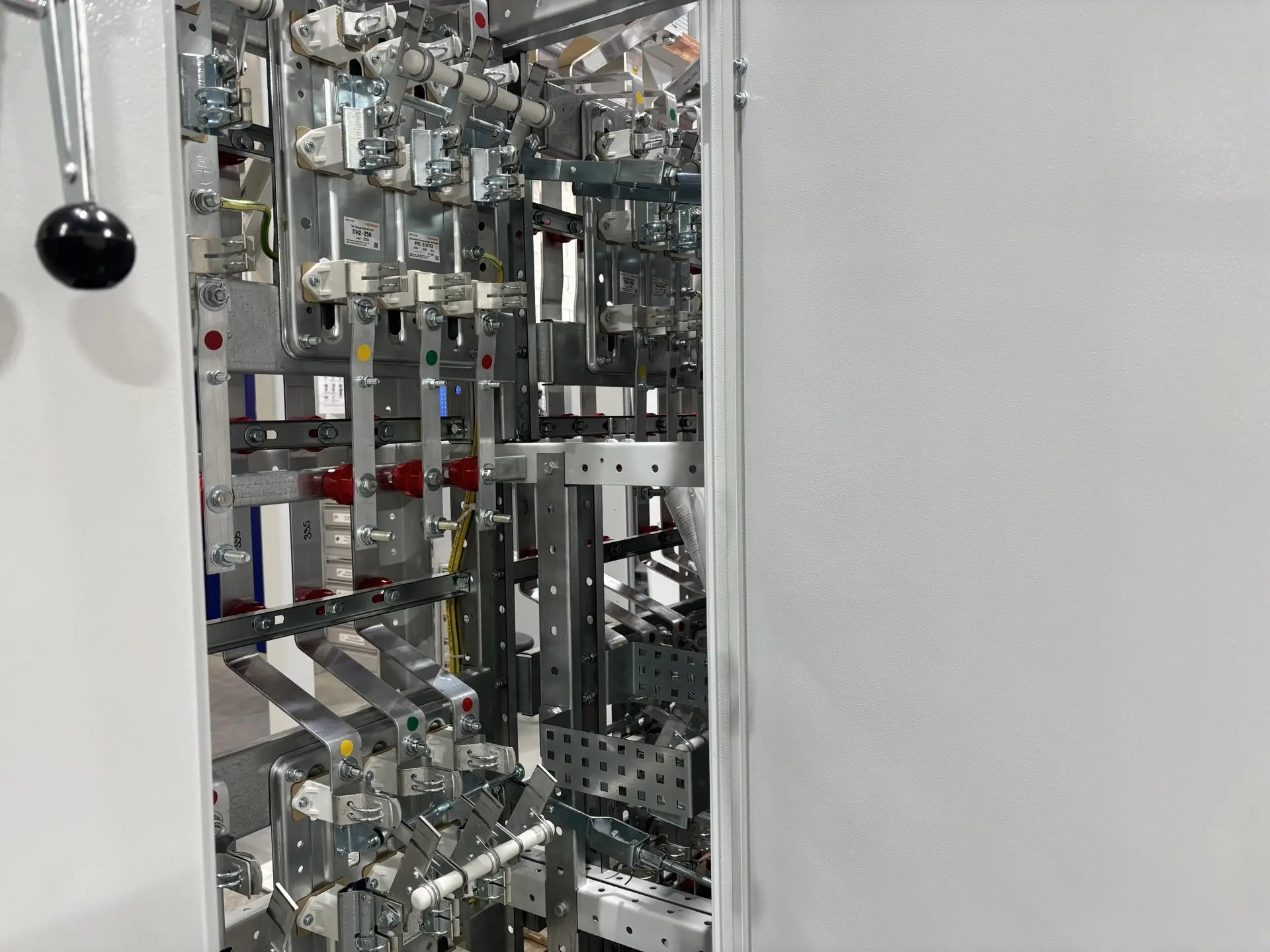

Ключевым техническим решением в составе поставки является щит ЩО‑70 с четырьмя типовыми отходящими линиями, выполненными на разъединителях РПС. Данная конфигурация выбрана исходя из требований к надёжности, ремонтопригодности и безопасности эксплуатации распределительного устройства.

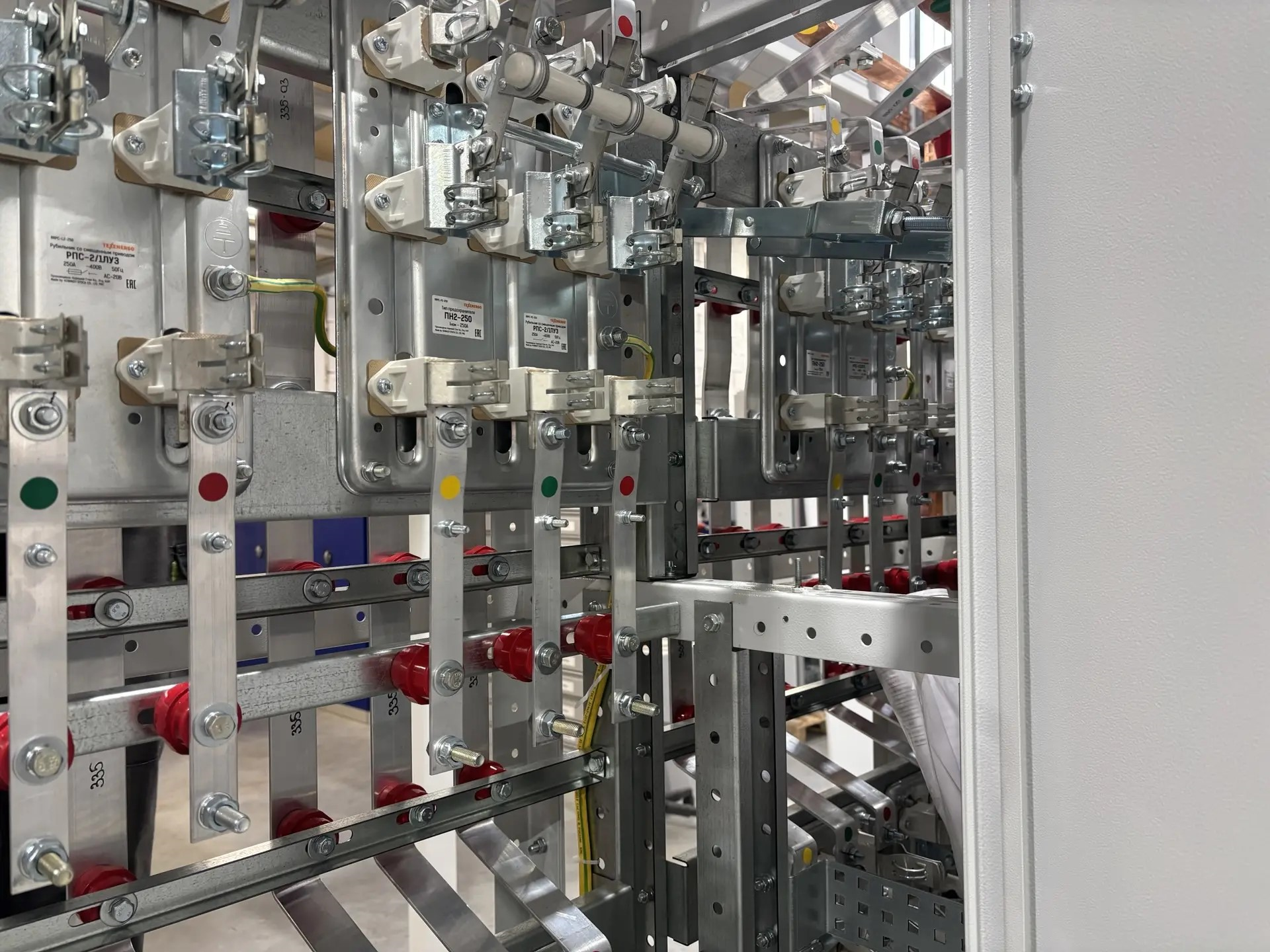

Разъединители РПС представляют собой рубильники с плавкими предохранителями, обеспечивающие:

• видимый разрыв токоведущих цепей при отключении — критически важный фактор для безопасного проведения работ на отходящих линиях;
• защиту от токов короткого замыкания за счёт применения плавких вставок;
• простоту технического обслуживания и высокую ремонтопригодность — замена перегоревшего предохранителя выполняется в минимальные сроки без демонтажа аппарата;
• совместимость с типовыми схемами распределительных щитов, эксплуатируемых в сетях АО «Мособлэнерго».

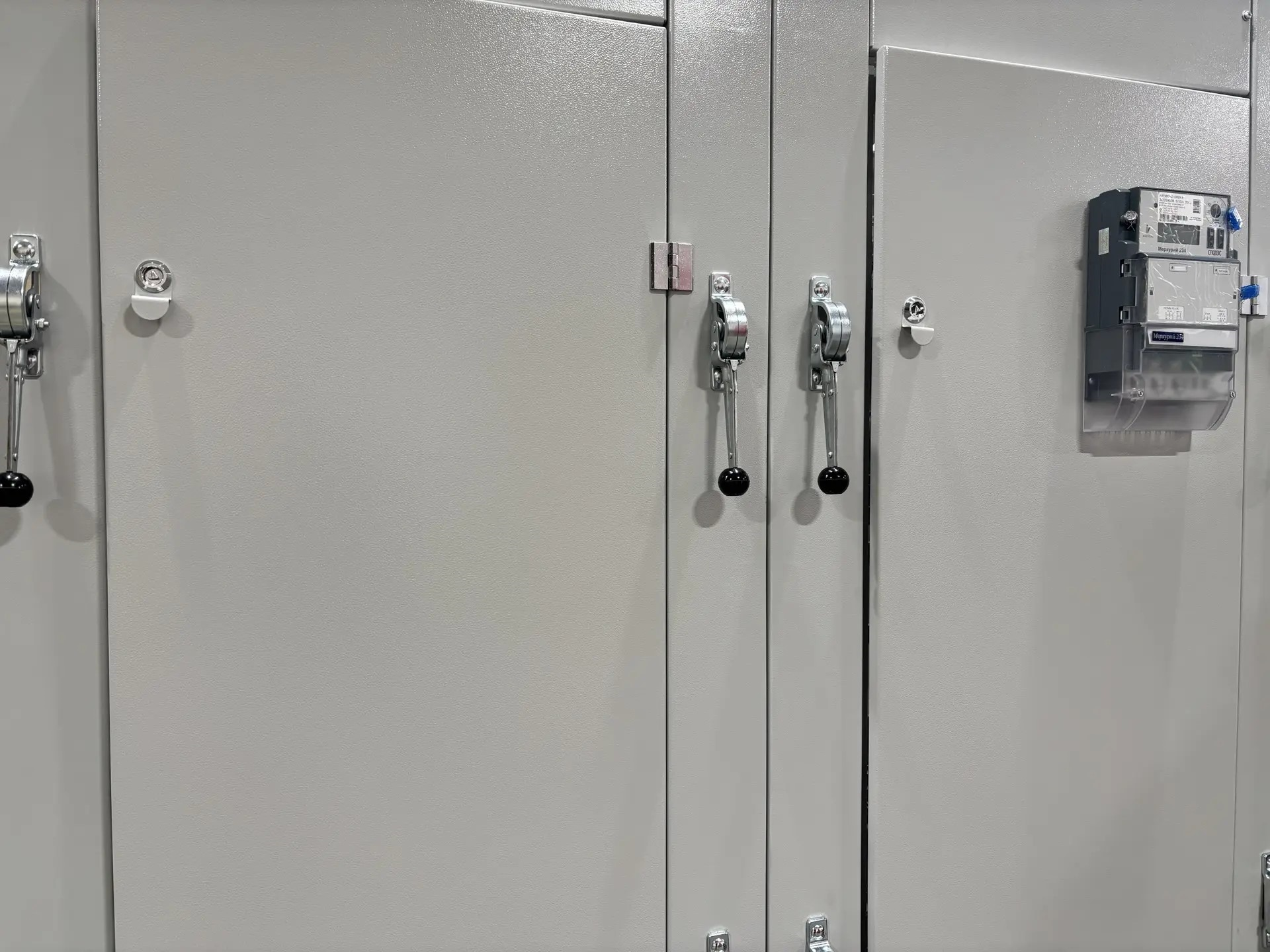

Выносные рукоятки управления, выведенные на лицевую панель двери щита, позволяют оператору выполнять коммутацию линий без необходимости открывания шкафа и прямого контакта с токоведущими частями. Это соответствует требованиям правил охраны труда и повышает безопасность персонала при оперативных переключениях, особенно в условиях ограниченного доступа к оборудованию, регламентированного внутренними инструкциями сетевой компании.
