ЗРУ-10 кВ ООО “ЭЛТЕРА” готово к отгрузке

ООО «ЭЛТЕРА» завершило изготовление закрытого распределительного устройства 10 кВ (ЗРУ-10 кВ УХЛ1) в блочно-модульном исполнении. Изделие испытано, проверено электротехнической лабораторией и подготовлено к отгрузке заказчику.

Назначение и комплектация

ЗРУ предназначено для приёма, распределения и транзита электроэнергии в сетях 10 кВ с изолированной или заземлённой через дугогасящий реактор нейтралью. Устройство размещено в модульном здании наружной установки и укомплектовано:

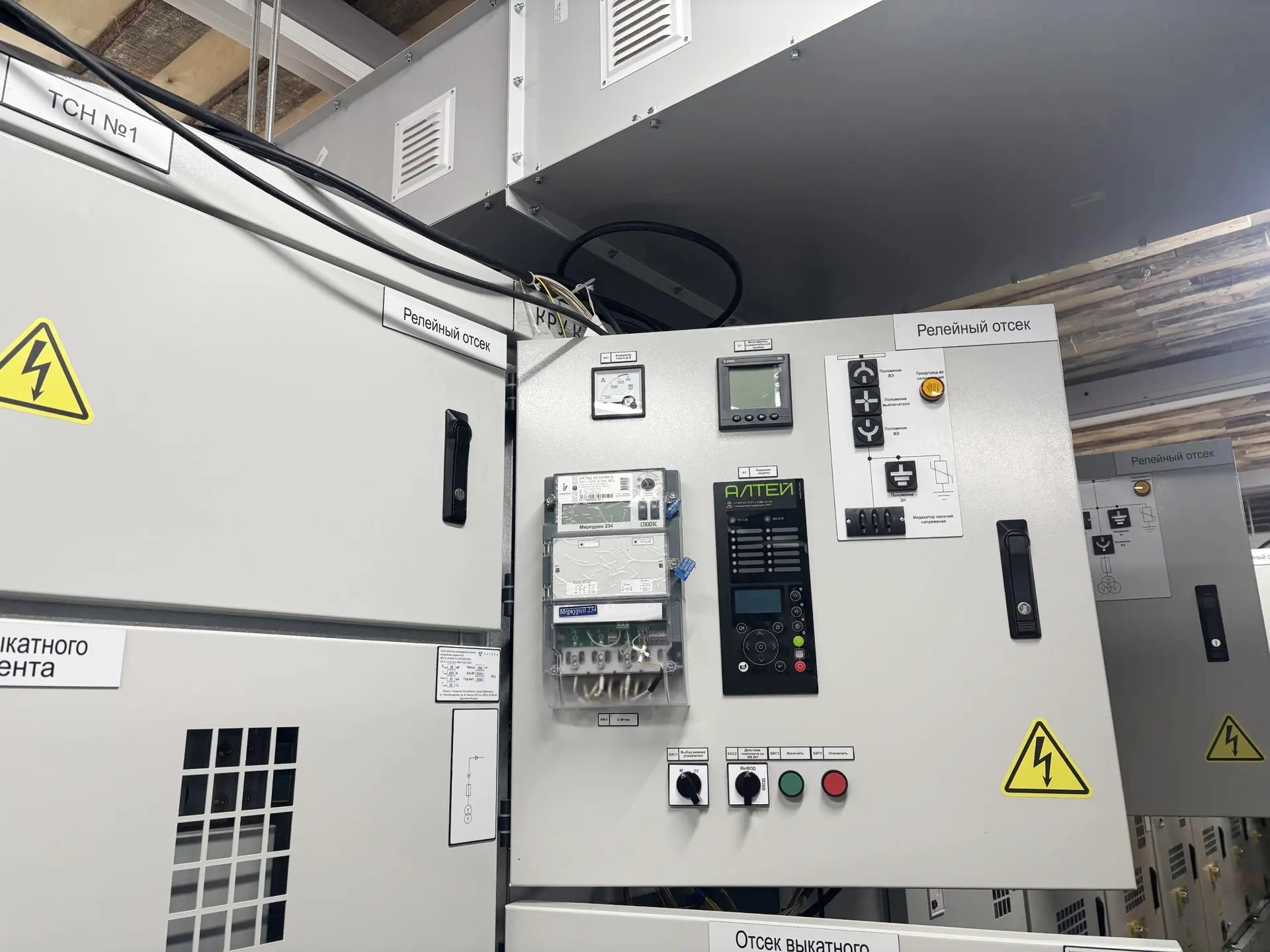

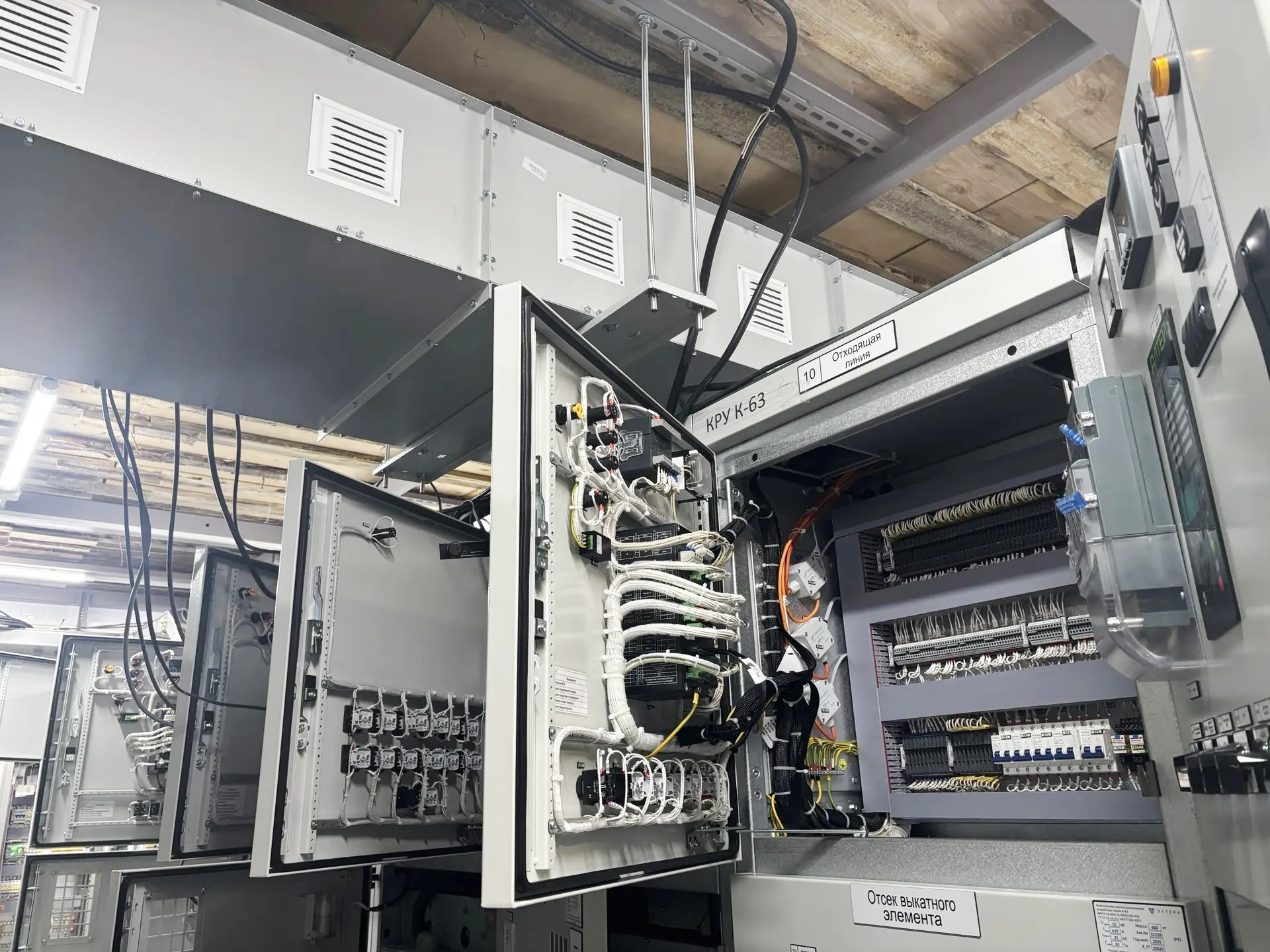

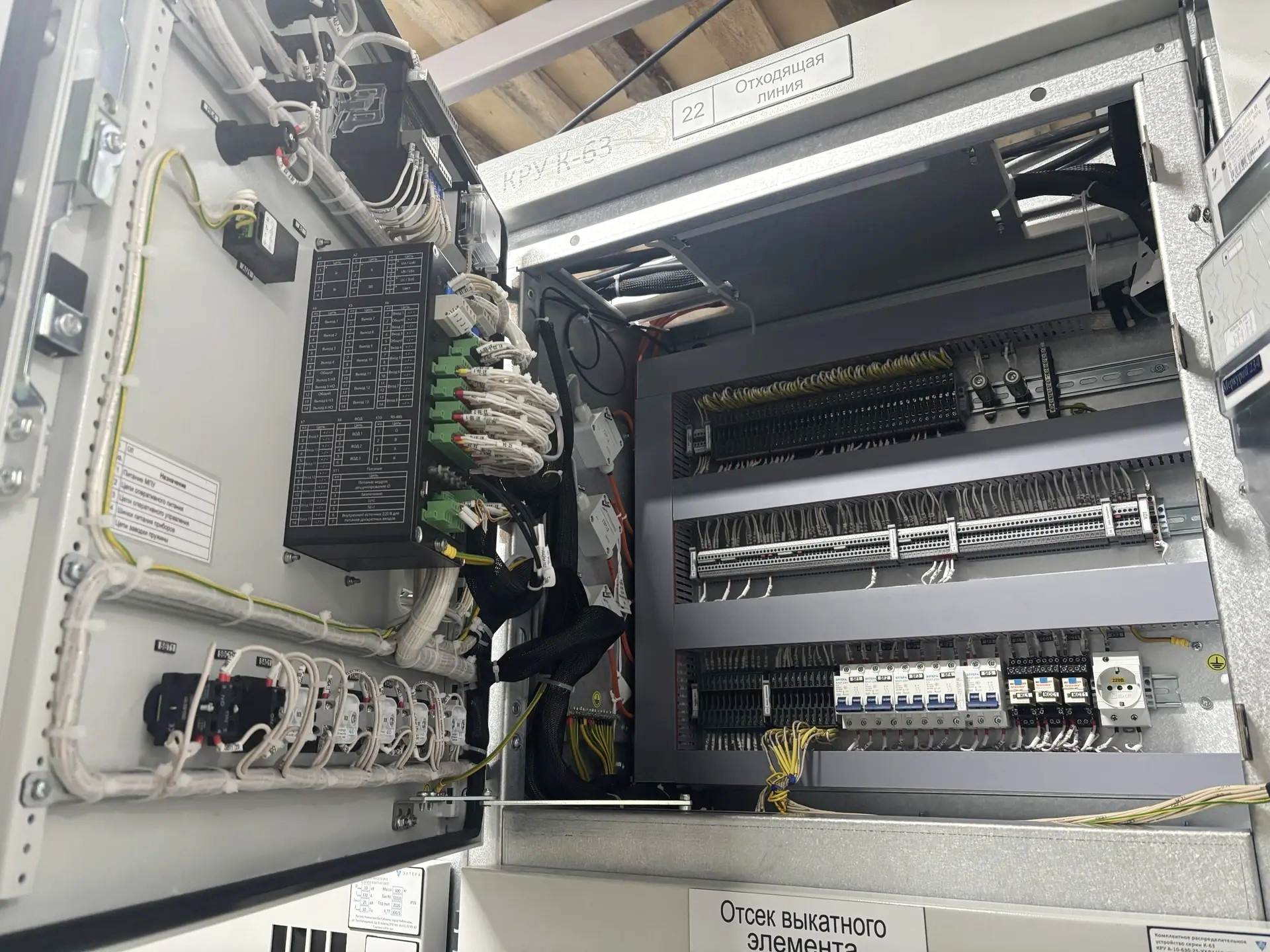

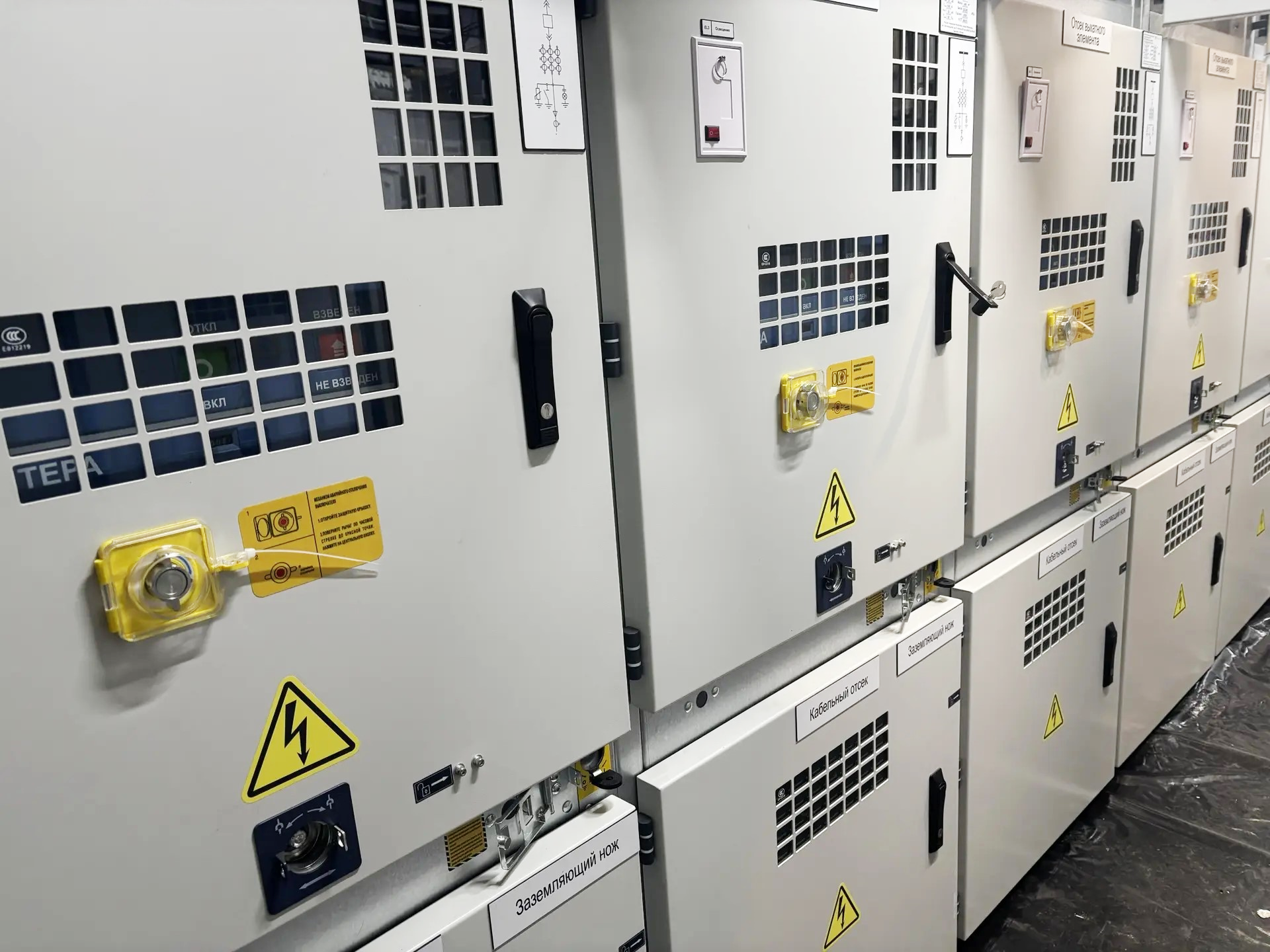

30 ячейками КРУ;
шинным вводом (2 шт.);

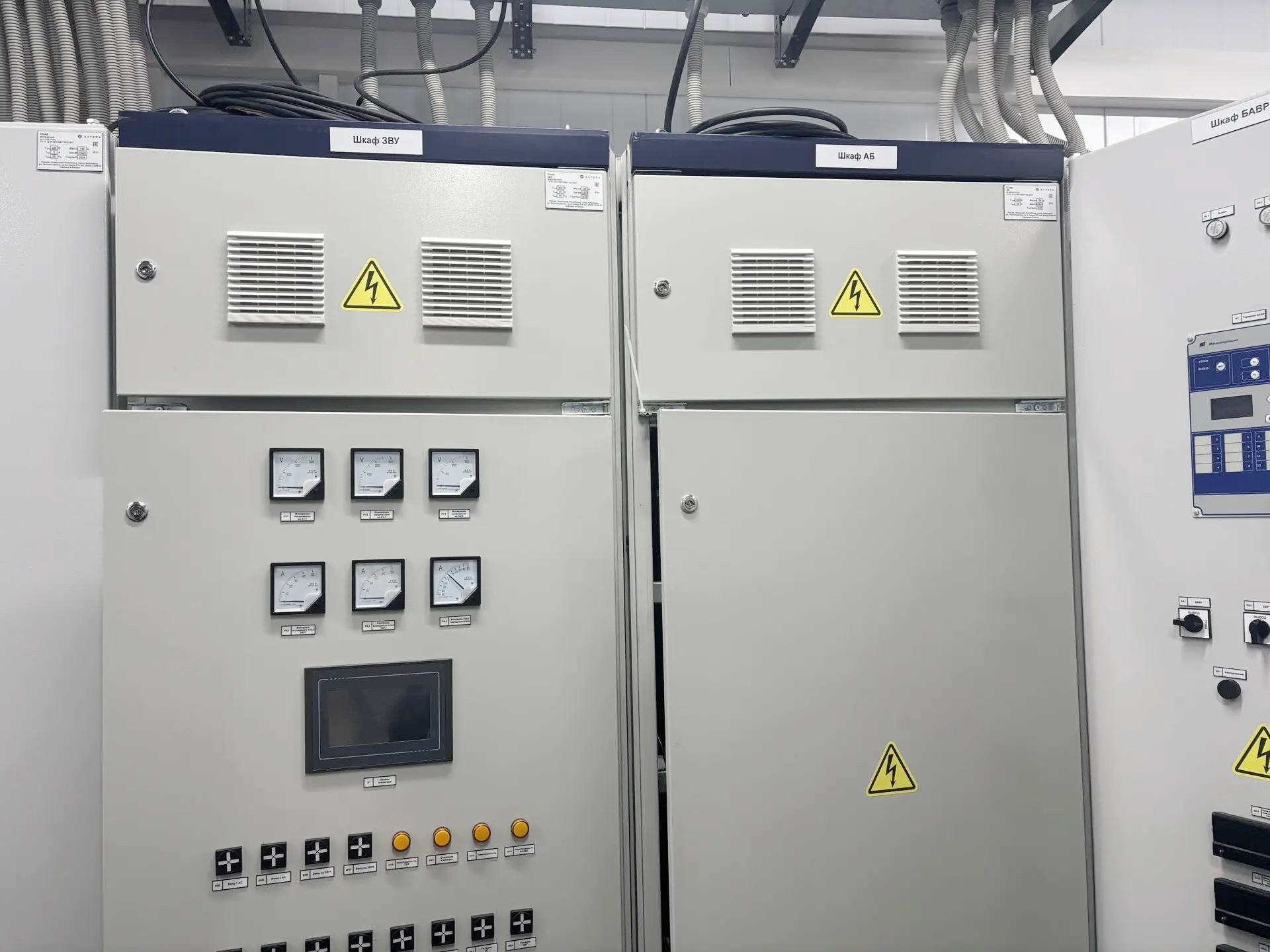

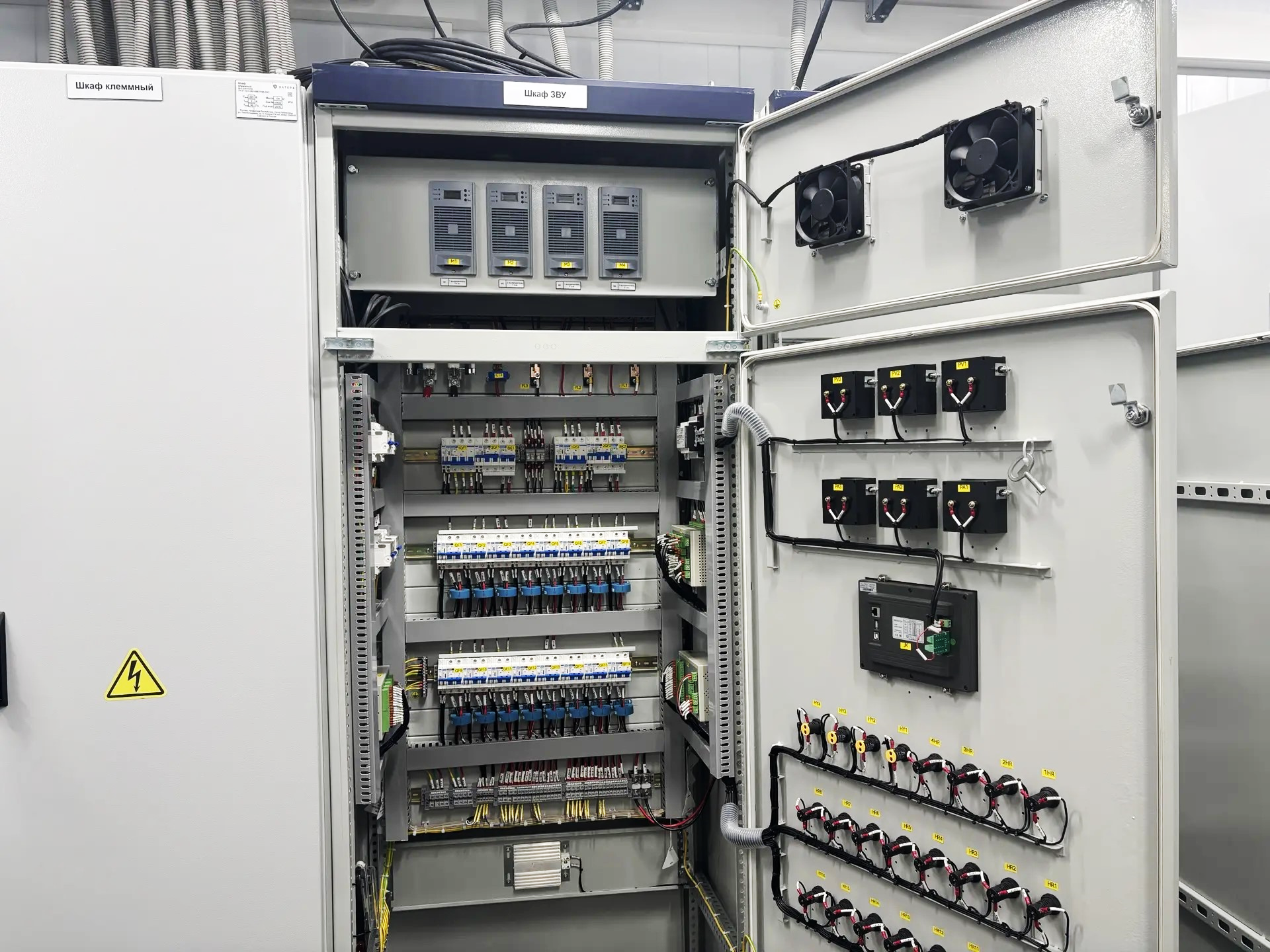

зарядно-выпрямительным устройством;
блоком аккумуляторных батарей;
блоком автоматического ввода резерва (БАВР).

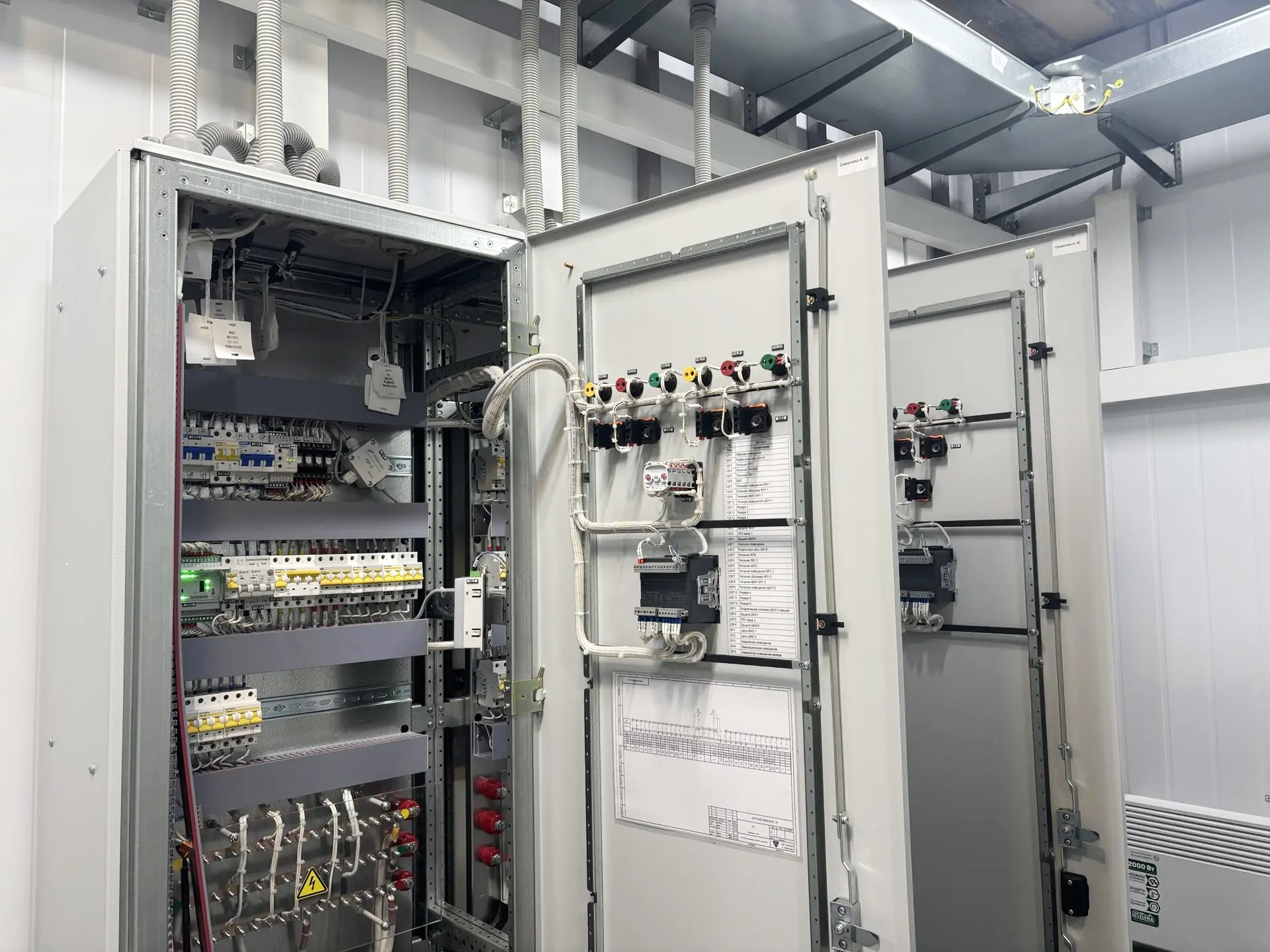

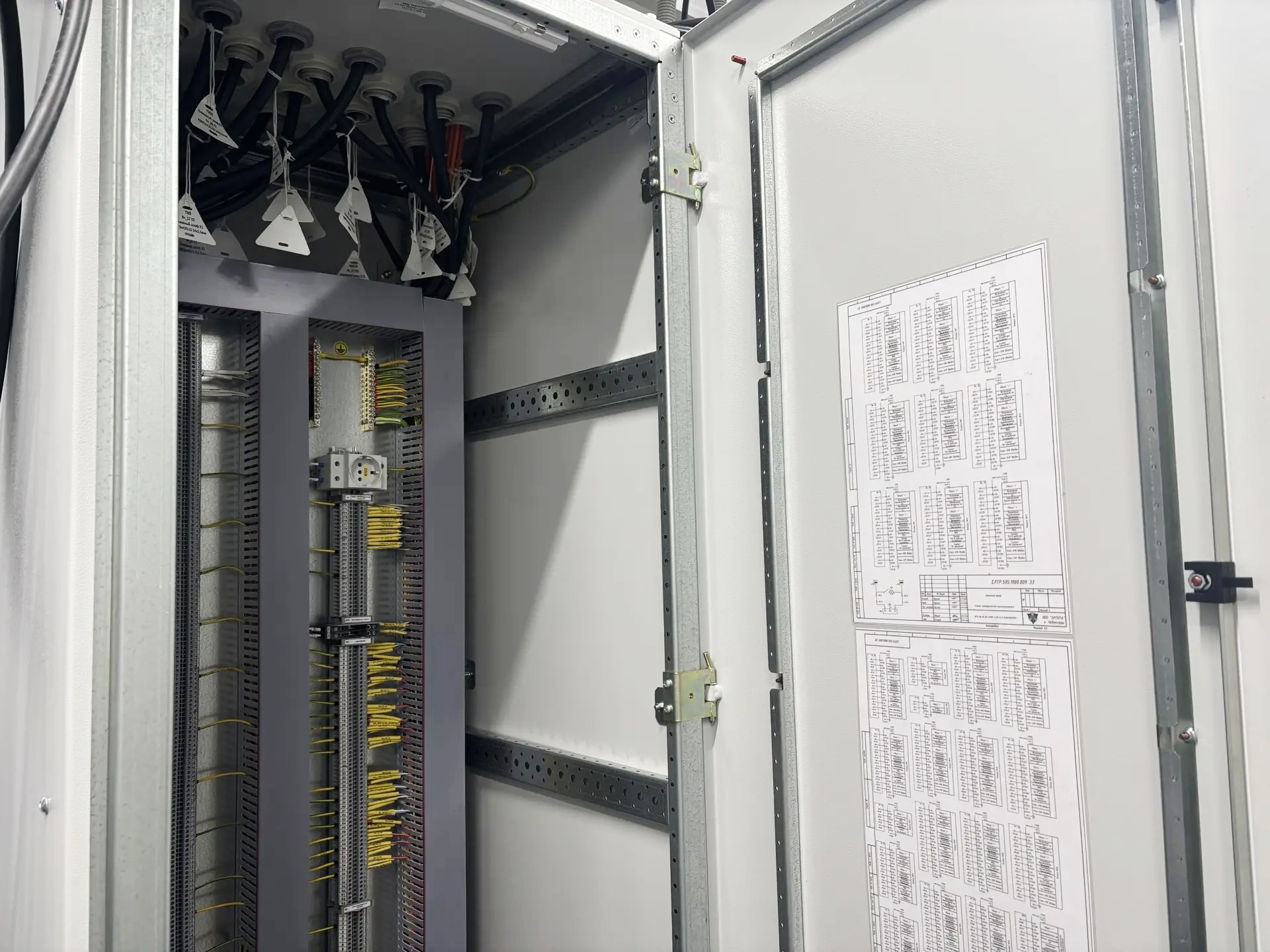

В здании также смонтированы щит собственных нужд, шкафы телемеханики, пожарной и охранной сигнализации, вводно-распределительное устройство.

Конструкция

Здание размером в плане 6750×15750 мм и высотой 4500 мм собрано на цельносварной раме из стальных профилей. Ограждения — трёхслойные сэндвич-панели с негорючим минераловатным утеплителем; основание здания также утеплено плитами URSA. Пол — рифлёный лист толщиной 4 мм.

Кровля односкатная, с уклоном не менее 15°, покрыта оцинкованным профлистом с полимерным покрытием. Предусмотрены система водослива и снегозадержатели.

Двери — металлические утеплённые, с самозапирающимися замками и возможностью открытия изнутри без ключа. В дверях установлены жалюзи для естественной вентиляции с регулировкой — это позволяет поддерживать нужный тепловой режим зимой. Отверстия в наружных стенах защищены сетками от проникновения животных и птиц.

Антикоррозионная защита

Наружные и внутренние поверхности металлоконструкций защищены двухслойным покрытием на основе двухкомпонентной эпоксидной грунт-эмали с фосфатом цинка. Толщина каждого слоя — не менее 100 мкм. Защита рассчитана на коррозионную активность атмосферы С3, что соответствует требованиям для объектов нефтедобычи и нефтепереработки.
