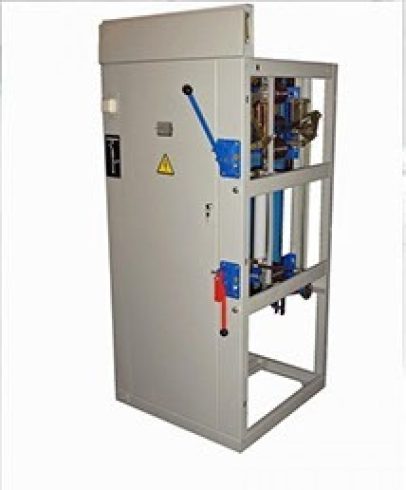

КСО-393

Ячейки КСО серии 393 внутренней установки с воздушной изоляцией в металлической оболочке с вакуумным силовым выключателем предназначены для работы в сетях переменного трехфазного тока частотой 50 Гц, напряжением 6-10 кВ для сетей с изолированной нейтралью.


					<!-- Основной слайдер -->
<div class="swiper main-swiper">
  <div class="swiper-wrapper">
    <?php
    $images = get_field('gallery'); // замените 'gallery' на ваш ACF Field Name
    if($images):
      foreach($images as $img): ?>
        <div class="swiper-slide">
          <img src="<?php echo esc_url($img['url']); ?>" alt="">
        </div>
      <?php endforeach;
    endif; ?>
  </div>

  <!-- Стрелки -->
  <div class="swiper-button-next"></div>
  <div class="swiper-button-prev"></div>
</div>

<!-- Миниатюры -->
<div class="swiper thumbs-swiper">
  <div class="swiper-wrapper">
    <?php
    if($images):
      foreach($images as $img): ?>
        <div class="swiper-slide">
          <img src="<?php echo esc_url($img['sizes']['thumbnail']); ?>" alt="">
        </div>
      <?php endforeach;
    endif; ?>
  </div>
</div>
<script>
    jQuery(document).ready(function($){
    var thumbs = new Swiper('.thumbs-swiper', {
        spaceBetween: 10,
        slidesPerView: 5,
        freeMode: true,
        watchSlidesProgress: true,
    });

    var main = new Swiper('.main-swiper', {
        spaceBetween: 10,
        navigation: {
            nextEl: '.swiper-button-next',
            prevEl: '.swiper-button-prev',
        },
        thumbs: {
            swiper: thumbs,
        },
    });
});

</script>
<style>
    .main-swiper {
  width: 100%;
  margin-bottom: 20px;
}

.main-swiper img {
  width: 100%;
  height: auto;
  object-fit: cover;
}

.thumbs-swiper {
  width: 100%;
}

.thumbs-swiper .swiper-slide {
  width: auto;
  opacity: 0.6;
  cursor: pointer;
}

.thumbs-swiper .swiper-slide-thumb-active {
  opacity: 1;
}

</style>



Ячейки КСО серии 393 внутренней установки с воздушной изоляцией в металлической оболочке с вакуумным силовым выключателем предназначены для работы в сетях переменного трехфазного тока частотой 50 Гц, напряжением 6-10 кВ для сетей с изолированной нейтралью.

Камеры сборные одностороннего обслуживания КСО-393 (класс напряжения 6–10 кВ) предназначены для приёма, распределения и коммутации трёхфазного переменного тока частотой 50 Гц в сетях с изолированной либо заземлённой нейтралью.

Распределительное устройство, собранное из камер КСО-393, отличается высокой надёжностью в эксплуатации, а также уменьшенными габаритами, металлоёмкостью и весом по сравнению с РУ на камерах серии КСО-366.

Типовые конфигурации: На практике применяются следующие конфигурации: вводная (присоединение силового трансформатора или линии), секционная (деление шин на секции), фидерная (отходящие линии с комплектом защит), камера ТН/ТТ (питание измерительных цепей), собственные нужды, камера связи (шинные перемычки между секциями).

Конструктив: Корпус КСО-393 выполняется в двух вариантах: сварной каркас из конструкционной стали с полимерным порошковым покрытием либо сборная конструкция из стали с алюмоцинковым покрытием на бессварных крепежах.

Технические характеристики КСО 3ХХ серии

Наименование параметров Значение параметра
 Номинальное напряжение (линейное), кВ 6,0; 10,0
 Наибольшее рабочее напряжение, кВ 7,2; 12
 Номинальный ток главных цепей, А 400, 630
 Номинальный ток плавкой вставки предохранителей, кА
 Номинальный ток предохранителей, А:

а) при UH – 6 кВ

б) при UH – 10 кВ

20, 31,5; 50; 80; 100

20; 31,5; 40; 63

 Номинальный ток отключения выключателя нагрузки cos ⱷ > 0,7, А 630
 Наибольший ток отключения выключателя нагрузки cos ⱷ>0,7, А 800
 Изоляции Нормальная по ГОСТ 1516.1-76
 Номинальный ток электродинамической стойкости главных цепей, кА

а) камер с выключателями нагрузки

б) камер с разъединителями

51

41

 Ток термической стойкости 1 с, кА

а) камер с выключателями нагрузки

б) камер с разъединителями

20

16

 Номинальное напряжение вспомогательных цепей, В:

а) постоянного тока;

б) переменного тока;

110, 220

100; 220

 Статистическое усилие на рукоятке приводе главных и заземляющих ножей, Н не более 245
