КТПБ 35-220 кВ

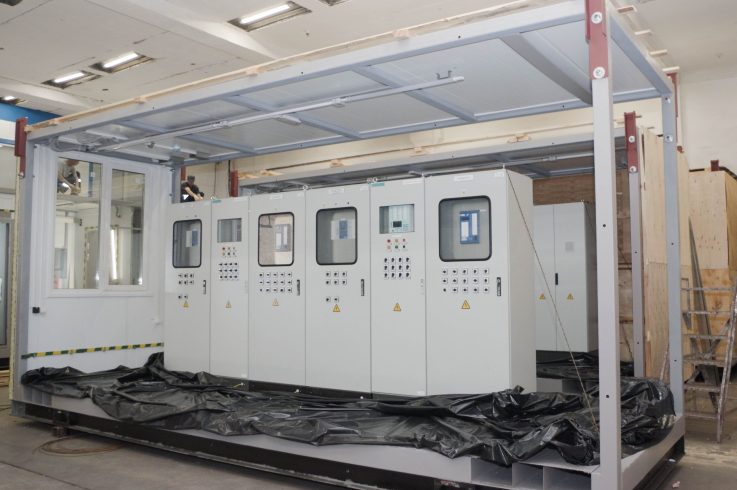

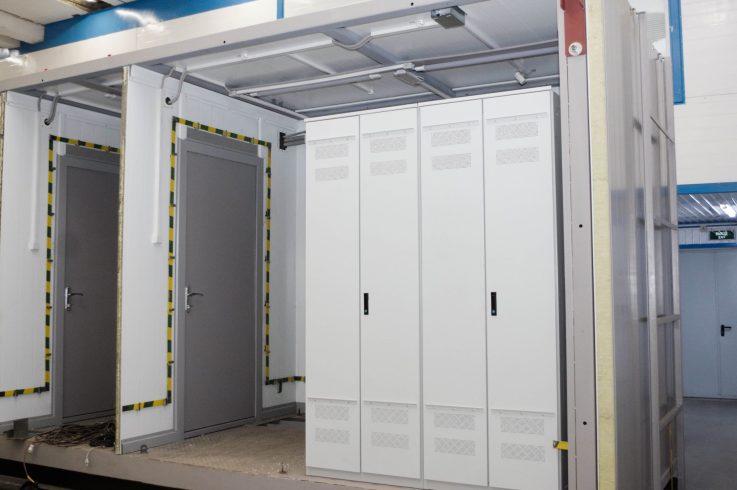

Комплектные трансформаторные подстанции блочные на напряжение 35-220 кВ (КТПБ) предназначены для приёма, преобразования, распределения и транзита электрической энергии трехфазного переменного тока промышленной частоты 50 Гц при номинальных напряжениях 35, 110, 220 кВ для нужд промышленности, городского и сельского хозяйства, а также на экспорт.
Комплектные трансформаторные подстанции блочные на напряжение 35-220 кВ (КТПБ) предназначены для приёма, преобразования, распределения и транзита электрической энергии трехфазного переменного тока промышленной частоты 50 Гц при номинальных напряжениях 35, 110, 220 кВ для нужд промышленности, городского и сельского хозяйства, а также на экспорт.
Комплектные трансформаторные подстанции блочные на напряжение 35-220 кВ (КТПБ) предназначены для приёма, преобразования, распределения и транзита электрической энергии трехфазного переменного тока промышленной частоты 50 Гц при номинальных напряжениях 35, 110, 220 кВ для нужд промышленности, городского и сельского хозяйства, а также на экспорт.
КТПБ 35-220 кВ предназначены для наружной установки на высоте не более 1000 м над уровнем моря и работы в условиях, соответствующих исполнениям УХЛ и У категории размещения 1 и в атмосфере типа II по ГОСТ 15150 и ГОСТ 15543, с изоляцией высоковольтных аппаратов категорий А(I-II) и Б(II*) по ГОСТ 9920.
КТПБ рассчитаны на восприятие максимальных ветровых нагрузок, соответствующих IV климатическому району по ветру, и гололедных нагрузок, соответствующих IV району по гололеду, а также совместного воздействия климатических факторов в сочетаниях, соответствующих «Правилам устройства электроустановок».
КТПБ могут содержать шумозащитные средства, что позволяет их применять в черте города.
В части воздействия механических факторов внешней среды КТПБ 35-220 кВ соответствуют группе условий эксплуатации М6 по ГОСТ 30631, по интенсивности землетрясения до 8 баллов по шкале МSК-64 и группе сейсмобезопасности 1 по ГОСТ 30546.1.
В зависимости от исполнения и назначения КТПБ и от климатических условий схемы главных цепей должны соответствовать:
| Тип подстанции | УХЛ1
(общепромышленное и экспортное исполнение) |
У1
(общепромышленное и экспортное исполнение) |
| КТПБ 35 кВ | 35-1, 35-3Н, 35-4Н, 35-5А,
35-5АН, 35-5Б, 35-9 |
35-1, 35-3Н, 35-4Н, 35-5А,
35-5АН, 35-5Б, 35-9 |
| КТПБ 110кВ | 110-1, 110-3Н,110-4,110-4Н,
110-5, 110-5Н, 110-5АН, 110-6, 110-9, 110-12,110-13, 110-14 |
110-1, 110-3Н, 110-4,110-4Н,
110-5, 110-5Н, 110-5АН, 110-6, 110-9, 110-12,110-13, 110-14 |
| КТПБ 220кВ | 220-1, 220-3, 220-3Н, 220-4,
220-4Н, 220-5, 220-5Н, 220-5АН, 220-6, 220-7, 220-8, 220-12, 220-13, 220-14 |
220-1, 220-3, 220-3Н, 220-4, 220-
4Н, 220-5, 220-5Н, 220-5АН, 220-6, 220-7, 220-8, 220-12, 220-13, 220-14 |
|
Наименование показателя |
Величина параметра |
|||
|
ОРУ 220 кВ |
ОРУ 110 кВ |
ОРУ 35 кВ |
ЗРУ 10(6) кВ |
|
|
1 Номинальное напряжение, кВ |
|
|
|
|
|
– высшее |
220 |
110 |
35 |
– |
|
– среднее |
110,35 |
35 |
– |
– |
|
– низшее |
35, 10(6) |
20, 10(6) |
10(6) |
– |
|
2 Мощность силового трансформатора, кВА |
20000-125000 |
2500-63000 |
1000-16000 |
– |
|
3 Номинальный ток, А |
|
|
|
|
|
а) цепей силовых трансформаторов |
630 |
630 |
630 |
– |
|
б) цепей линий и пе ремычек |
1000 |
630 |
630 |
– |
|
в) сборных шин |
1000, 2000 |
1000, 2000 |
630, 1000 |
– |
|
г) ячеек ОРУ |
1000, 2000 |
630, 1000, 2000 |
630, 1000 |
– |
|
д) шкафов КРУ |
– |
– |
– |
630, 1000, 1600, 2500 3150 |
|
4 Сквозной ток корот- кого замыкания (ам- плитуда), кА |
65, 81 |
65, 81 |
26 |
52,81 |
|
5 Ток термической стойкости в течение 3 с, кА |
25, 31.5 |
25, 31.5 |
10 |
20, 31.5 |
|
6 Номинальное на- пряжение вспомога- тельных цепей, В · переменного |
|
|
|
|
|
· переменного тока |
380/220 |
380/220 |
380/220 |
380/220 |
|
· постоянного тока |
220 |
220 |
220 |
220 |
