КТП 2050 кВ предназначены для электроснабжения электроприемников I, II, III категорий объектов обустройства сырьевых месторождений, нефте-газотранспорта, производства, транспортных узлов и других объектов.

Общие сведения и область применения

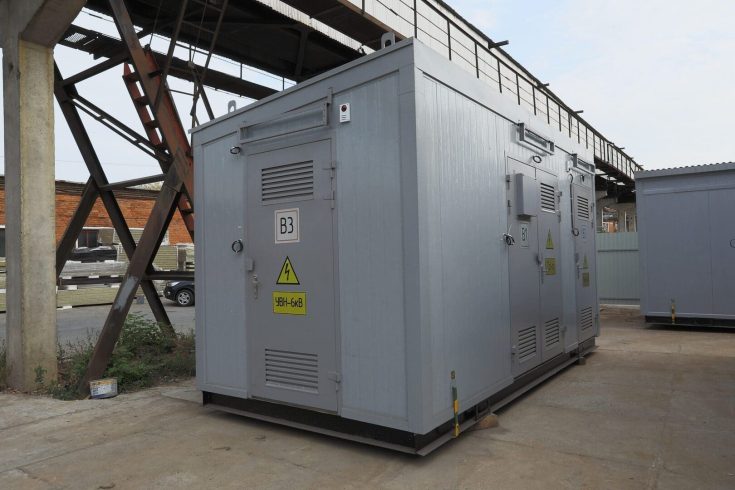

Комплектная трансформаторная подстанция мощностью 2500 кВА осуществляет прием, преобразование, распределение и транзит электрической энергии трехфазного переменного тока частотой 50 Гц. Подстанция предназначена для электроснабжения электроприемников высокой и первой категории надежности на крупных промышленных объектах, в нефтегазовой отрасли, металлургии, химической промышленности и на объектах критической инфраструктуры.



КТП 2500 кВА изготавливается в исполнении для наружной и внутренней установки. Напряжение РУВН – 6, 10, 20 или 35 кВ. Напряжение РУНН – 0,4 кВ. Силовой трансформатор – масляный или с сухим диэлектриком. Ввод питания – воздушный или кабельный. Для обеспечения бесперебойного электроснабжения подстанция комплектуется устройством АВР. Допускается поставка в двухтрансформаторном исполнении с секционным выключателем.



КТП 2500 кВА рассчитана на длительную эксплуатацию в условиях жесткого климата при температуре от минус 60 до плюс 40 градусов Цельсия. Номинальный ток сборных шин – до 4000 А. Ток электродинамической стойкости – до 150 кА. Конструкция допускает одностороннее и двустороннее обслуживание. Оборудование поставляется после заводских испытаний с полным комплектом сертификатов и технической документации.

Основные параметры и характеристики

Наименование характеристики Значение параметров

(базовое исполнение)

Номинальное напряжение шкафов РУВН, кВ 6, 10, 20, 35
Номинальное напряжение шкафов РУНН, кВ 0,4;0,51;0,66
Количество трансформаторов* 1; 2 и более
Тип силового трансформатора Масляный, с негорючим жидким диэлектриком, с сухим диэлектриком
Мощность силового трансформатора кВА 2500
Способ выполнения нейтрали С глухозаземлённой нейтралью,

с изолированной нейтралью

Номинальное напряжение вспомогательных цепей, кВ 0,23; 0,4
Условия обслуживания главных цепей* Двустороннее (одностороннее)
Условия обслуживания вспомогательных цепей одностороннее
Вид управления Дистанционное (местное)
По взаимному расположению изделий Однорядное, двухрядное.
По роду оперативного тока Переменный 50Гц; постоянный (выпрямленный)
Степень защиты по ГОСТ 14254-96 IP 20, IP 31, IP 41, IP 54
Наличие изоляции токоведущих частей с неизолированными шинами, с изолированными шинами
По выполнению вводов в КТП Воздушный, кабельный, шинный
По выполнению выводов из КТП Воздушный, кабельный
Рабочее значение температуры наружного воздуха °С от минус 60 до плюс 40
Влажность при температуре 25°С, %, не более 98
Высота установки над уровнем моря, м, не более 1000
Габаритные размеры шкафов РУ**, мм

– ширина

– глубина (в основании)

– высота

До 1000

До 1000

2200

Масса шкафов*, кг (не более)

– с вакуумным выключателем

– с трансформатором напряжения

– прочие

750

575

800

Тип устанавливаемых аппаратов Стационарные, выдвижные
*Определяется заказчиком
** Параметры могут быть изменены без ухудшения эксплуатационных характеристик
