Поставка для Челябинской ТЭЦ-1

 В начале мая осуществлена отгрузка двухтрансформаторной комплектной подстанции 2БКТП-160-3-0,4 кВ-У1 для Челябинской ТЭЦ-1. Проектом предусмотрено строительство двухтрансформаторной комплектной подстанции с подключением к распределительному устройству 3 кВ Пиковой котельной для переноса электроснабжения ООО «Старый Соболь и К».

Для справки:

Челябинская ТЭЦ-1 является филиалом Энергосистемы «Урал» ПАО «Форвард Энерго», которое, в свою очередь, является одним из ведущих производителей и поставщиков тепловой и электрической энергии на Урале и в Западной Сибири.

Стоит отметить, что в структуру ПАО «Форвард Энерго» входят семь теплоэлектростанций. Четыре из них – в Челябинской области, три – в Тюменской, в том числе Няганская ГРЭС, которая является одной из самых крупных и современных тепловых электростанций России. Помимо теплоэлектростанций в структуру энергосистемы «Форвард Энерго» также входят четырнадцать ветряных электростанций в Астраханской, Волгоградской, Ростовской, Ульяновской областях, Республике Калмыкии, и четыре солнечные электростанции в Оренбургской области, Республике Башкортостан и Республике Калмыкии.

Суммарная мощность генерирующих объектов компании по электрической энергии составляет 4587 МВт. Совокупная мощность электростанций компании по тепловой энергии – 7369 МВт.

Конструктивные решения

Помимо поставки оборудования, данный проект также включает в себя по этапное выполнение строительно-монтажных и пуско-наладочных работ для переподключения вводов электроснабжения потребителя ООО «Старый Соболь и К», сохранения электроснабжения после вывода старой части ЧТЭЦ-1 и электроснабжения энергопринимающих устройств ГРП.

При проектировании и изготовлении 2БКТП инженерами и конструкторами  ООО «ЭЛТЕРА» были учтены все пожелания Заказчика.

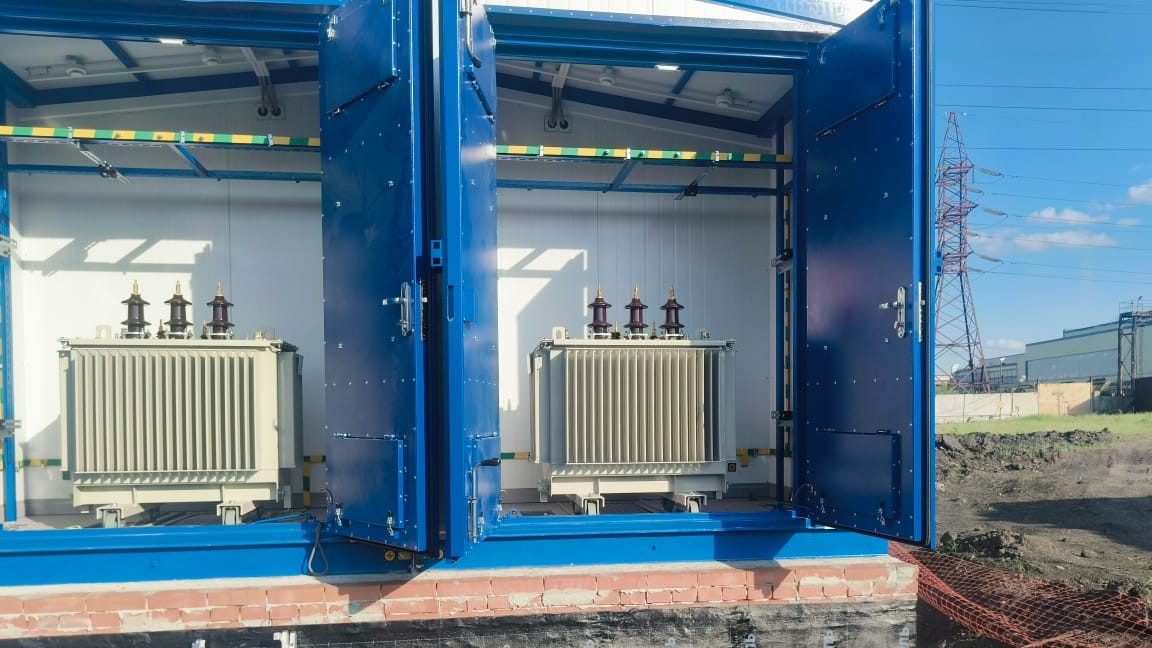

Размещение электрооборудования  производится в 2-х модульных объемных корпусах. Модульное здание представляет собой современную постройку, выполненную из прогрессивных конструкций и по современным технологиям.

Габариты здания – 6000 х 5000 х 3306 мм.

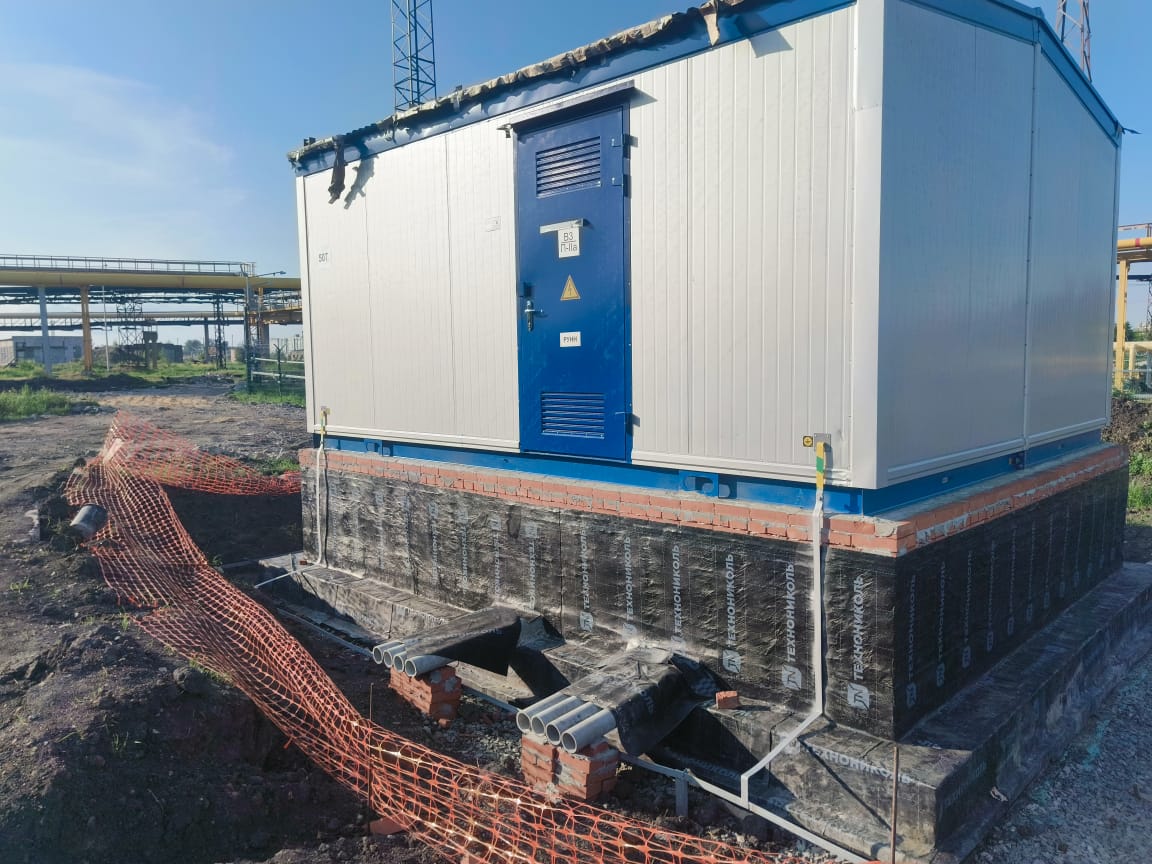

Здание выполнено из металлического каркаса с ограждающими конструкциями из сэндвич-панелей. Материал утеплителя является экологически чистым и при воздействии на него открытого пламени не выделяет токсичных веществ и неприятных запахов.

Окраска облицовки фасадов здания оформлена в соответствии с требованиями заказчика и состоит из двух слоев покрытия с высокой степенью защиты от внешних воздействий,  что гарантирует ее долговечность и безопасность.

Тип кровли – двухскатная, угол ската – не менее 8°. Покрытие кровли состоит из  оцинкованного профнастила с полимерным покрытием со стеновой сэндвич-панелью.

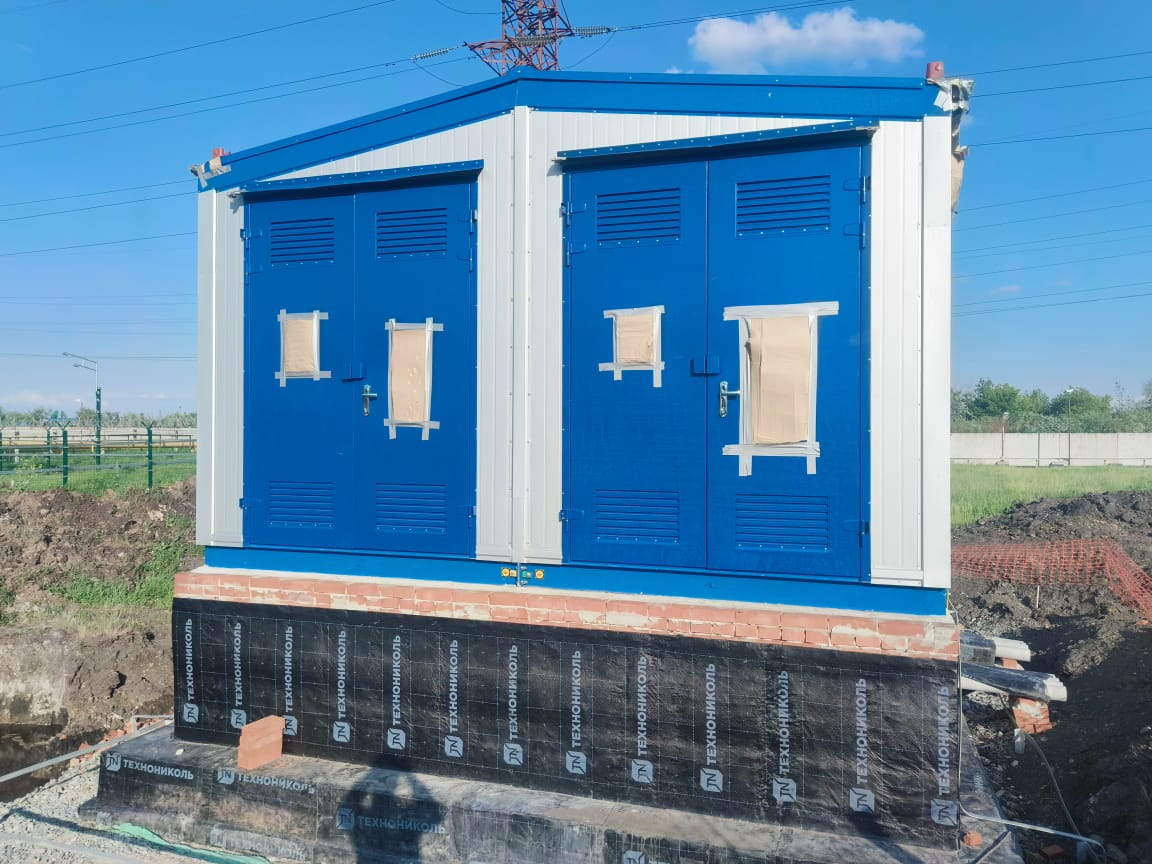

Двери и ворота утепленные, металлические и оборудованы:

– самозапирающимися замками с возможностью открытия изнутри без ключа,

– надежным устройством фиксаций дверей и ворот в открытом состоянии от внезапного закрытия и порывов ветра;

– уплотнениями в притворах, установлены жалюзи для естественной вентиляции с возможностью регулировки (закрытия) данных решеток для поддержания необходимого теплового режима в холодное время года.

2БКТП обладает следующими характеристиками:

– номинальная мощность – 160 кВА

– номинальное напряжение (ВН) – 3 кВ

– номинальное напряжение (НН) – 0,4 кВ

– частота – 50 Гц

– степень огнестойкости- II

– класс конструктивной пожарной опасности СО;

– класс функциональной пожарной опасности Ф5.1;

– категория по взрывопожарной и пожарной опасности В;

– высота над уровнем моря не более 1000 м;

– температура окружающего воздуха от минус 60°С до плюс 40°С;

– среднесуточная относительная влажность воздуха до 75% при плюс 15°С;

– ветровой район -II, нормативное значение ветрового давления – 0,3 кПа;

– снеговой район – III, нормативное значение веса снеговой нагрузки – 1,5 кПа;

– гололедный район – III, толщина стенки гололеда – 10 мм;

– сейсмостойкость – до 6 баллов;

– вид обслуживания – периодичный

– степень защиты – IP34

По итогу стоит отметить, что при изготовлении данного устройства использовалось только современное оборудование, отвечающее стандартам качества, которое обеспечивает стабильную работу в любых условиях эксплуатации.

Весь комплекс электротехнического оборудования изготовлен в строгом соответствии с графиком поставки оборудования с учетом технических требований проекта и обладает высокой мощностью, надежностью и экономичностью.
