Отгрузка 2БКТП для Северо-Хоседаюского месторождения

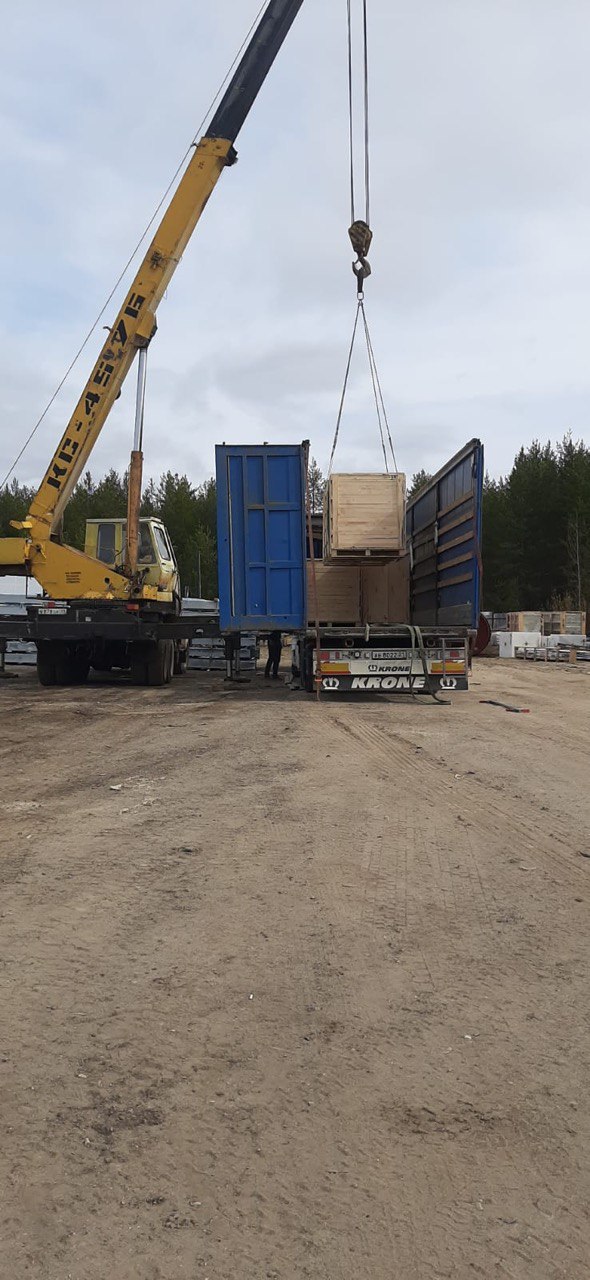

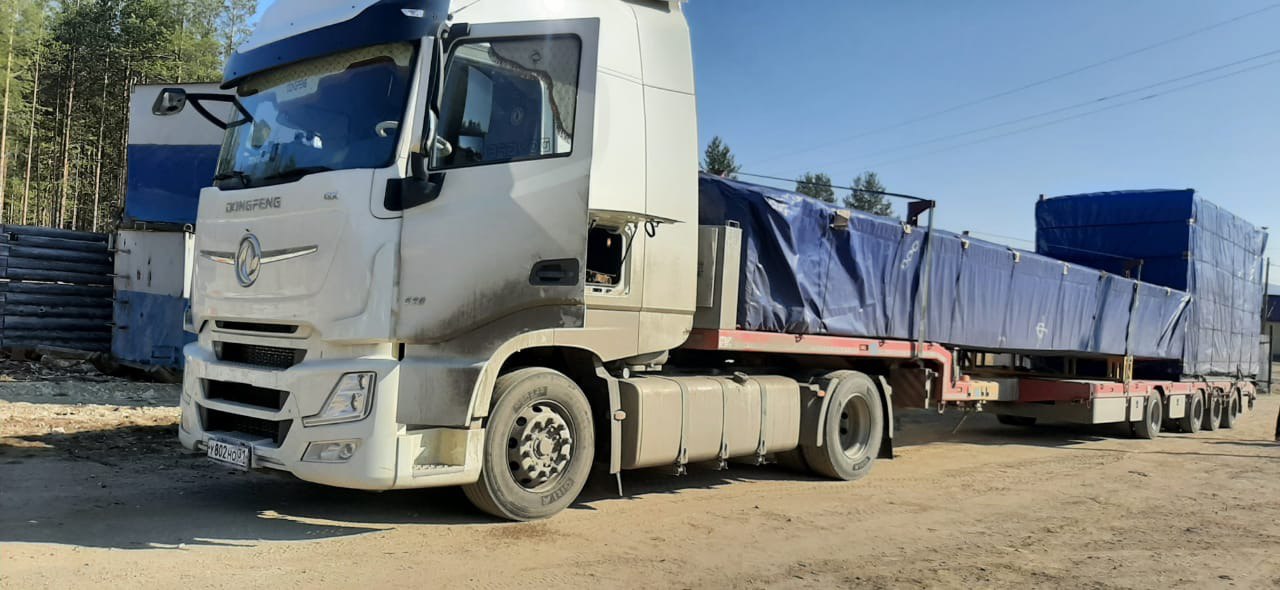

В конце мая началась отгрузка трансформаторных подстанций  2БКТП-1000-2500/0,4/10 для обустройства кустов скважин Северо-Хоседаюского месторождения.

Данный проект реализован по потребности ООО “СК “Русвьетпетро”, которое является совместной российско-вьетнамской нефтяной компанией.

Для справки.

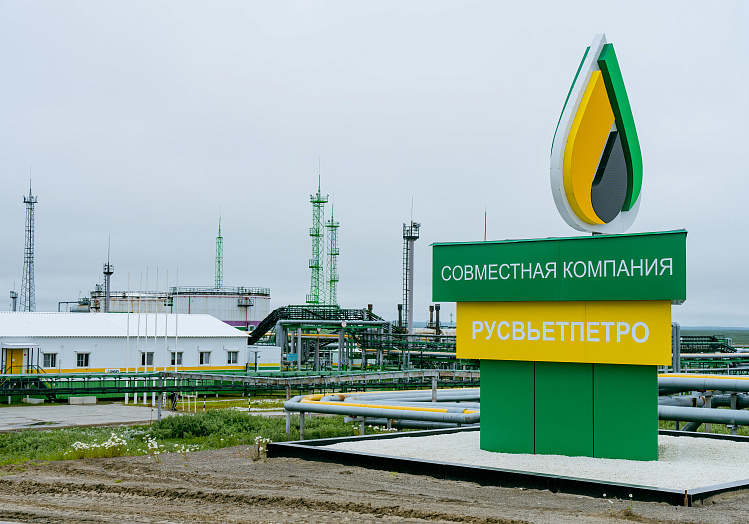

 Совместная компания «РУСВЬЕТПЕТРО» была организована 7 июля 2008 года путем сотрудничества таких крупных компаний как, АО «Зарубежнефть» и вьетнамской нефтегазовой компанией КНГ «Петровьетнам» для участия в разработке нефтегазовых месторождений на территории России.

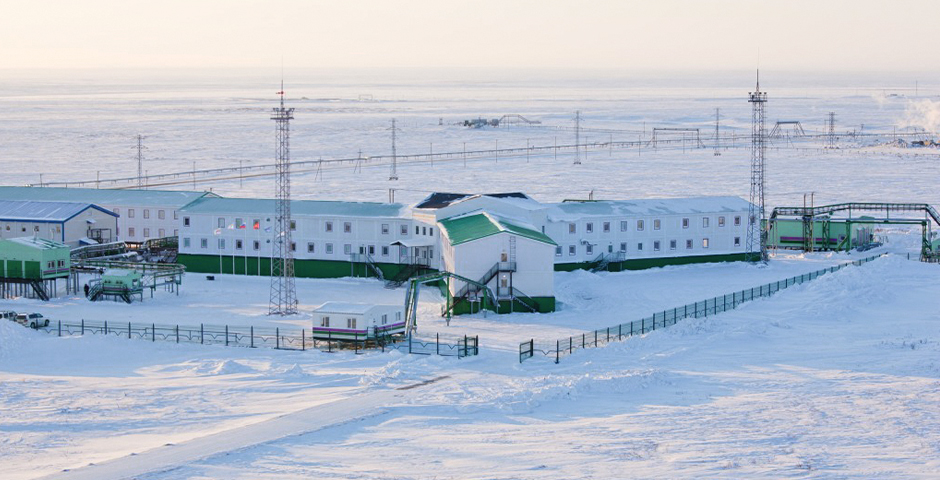

Совместная компания «РУСВЬЕТПЕТРО» осуществляет свою деятельность в условиях Крайнего Севера и занимает лидирующие позиции в части разработки месторождений среди нефтегазодобывающих компаний Тимано-Печорской провинции и осваивает 14 месторождений Центрально-Хорейверского поднятия (ЦХП) в НАО.

Основными приоритетными направлениями деятельности СК «РУСВЬЕТПЕРО» являются:

• разведка и разработка нефтяных месторождений;
• обустройство и эксплуатация нефтегазовых месторождений;
• добыча нефти и газа;
• подготовка и транспортировка нефти и газа.

Помимо поставки оборудования проект включает в себя выполнение работ по межблочной обвязке в границах поставки оборудования и выполнение внутриблочной и межблочной сборки, а также шеф-монтажные и пуско-наладочные работы.

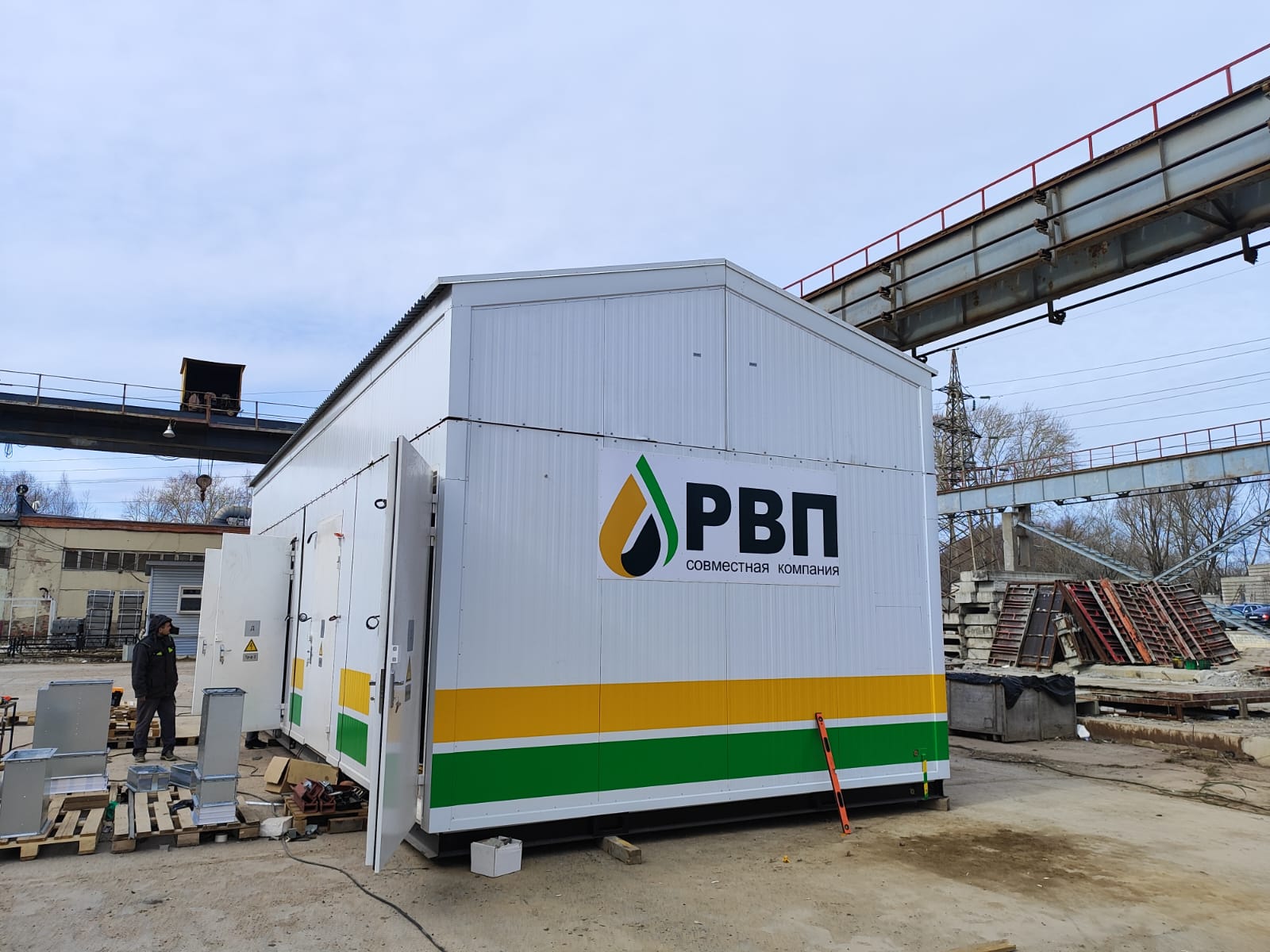

Состав оборудования КТП:

• Распределительное устройство низкого напряжения (РУНН 0,4 кВ);
• Комплектное распределительное устройство (КРУ 10 кВ);
• Трансформатор ТСЛ-1000-0,4/10;
• Трансформатор ТСЛ-2500-0,4/10;
• Щит собственных нужд (ЩСН);
• Шкаф управления телемеханики (ТМ);
• Шкаф управления вентиляцией (ШУВ);
• Шкаф пожарной сигнализации (ШПС);
• Шкаф охранной сигнализации (ШОС);
• Шкаф автоматики обдува трансформатора (ШАОТ);
• Шкаф питания электрооборудования систем противопожарной защиты (ПЭСПЗ).

Основные технические данные и характеристики

Трансформаторная подстанция предназначена для эксплуатации в следующих условиях:

• класс здания – КС-2;
• степень огнестойкости здания II;
• класс конструктивной пожарной опасности СО;
• класс функциональной пожарной опасности Ф5.1;
• категория по взрывопожарной и пожарной опасности Д;
• вид климатического исполнения УХЛ1 по ГОСТ 15150-69;
• высота над уровнем моря не более 1000 м;
• температура окружающего воздуха от минус 60°С до плюс 40°С;
• среднесуточная относительная влажность воздуха до 75% при плюс 15°C;
• ветровой район – IV, нормативное значение ветрового давления – 0,48 кГа;
• снеговой район – V, нормативное значение веса снеговой нагрузки – 2,5 кПа;
• гололедный район – III, толщина стенки гололеда – 10 мм;
• отсутствие в окружающей среде токопроводящей пыли, химически активных газов и испарений;
• рабочее положение в пространстве вертикальное, с допустимым отклонением от вертикали не более 5°.
• Сейсмостойкость – до 5 баллов.
• Номинальный режим работы – постоянный, автоматический, круглогодичный.
• Вид обслуживания – периодический.
• Степень защиты – IР34

Стоит отметить, что в отличии от стандартной системы вентиляции, по желанию Заказчика, в здании КТП была разработана и вмонтирована воздухозаборная труба. Воздухозаборная труба располагается снаружи здания КТП в местах отсутствия токсичных газов и паров и используется в вентиляционной системе для обеспечения притока и вытяжки воздуха.
