Отгрузка мобильной подстанции для «Славнефть-Красноярскнефтегаз»

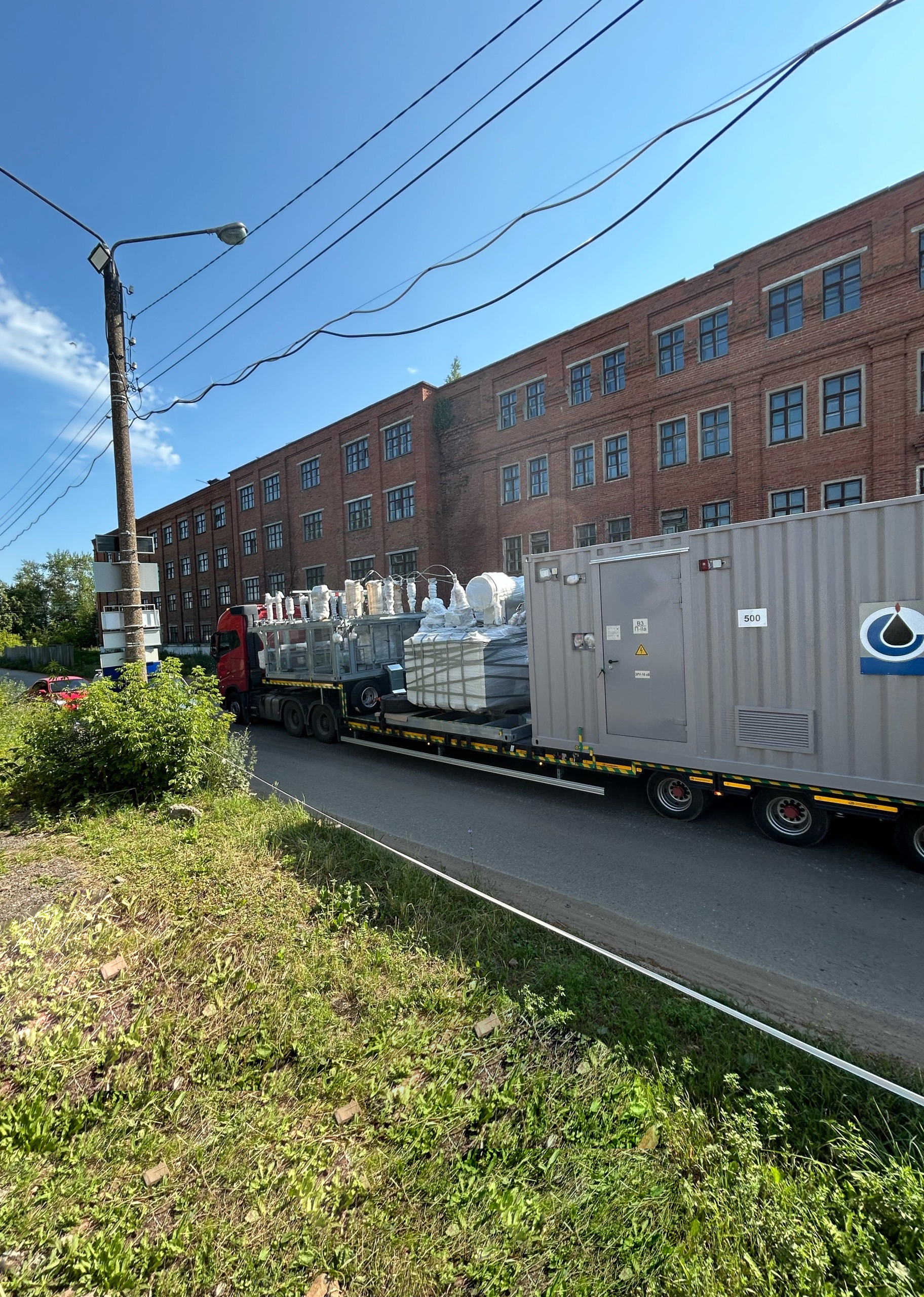

Осуществлена отгрузка комплектной трансформаторной подстанции мобильного типа «КТПМ-6300/35/10-УХЛ1». Данный проект был реализован по потребности ООО «Славнефть-Красноярскнефтегаз».

Для справки

ООО «Славнефть-Красноярскнефтегаз» создано в 1997 году для разведки и освоения месторождений нефти и газа в Восточной Сибири.

Сегодня «Славнефть» входит в десятку крупнейших компаний России по объему добычи нефти. Вертикально интегрированная структура холдинга позволяет обеспечивать полный производственный цикл: от разведки месторождений и добычи углеводородного сырья до нефтепереработки. «Славнефть» владеет лицензиями на геологическое изучение недр, добычу нефти и газа на 35 лицензионных участках, расположенных в Западной и Восточной Сибири.

Основной объем углеводородного сырья «Славнефть» добывает на территории Ханты-Мансийского автономного округа – Югры, где осуществляет производственную деятельность дочернее предприятие компании – ПАО «Славнефть-Мегионнефтегаз». Разработка месторождений ведется в Нижневартовском, Сургутском и Нефтеюганском районах автономного округа.

Важным направлением стратегии развития «Славнефти» является освоение ресурсного потенциала Восточной Сибири. Разведку недр, поиск и добычу углеводородного сырья в регионе выполняют ООО «Славнефть-Красноярскнефтегаз» и ООО «Байкитская нефтегазоразведочная экспедиция».

Основной состав оборудования КТПБ:

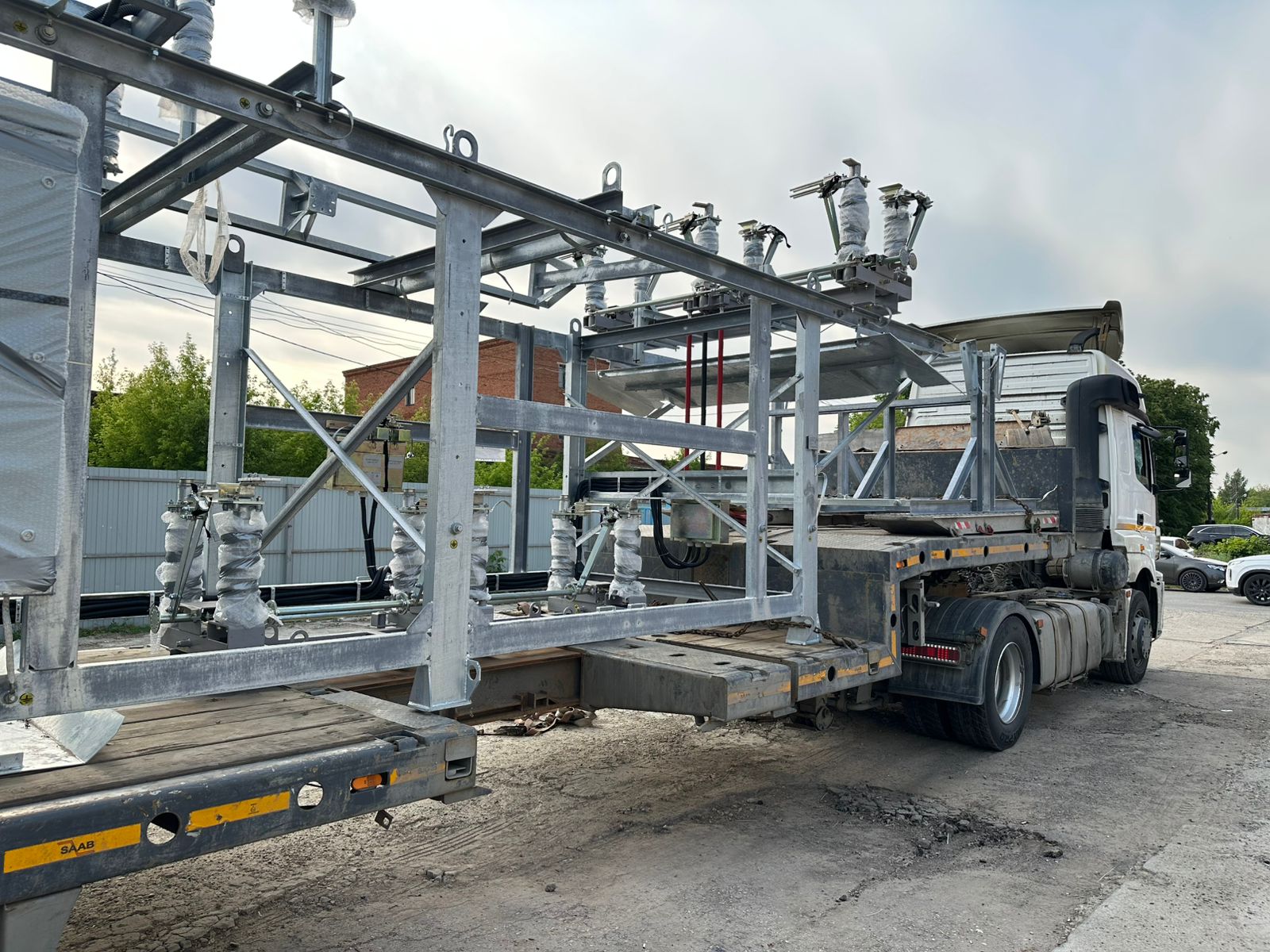

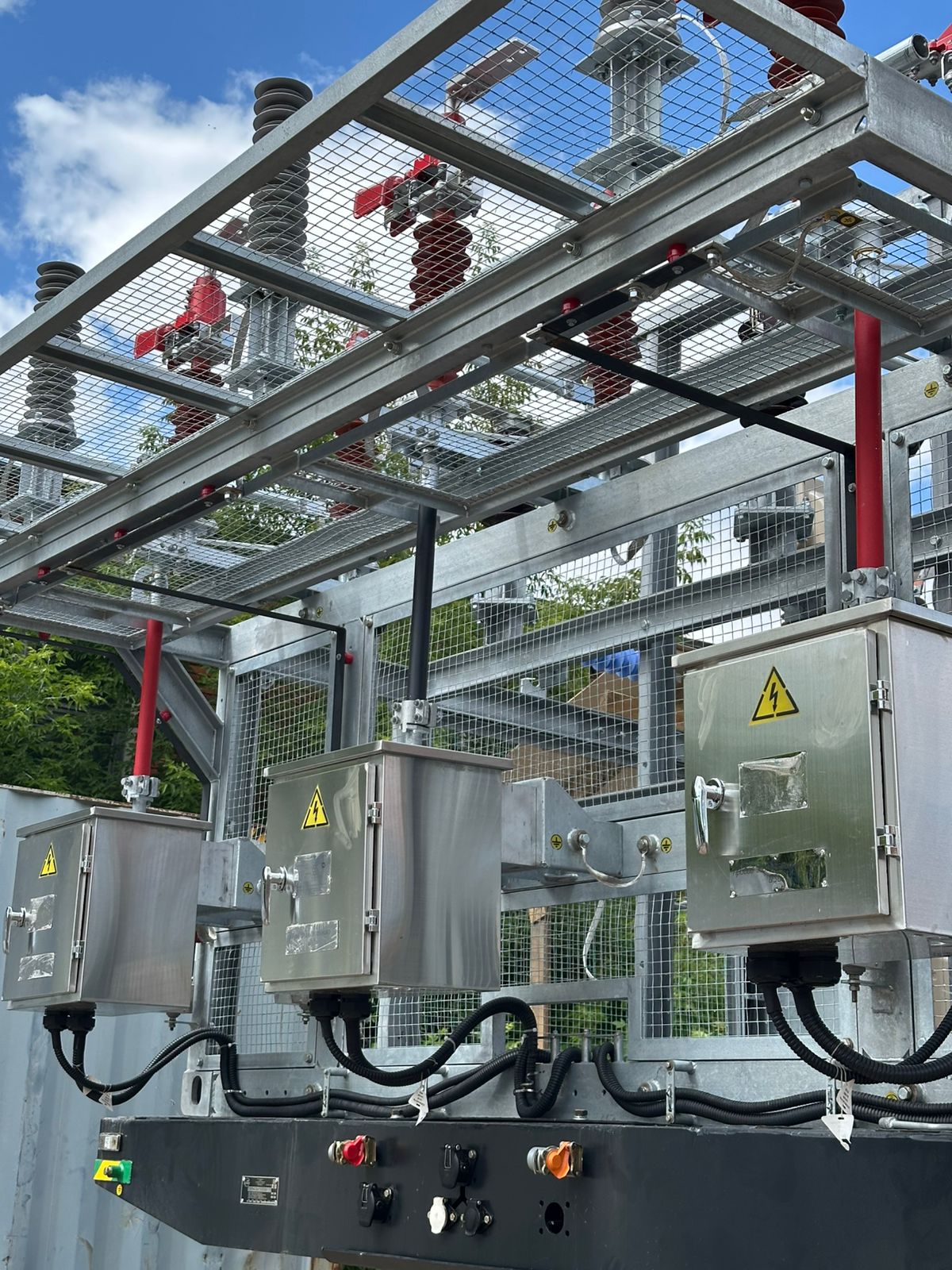

– Открытое распределительное устройство 35 кВ (ОРУ);

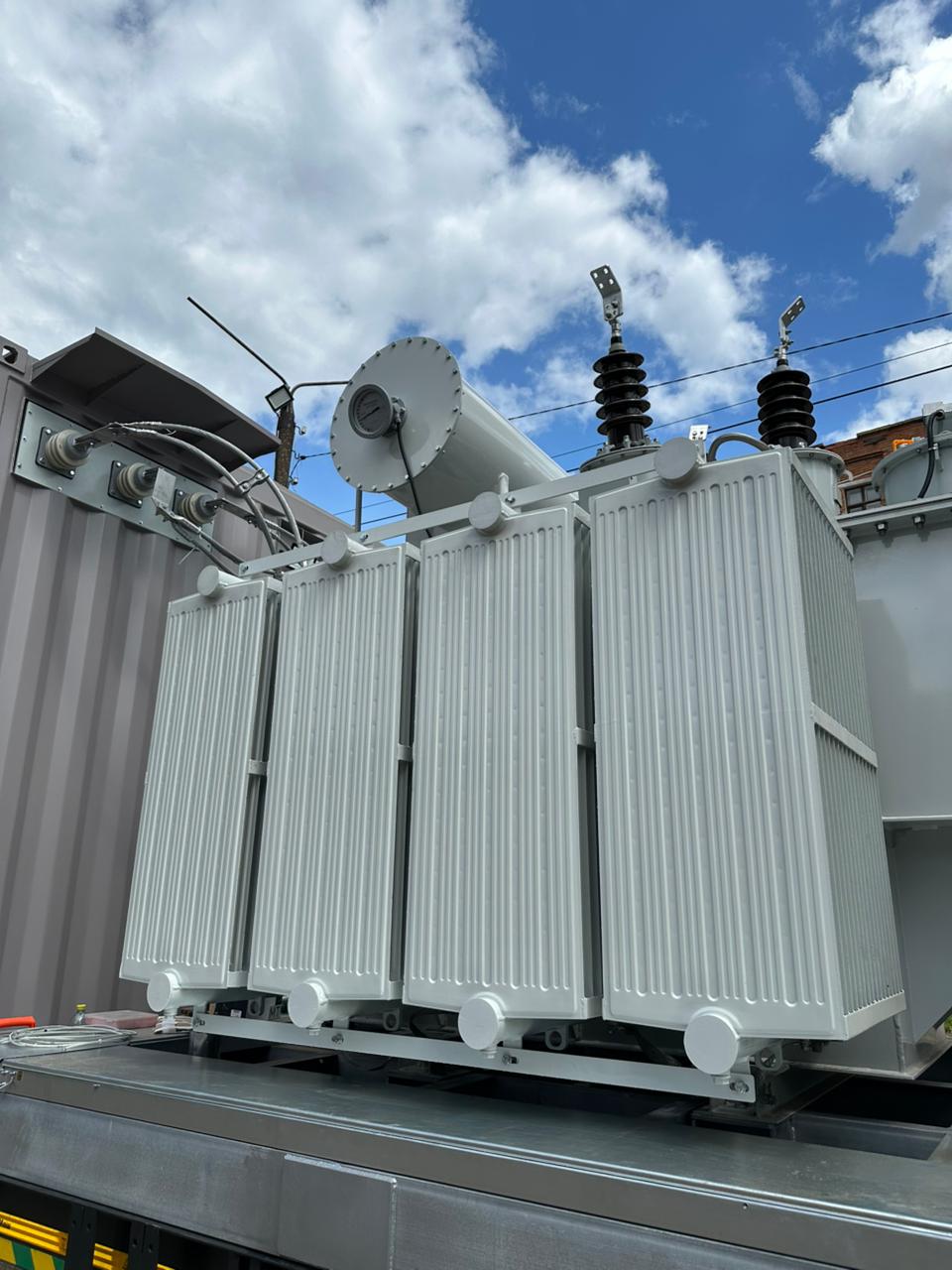

– Силовые трансформаторы 6300 кВА, 35/10кВ;

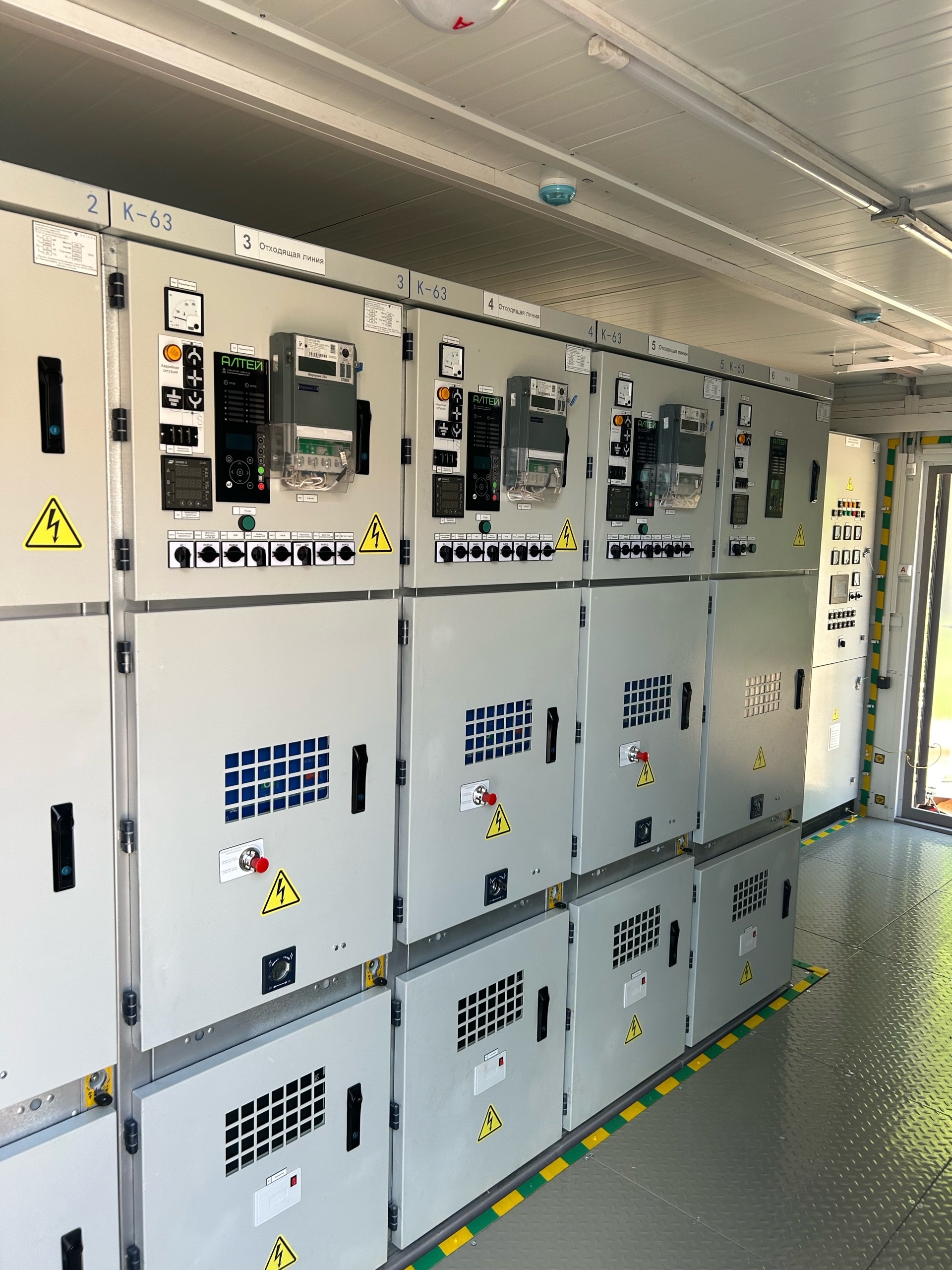

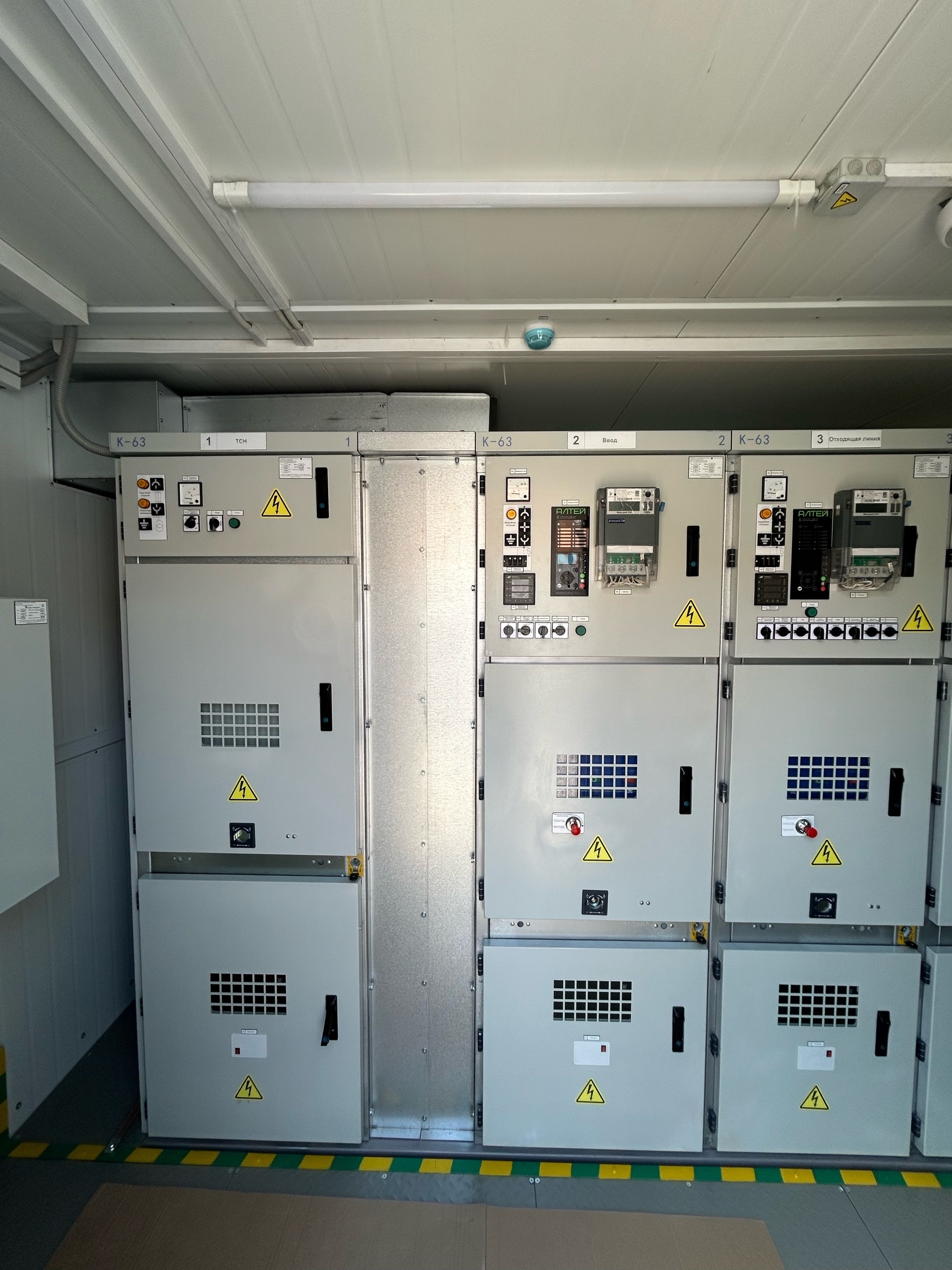

– Закрытое распределительное устройство 10 кВ (ЗРУ).

– ТСН;

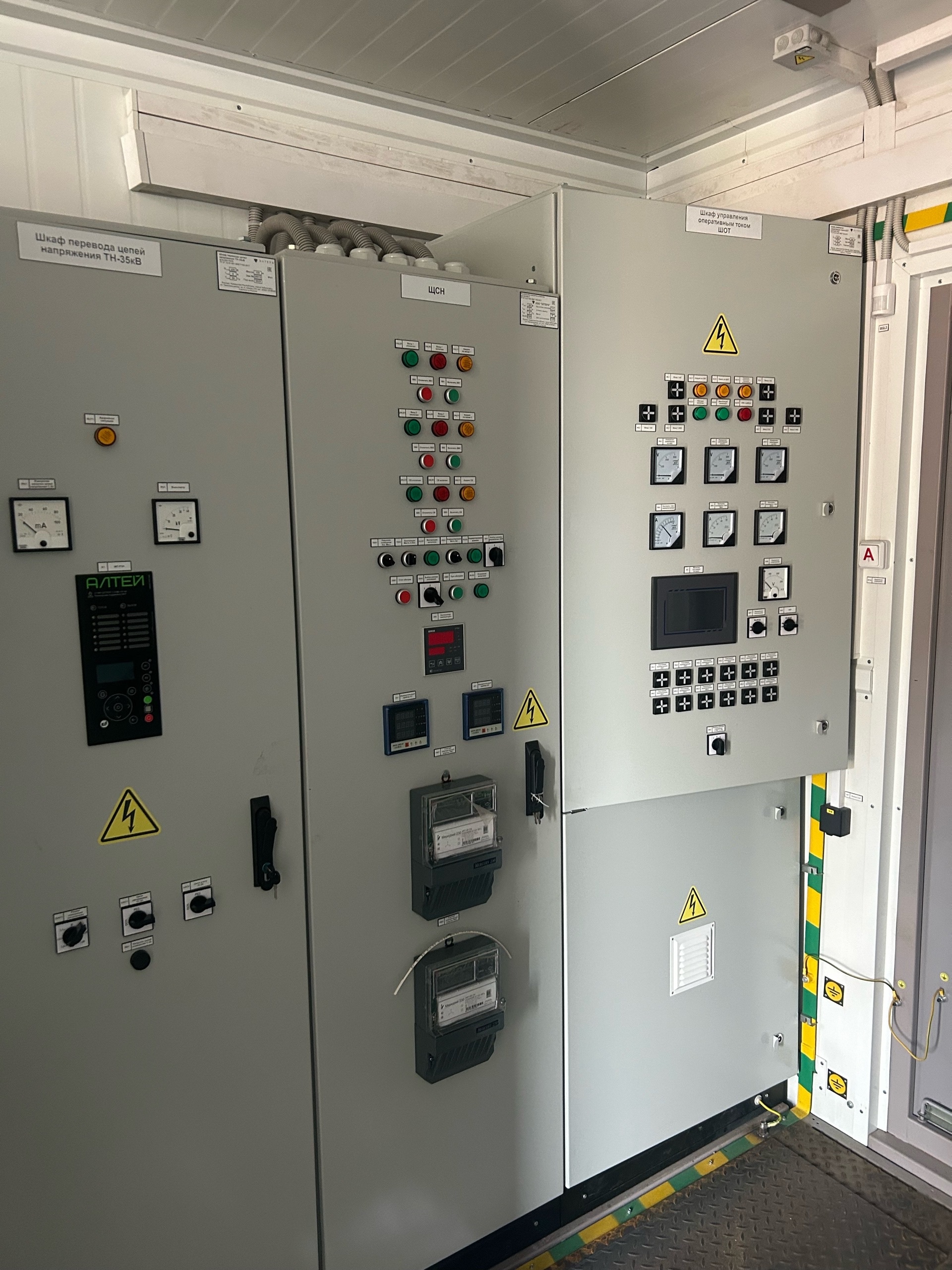

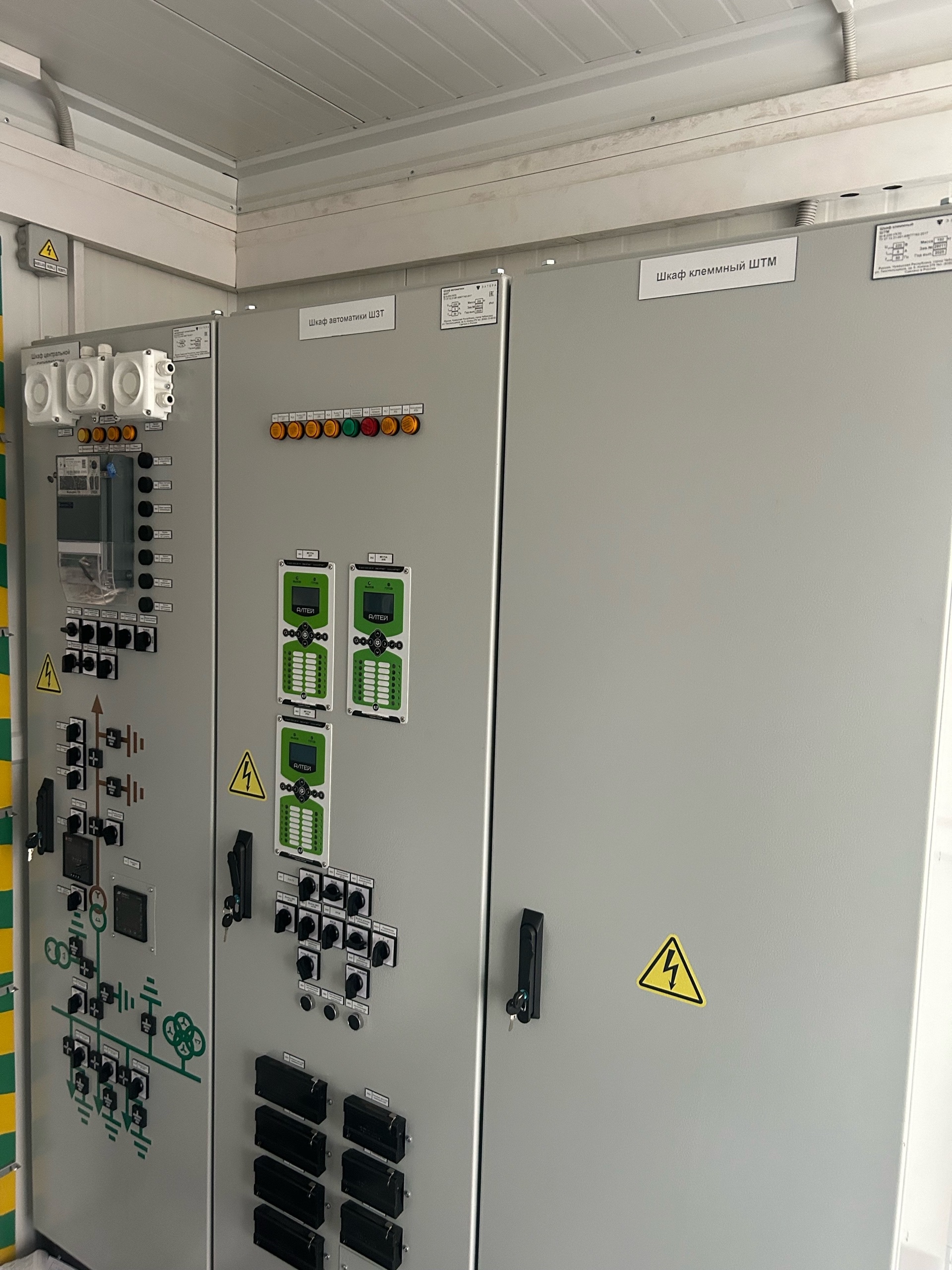

– шкафы защит, СН, СОПТ;

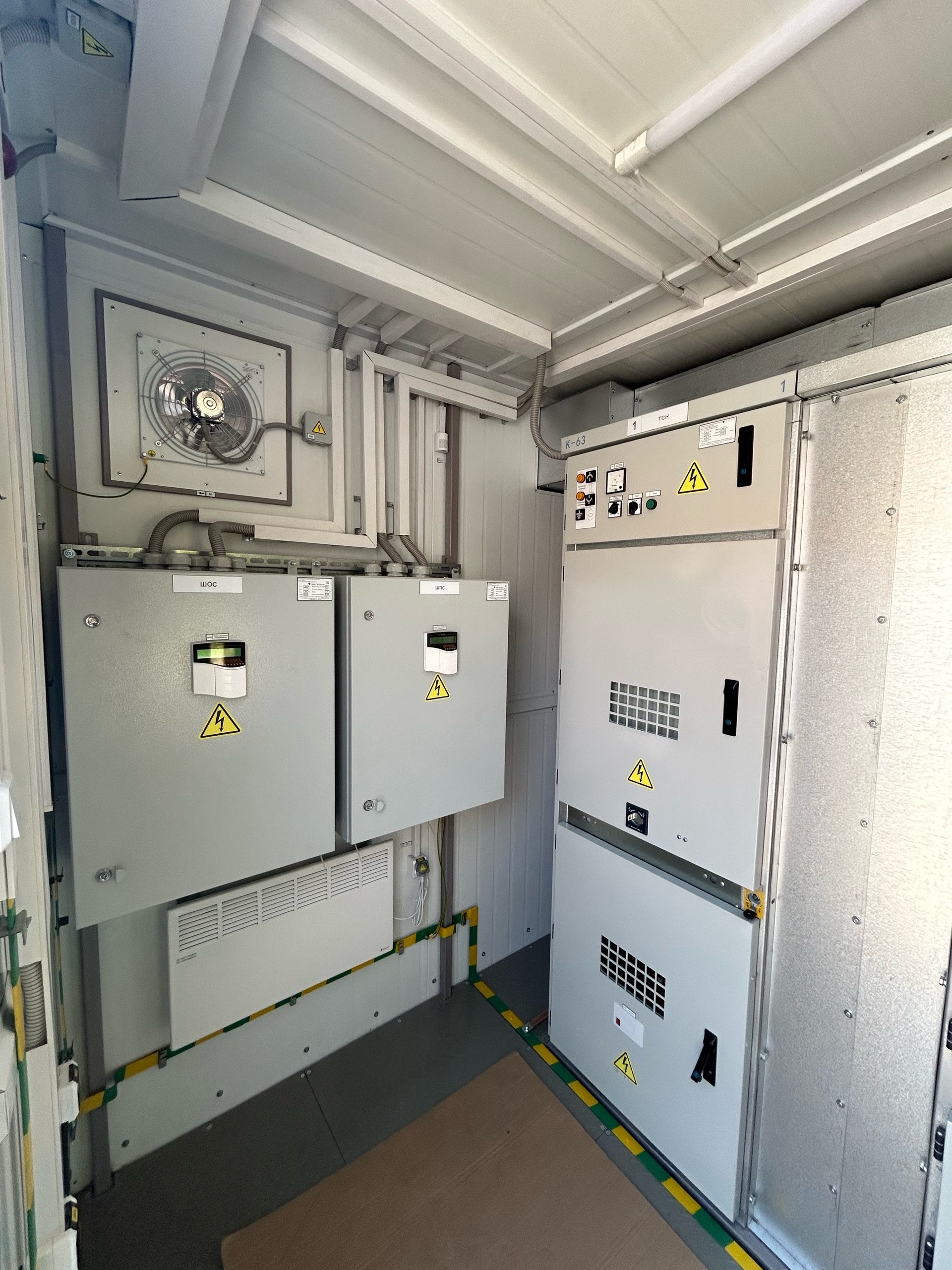

– приборы освещения, обогрева и вентиляции;

– щиты пожарной и охранной сигнализаций;

– маслоприёмник и маслосборник

Комплектная трансформаторная подстанция 35/10 кВ предназначена для приёма и распределения электрической энергии трёхфазного переменного тока промышленной частоты 50 Гц, для систем с изолированной нейтралью и используются для электроснабжения коммунальных и промышленных потребителей, крупных строительных объектов. КТП предназначены для наружной установки. Сторона высшего напряжения КТП выполнена в виде открытого распределительного устройства, с климатическим исполнением и категорией размещения – УХЛ1 по ГОСТ 15150.

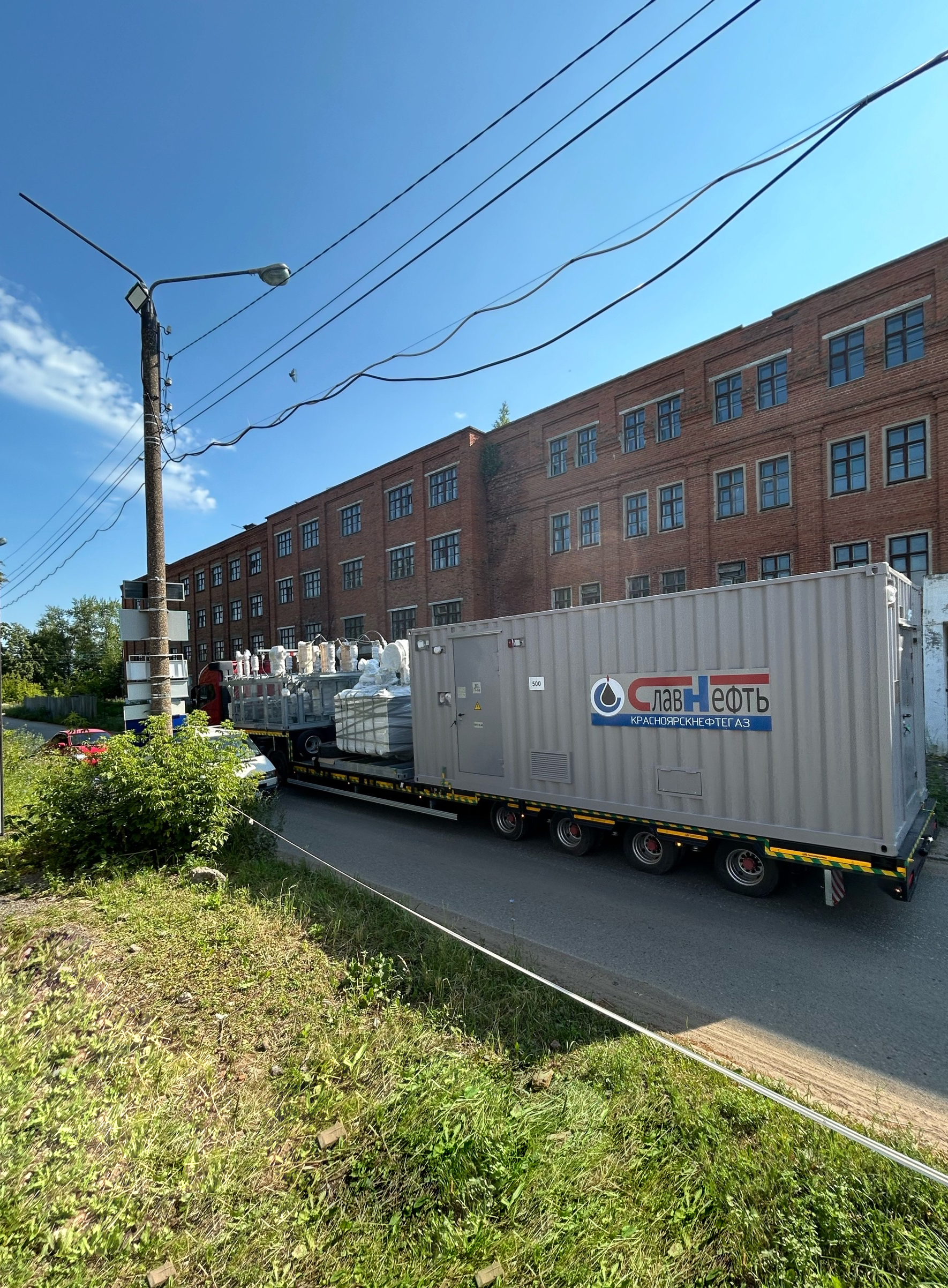

Подстанция мобильного типа установлена на специализированном полуприцепе и содержит коммуникационные аппараты, сборные и соединительные шины, вспомогательные устройства защиты, автоматики, телемеханики, связи и измерений.

Основные характеристиками мобильной подстанции:

– номинальная мощность силового трансформатора – 6300 кВА;

– номинальное напряжение (ВН) – 35 кВ;

– номинальное напряжение (НН) – 10 кВ;

– частота – 50 Гц;

– степень огнестойкости- IV;

– скорость ветра (верхнее значение)– 50 м/с;

– класс конструктивной пожарной опасности С1;

– класс функциональной пожарной опасности Ф5.1;

– категория по взрывопожарной и пожарной опасности В;

– температура окружающего воздуха от минус 60°С до плюс 40°С;

– ветровой район – II;

– снеговой район – V;

– гололедный район – II;

– высота над уровнем моря – 1000 м.;

– сейсмостойкость – до 6 баллов.

Конструктивные решения

Закрытое распределительное устройство представляет современную постройку, выполненную из цельносварной рамы с ограждающими конструкциями из сэндвич-панелей с негорючем утеплителем. Все наружные и внутренние поверхности металлоконструкции защищены от коррозии в соответствии с технологическими требованиями.

• Габариты здания в плане: 7803 х 3203 мм.
• Высота проектируемого здания: до 3100 мм.
• Высота помещения: 2620 мм.

Окраска облицовки фасадов здания оформлена в соответствии с требованиями заказчика и состоит из двух слоев покрытия с высокой степенью защиты от внешних воздействий.

Тип кровли – двухскатная, угол ската – не менее 2°

Покрытие кровли окрашивается лакокрасочными материалами с высоким коэффициентом отражения солнечной радиации.

Двери и ворота утепленные, металлические и оборудованы:

• самозапирающимися замками с возможностью открытия изнутри без ключа,
• надежным устройством фиксации дверей и ворот в открытом состоянии от внезапного закрытия и порывов ветра;
• 3-я петлями на каждой створке для препятствующими их падению,
• проушины для возможности запирания на навесной замок.

Также в КТПМ предусмотрена молниезащита, выполненная в соответствии с требованиями ПУЭ, РД 39-22-113.
