Завершилось строительство 2БКТП в Южно-Сахалинске

В рамках проекта «Комплексное развитие территории парка «УЮН» завершилось строительство комплектных двухтрансформаторных подстанций наружной установки блочно-модульного исполнения в бетонной оболочке 2х1600 кВА 6/0,4кВ (2БКТП) в количестве 9 комплектов.

Строительство подстанций началось в конце 2023 года и предусматривало 2 этапа поставки оборудования.

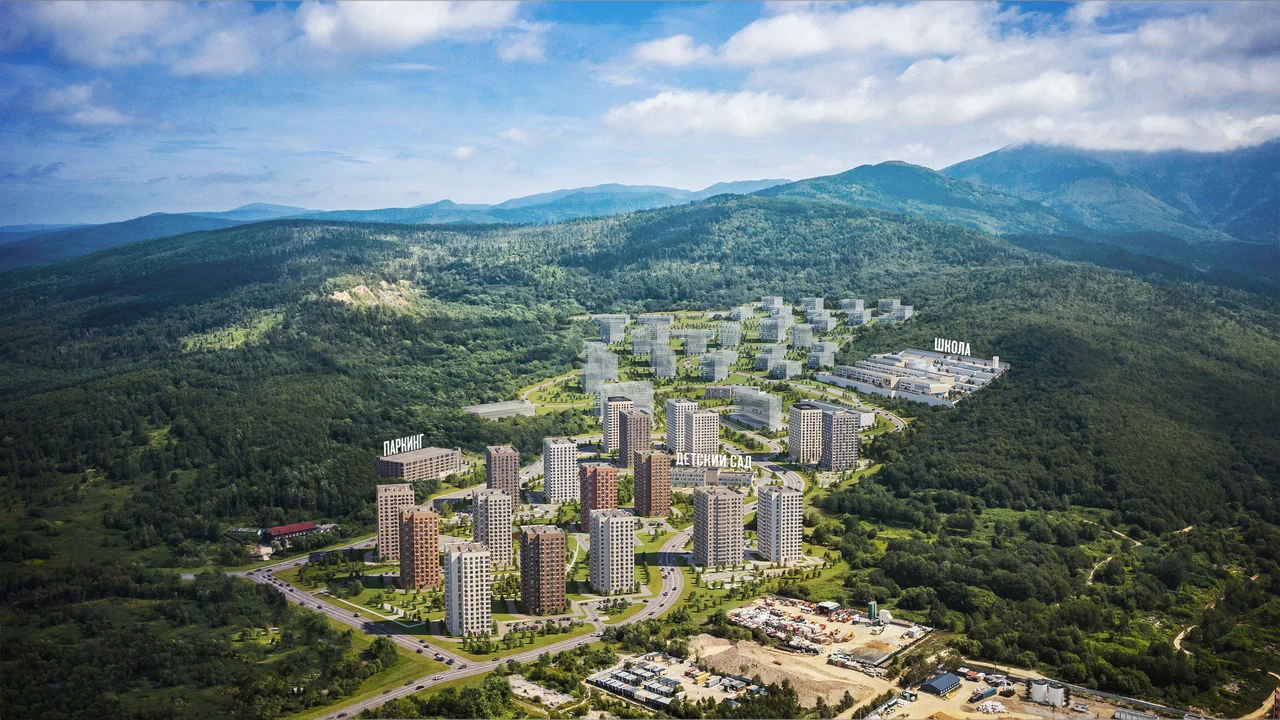

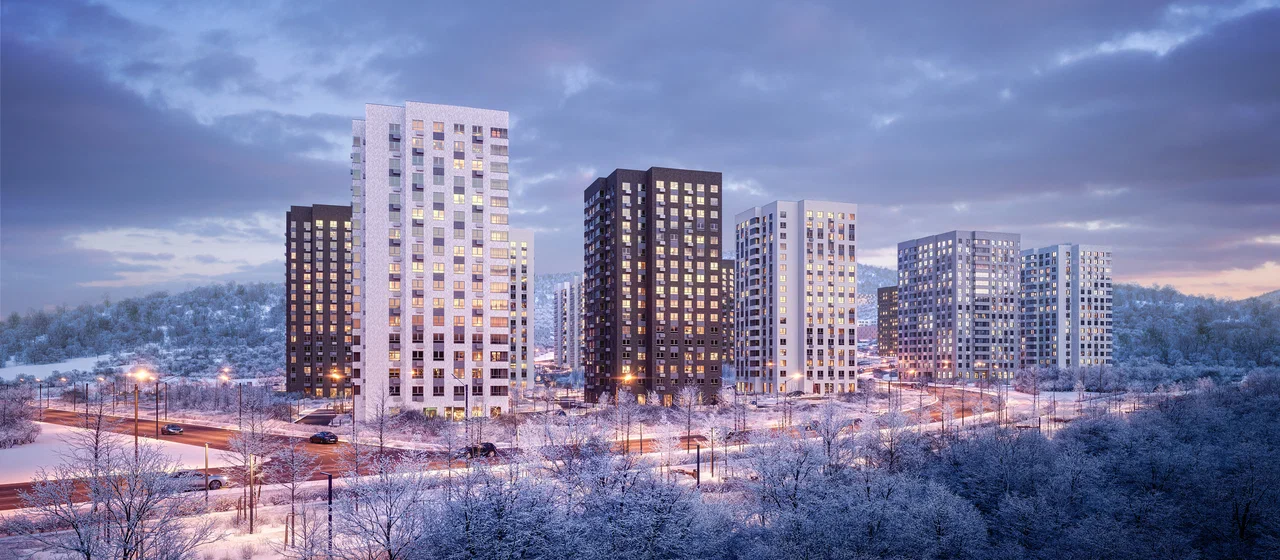

В настоящий момент 2БКТП уже введены в эксплуатацию и обеспечивают электрической энергией территорию жилого комплекса парка «УЮН» в г. Южно-Сахалинск.

Блочная двухтрансформаторная подстанция 2БКТП разработана для преобразования и распределения напряжения 10(6) кВ, 0,4 кВ, обеспечивая электричеством посредством кабельных сетей, проложенных по кольцевой схеме.

Это современное решение для городских электрических сетей, благодаря железобетонной оболочке они намного надежнее и практичнее в использовании по сравнению с конструкциями, выполненными в металлическом корпусе.

Конструктивные решения

При изготовлении блочно-модульных подстанций использовались только высококачественные материалы и новейшее оборудование.

Конструкция бетонного модуля комплектной трансформаторной подстанции (ТП)  изготовлена из высокопрочного бетона марки В25 (350) на гранитном щебне (фракция 40-70 мм), который отличается высокой степенью морозостойкости (F200), а также водонепроницаемостью (W8), бетонная оболочка имеет двойное армирование.

Надземные блоки представляют собой цельноформованные железобетонные элементы коробкообразной формы, различной высоты, толщиной ограждающих конструкций 80 или 100 мм. Один из блоков состоит из трех отсеков, разделенных железобетонными перегородками: отсеков силовых трансформаторов, предназначенных для размещения силовых трансформаторов, и отсека распределительных устройств, предназначенного для размещения устройства низкого напряжения (РУНН). Другой блок – это единый отсек для распределительных устройств высокого напряжения (РУВН).

Габаритные размеры одного здания – 7600 х 6700 х 3337 мм.

Внутренняя отделка бетонных поверхностей выполнена водоэмульсионной краской, наружная – фасадной защитной краской. Цветовое оформление выполняется по согласованию с Заказчиком.

В ТП установлена утепленная двухскатная крыша со скатом 5^о, которая выполнена из металлического профилированного листа, с жестким присоединением при помощи закладных элементов с оболочкой, с выполнением гидроизоляции стыков. Также в кровле предусмотрен организованный водосток.

В плите основания каждого блока предусмотрены проемы под РУВН и РУНН для прохода кабелей и люк для доступа в кабельный приямок. В комплекте идет фундаментный блок (кабельный приямок), чем принципиально и отличается такая подстанция от других видов КТП.

Учитывая отрицательно низкие температуры при эксплуатации ТП, в помещениях распределительного устройства (РУ) установлены электроконвекторы, работающие в автоматическом режиме. Обогрев внутри ячеек РУВН, РУНН осуществляется при помощи электрических нагревательных элементов, работающих в автоматическом режиме. Электропитание сети обогрева осуществляется от щитов собственных нужд (ЩСН).

Также в здании ТП предусмотрена естественная вентиляция путем выполнения вентиляционных решеток в дверях и одной из стен отсека трансформатора с шириной отверстий не более 10 мм. Для защиты от проникновения вентиляционные решетки дополнительно закрыты металлической сеткой с размерами ячейки не более 10х10 мм. Для перекрытия доступа воздуха в 2БКТП в зимнее время с внутренней стороны приточных вентиляционных решеток предусмотрены заслонки.

Стоит отметить, что в процессе строительства и транспортировки оборудования до объекта строительства, значительную роль играла удаленность объекта.

При организации поставки и строительства 2БКТП были задействованы различные виды транспортных средств и огромное количество специализированной техники. Но, несмотря на сложные логистические и организационные задачи, проект был успешно реализован в установленные сроки.
