Блоки ОРУ‑35 кВ производства ООО “ЭЛТЕРА”

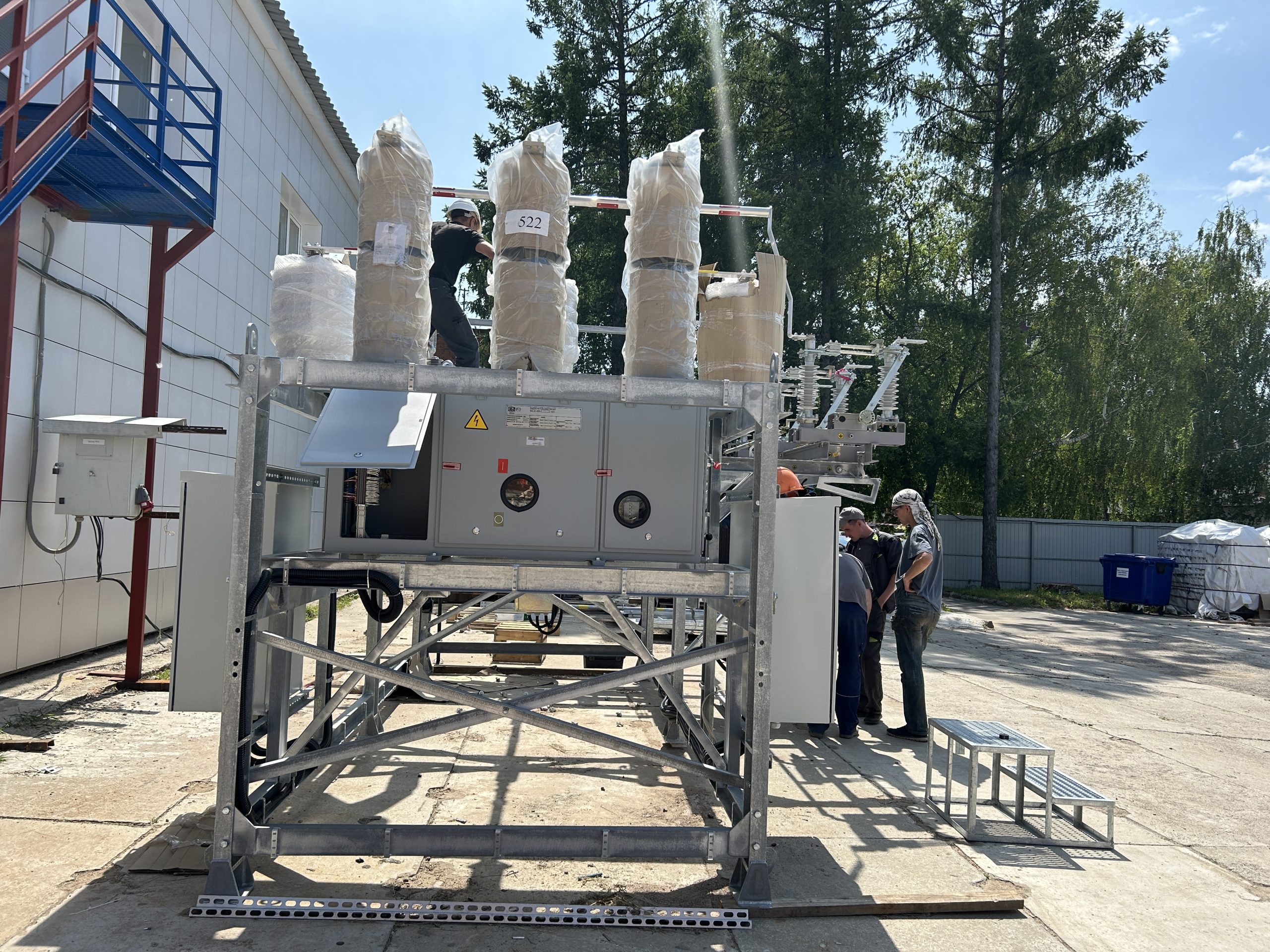

Представляем один из реализованных проектов — блок разъединителей с вакуумным выключателем наружной установки для реконструкции и модернизации ПС 35/6 кВ.

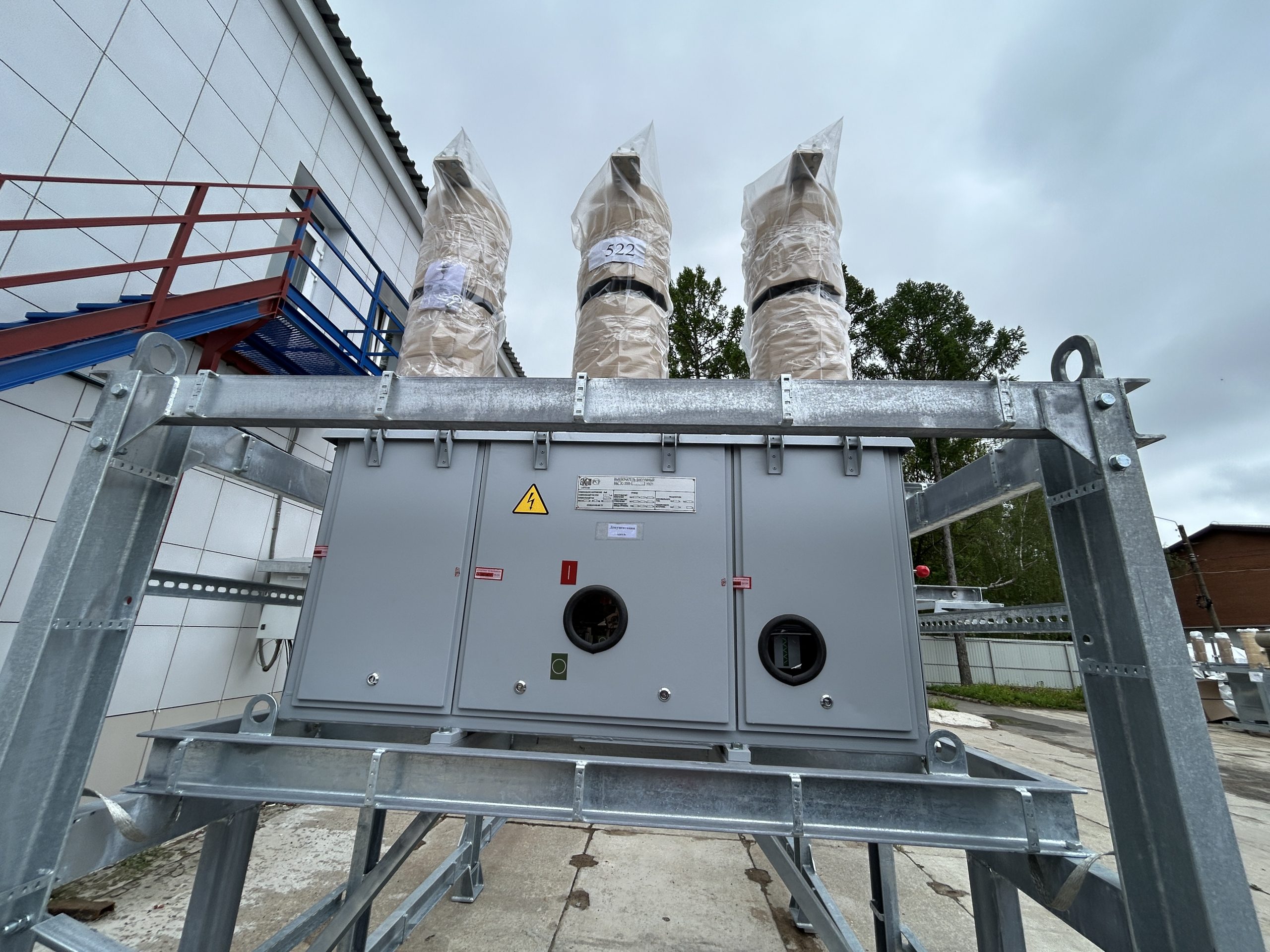

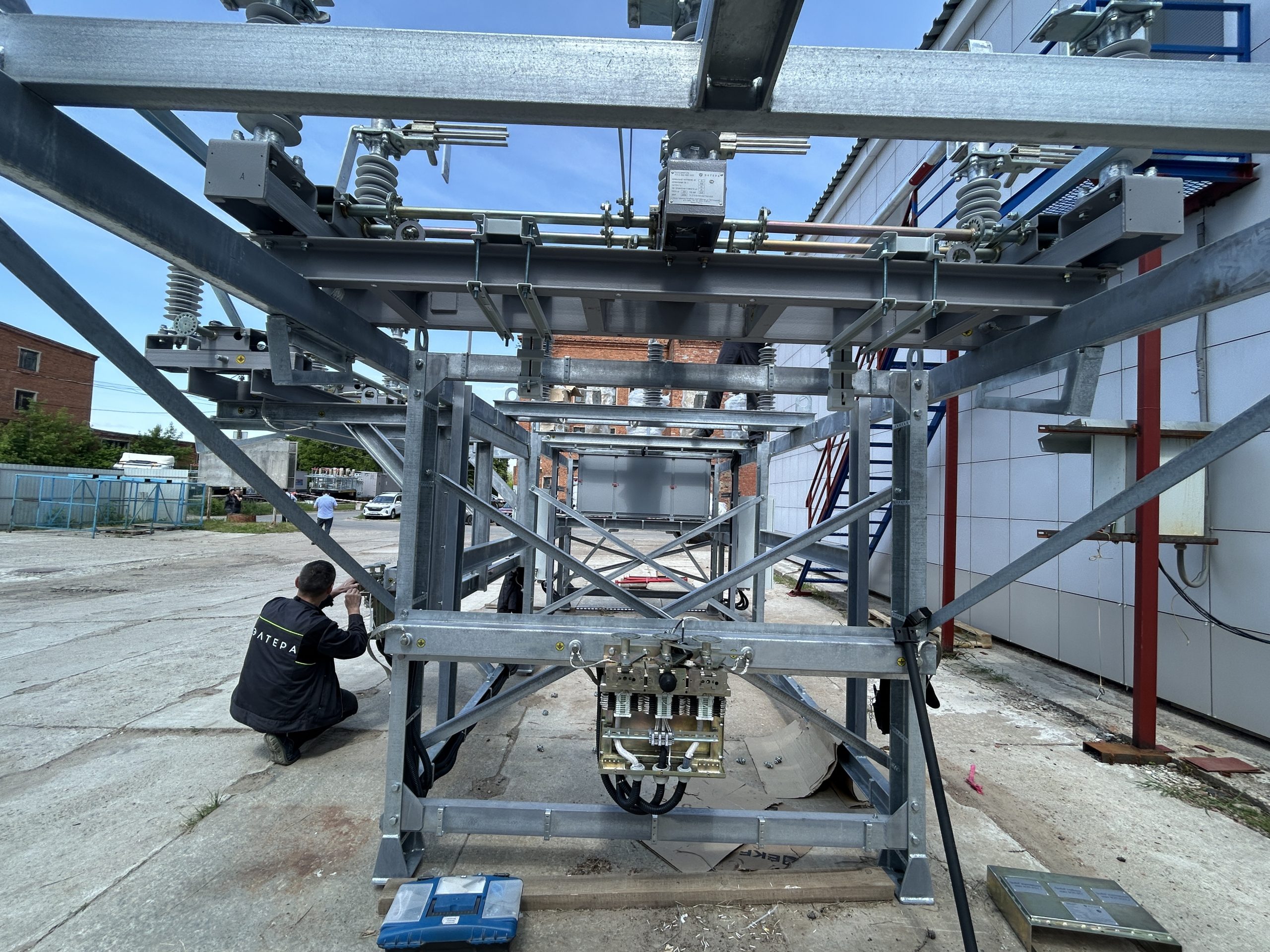

Блок смонтирован на несущей раме — надёжной конструкции, которая обеспечивает точное позиционирование оборудования и устойчивость даже при значительных ветровых и гололёдных нагрузках. На стороне нижних контактов вакуумного выключателя размещены три встроенных трансформатора тока: такая компоновка позволяет организовать полноценный контроль параметров сети непосредственно в зоне коммутации, повышая точность измерений и оперативность срабатывания защит.

Вакуумный выключатель обеспечивает быструю и безопасную коммутацию участков электрической цепи 35 кВ как в штатных режимах, так и при аварийных ситуациях. Высокая отключающая способность и минимальный износ контактов гарантируют длительный ресурс работы без потери ключевых характеристик.

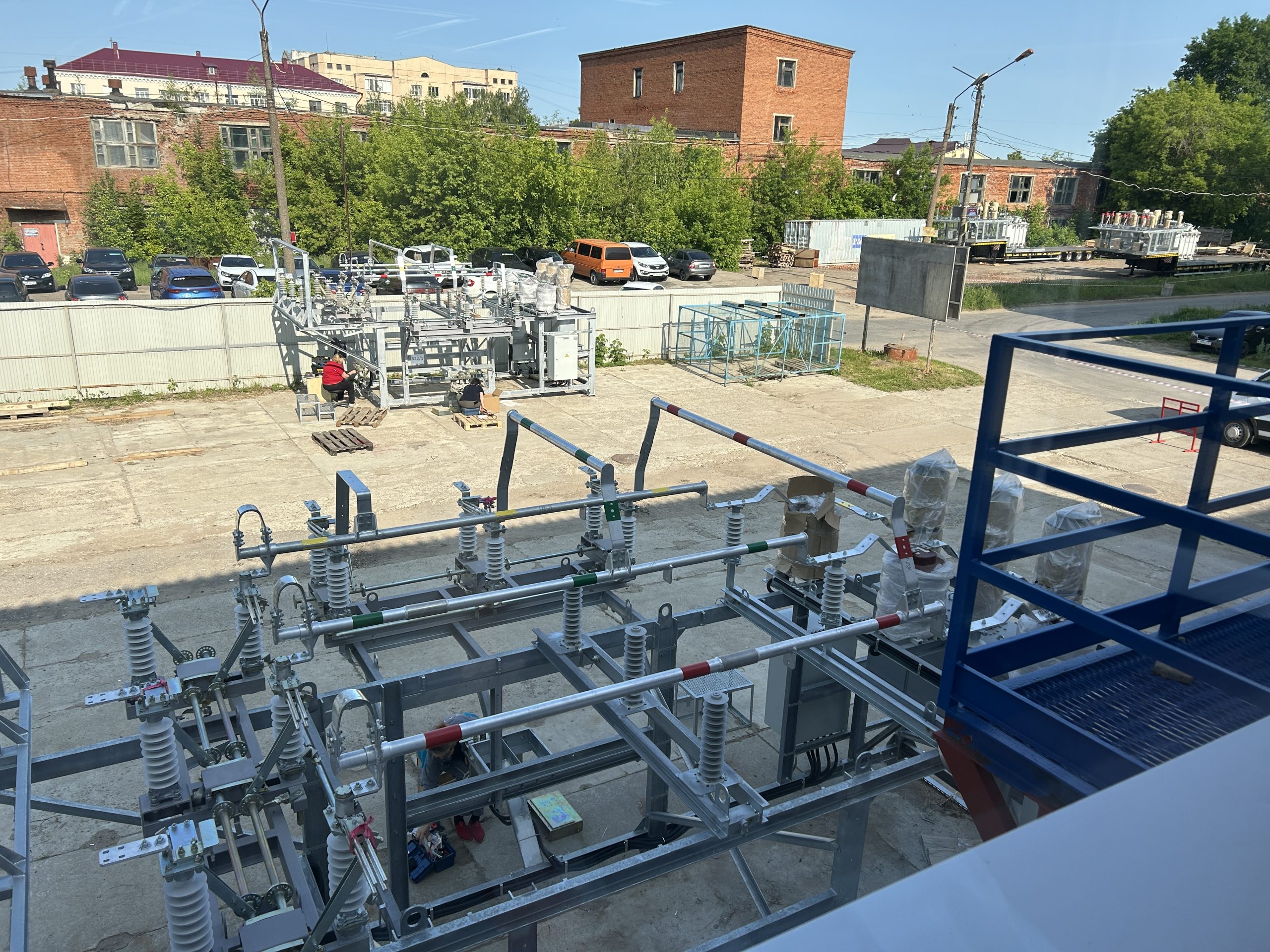

Разъединители в составе блока формируют видимый разрыв цепи — это критически важно для безопасности персонала при проведении любых работ на оборудовании. Их кинематика тщательно отрегулирована на заводе, а приводы защищены от атмосферных воздействий и несанкционированного доступа.

Особое внимание уделено конструктиву и материалам. Металлоконструкции блока прошли антикоррозийную обработку методом горячего цинкования, что существенно продлевает срок службы оборудования в сложных климатических условиях. Все соединения рассчитаны на вибрационные и динамические нагрузки, возникающие при коммутациях и коротких замыканиях, а жёсткость рамы исключает деформации в течение всего нормативного срока эксплуатации.

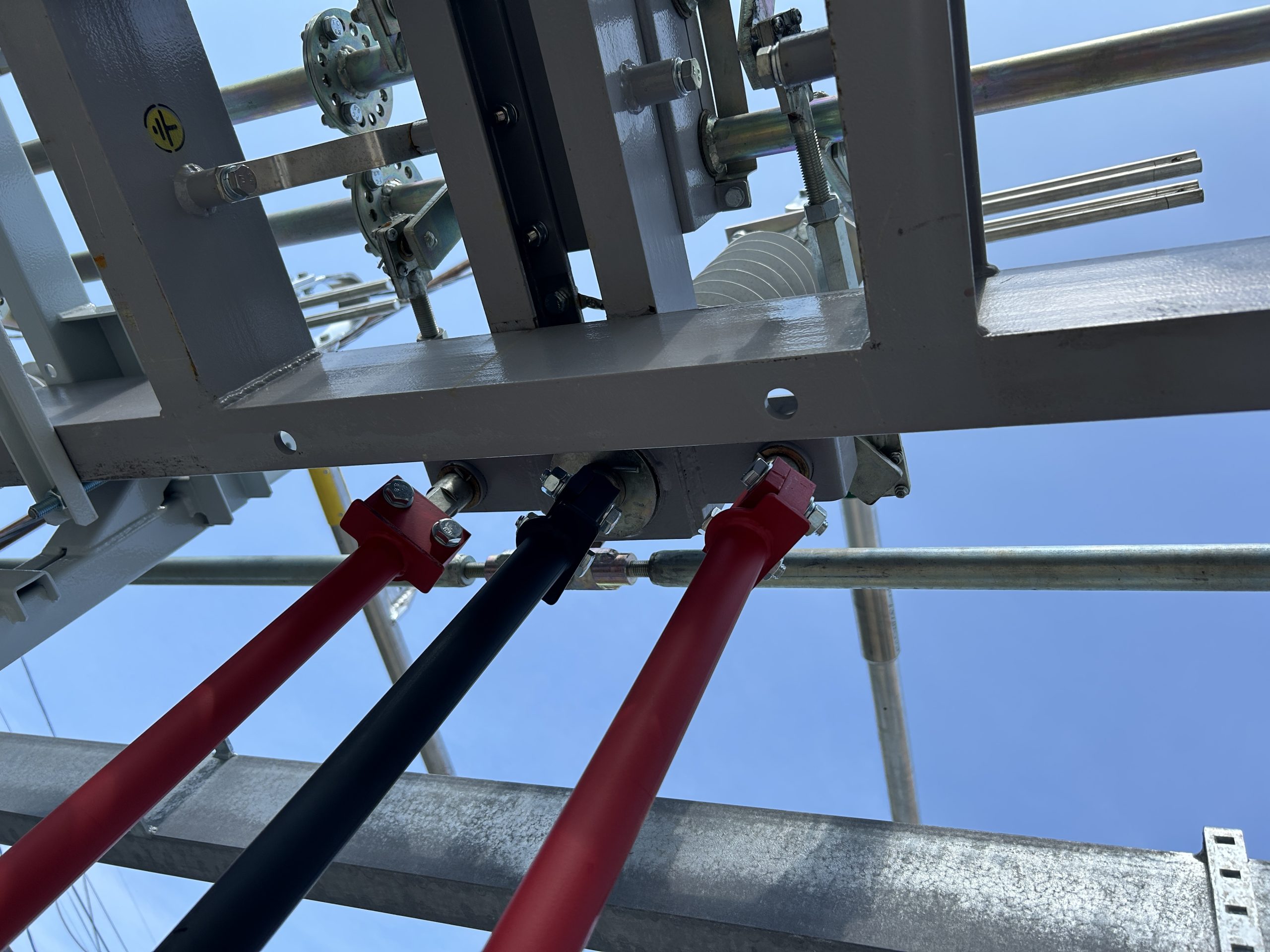

Прокладка вторичных цепей выполнена в металлорукавах и защищена от внешних воздействий; выводы собраны в шкафу вторичных соединений с удобным доступом для подключения и обслуживания. Такая организация вторичных цепей минимизирует риски наводок и помех, обеспечивая стабильную работу систем релейной защиты и автоматики.

Оборудование изготовлено с применением качественных материалов и строгим соблюдением технических требований, что подтверждено заводской приёмкой и протоколами испытаний. Мы гарантируем бесперебойную работу в течение всего заявленного нормативного срока службы.
