Камеры КСО — камеры сборные одностороннего обслуживания: устройство, типы, применение

Камеры сборные одностороннего обслуживания (КСО) — это высоковольтные ячейки для комплектования распределительных устройств закрытого типа на напряжение 6 и 10 кВ.

Они обеспечивают надёжный приём и распределение электроэнергии на подстанциях, а компактная конструкция позволяет устанавливать камеры вплотную к стене и друг к другу, экономя площадь электротехнического помещения.

В этой статье разберём, что такое камера КСО, чем отличаются серии КСО-200 и КСО-300, как устроено коммутационное оборудование внутри ячейки, какие у него технические характеристики, как проходит монтаж и от чего зависит цена.

Что такое КСО и зачем она нужна

КСО — это металлический шкаф (ячейка) одностороннего обслуживания, в котором размещается высоковольтная коммутационная аппаратура: выключатель, разъединитель, трансформатор напряжения, предохранители и устройства релейной защиты. Из таких ячеек собирается распределительное устройство среднего напряжения (РУ 6–10 кВ).

Главное отличие сборных камер одностороннего обслуживания от комплектных распределительных устройств (КРУ) — доступ к оборудованию только с фасада. Это упрощает компоновку подстанции и снижает требования к свободному пространству вокруг электрооборудования.

Область применения камер КСО

Высоковольтные ячейки КСО применяются в электроустановках разного уровня сложности — как при строительстве новых трансформаторных подстанций, так и при модернизации действующих распределительных сетей. Основные объекты:

• сельскохозяйственные предприятия и агрокомплексы;
• системы городского электроснабжения;
• промышленные объекты и производственные цеха;
• предприятия нефтяной и нефтегазовой промышленности;
• объекты железнодорожного транспорта;
• метрополитен и объекты городской инфраструктуры.

Разновидности КСО

Ячейки различаются схемами главных и вспомогательных цепей, а также комплектацией коммутационного аппарата. Камеры выпускаются двух серий.

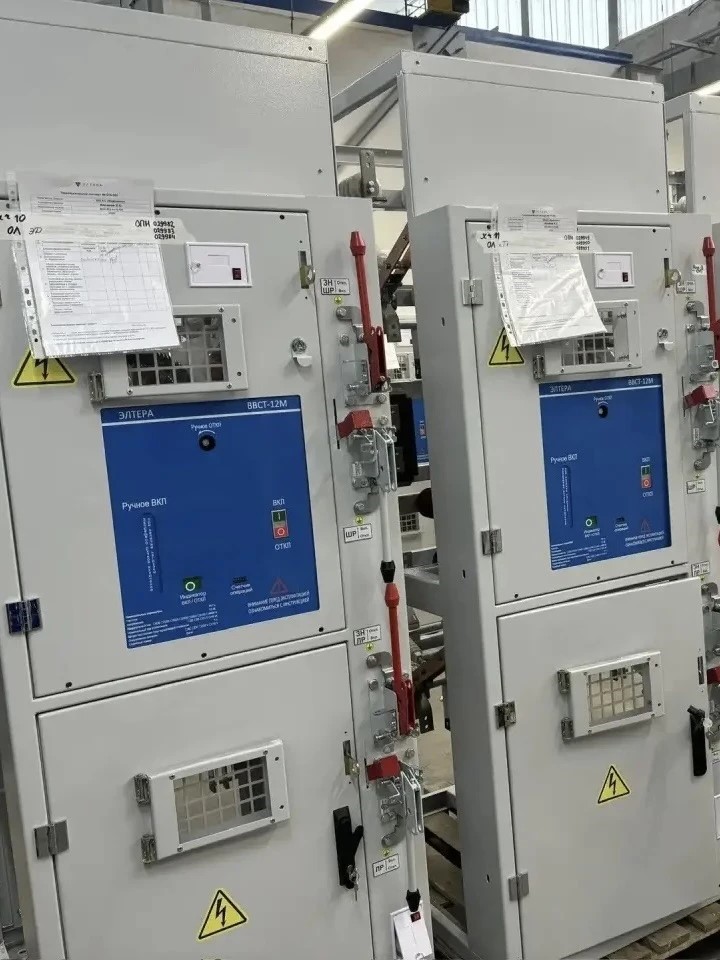

КСО-200 комплектуются вакуумным выключателем, который обеспечивает высокую коммутационную стойкость и длительный ресурс работы устройства.

КСО-300 оснащаются автогазовым выключателем. В этой серии представлены камеры с высокоэффективными автоматическими системами и развитой релейной защитой присоединений.

Конструктивные особенности высоковольтной ячейки

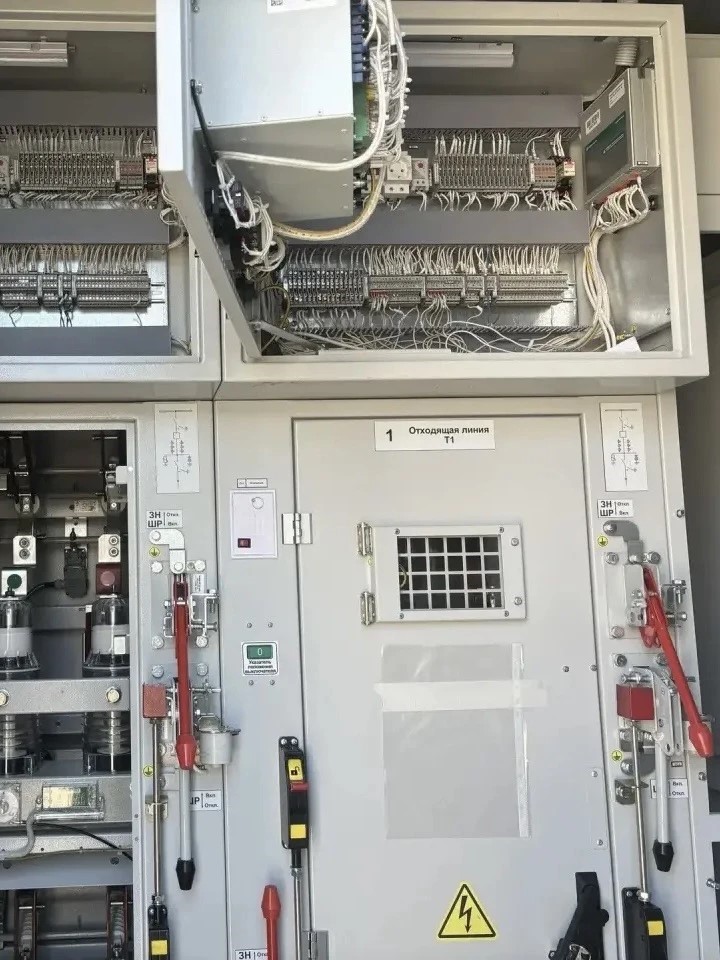

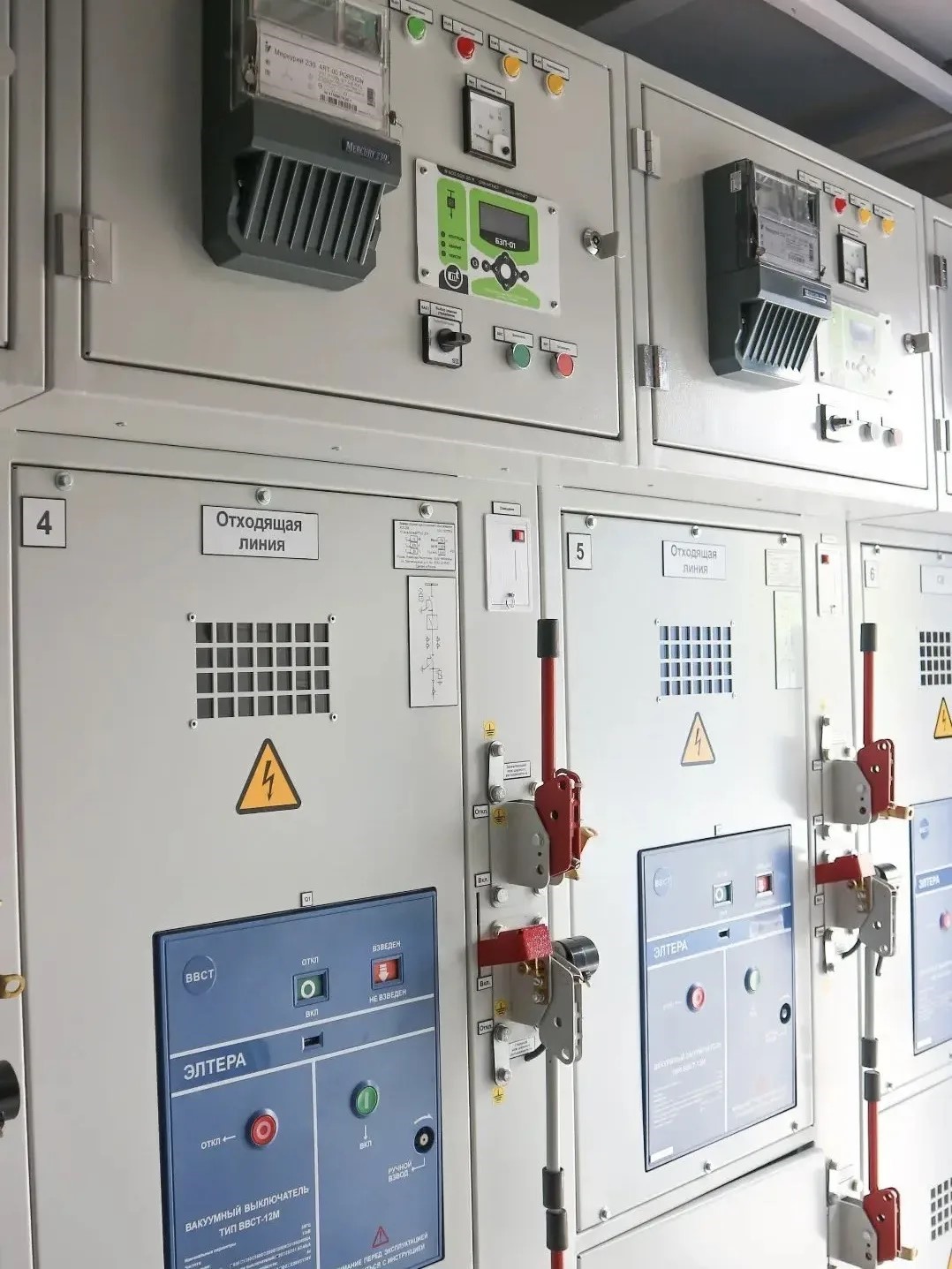

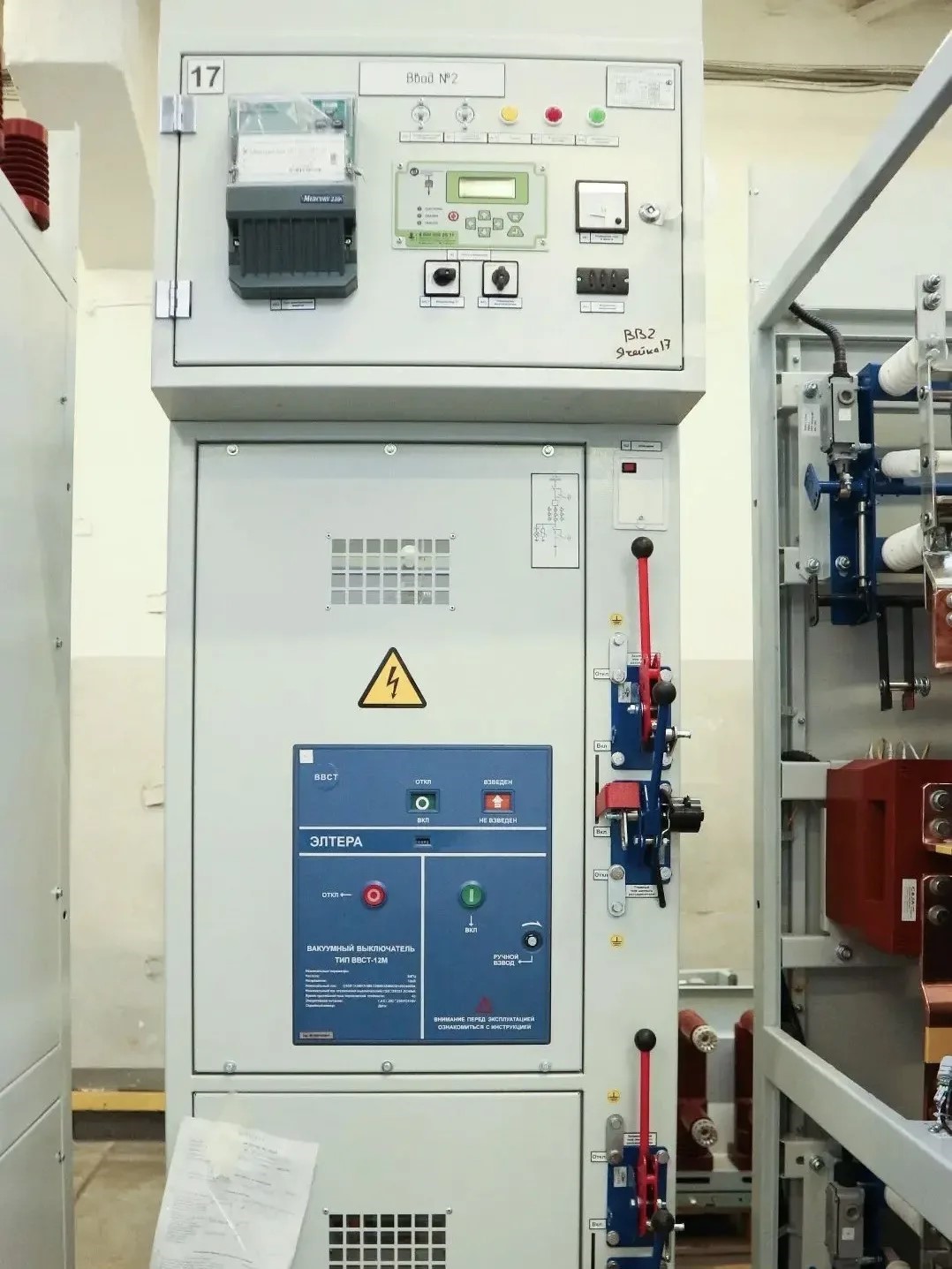

Камера представляет собой жёсткую стальную конструкцию из гнутых профилей. Внутри ячейки размещается аппаратура главных цепей и реле защиты, а с внешней (фасадной) стороны — рычаги управления, приборы учёта и измерения электроэнергии.

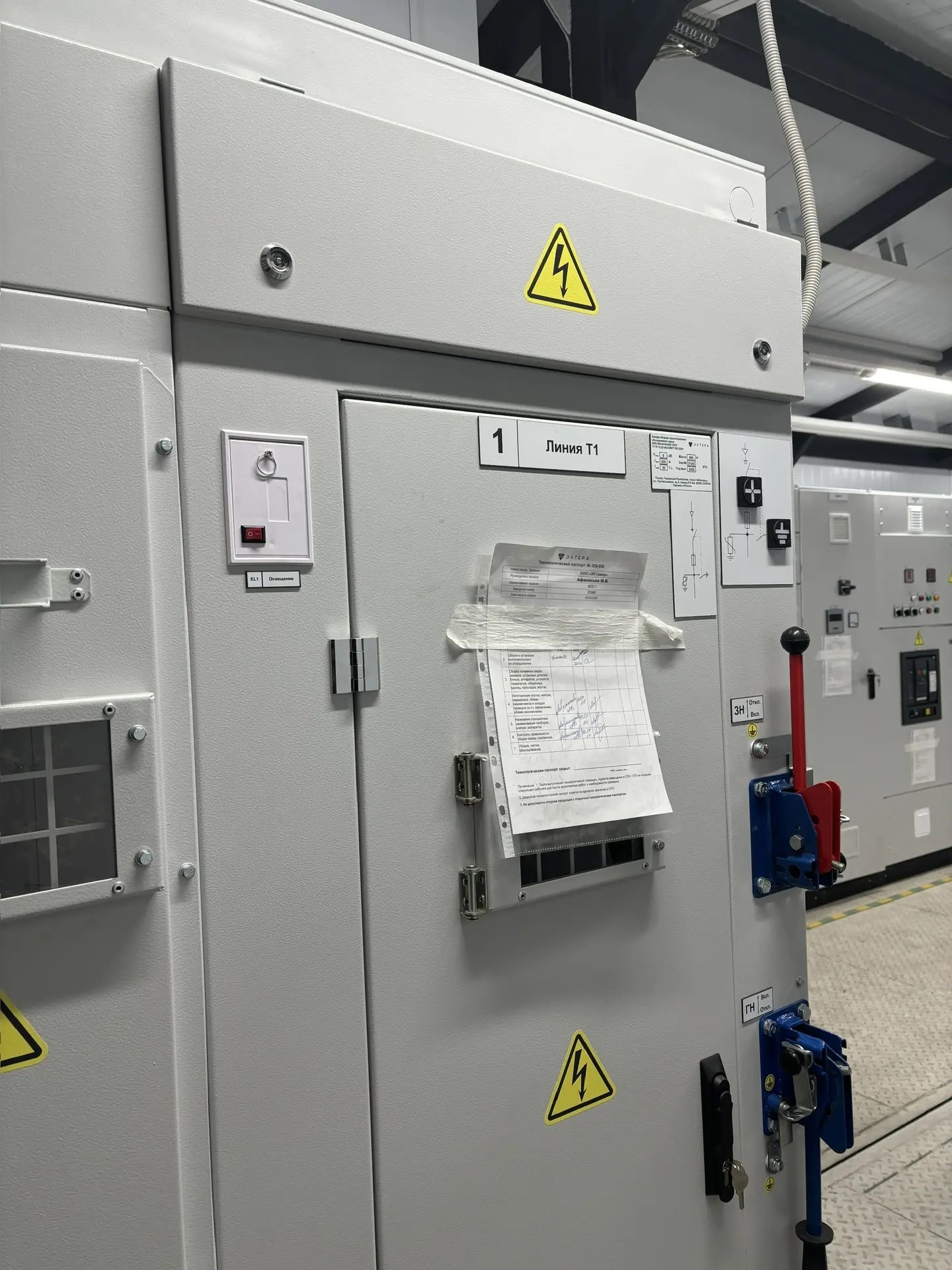

Доступ к внутренней части обеспечивают две двери:

• верхняя дверь ведёт к высоковольтному выключателю, трансформатору напряжения или предохранителю; на ней же нанесена схема вспомогательных цепей;
• нижняя дверь открывает доступ к силовым кабелям, разъединителям или силовому трансформатору.

Такая компоновка делает обслуживание и осмотр электрооборудования удобным и безопасным.

Принцип работы КСО

Сборные камеры обеспечивают эффективное энергопотребление и бесперебойную работу устройств, питающихся от трёхфазного переменного тока. Принцип действия ячейки определяется главными цепями (приём и распределение электроэнергии) и второстепенными (управление, измерение, релейная защита). При возникновении перегрузки или короткого замыкания защита подаёт сигнал на отключение выключателя, предотвращая повреждение оборудования и сети.

Технические характеристики камер КСО

Типовые параметры ячеек сборных одностороннего обслуживания:

Точная комплектация и характеристики подбираются под параметры конкретной распределительной сети и схему подстанции.

Монтаж высоковольтной ячейки КСО

Установка камер сборных одностороннего обслуживания выполняется в следующем порядке:

1. монтаж крайней ячейки распределительного устройства;
2. проверка правильности и точности установки;
3. монтаж последующих камер в линию;
4. скрепление ячеек болтами — допустимый перекос конструкции не более 2 мм на метр;
5. регулировка положения камер относительно друг друга;
6. приваривание конструкции к закладным металлическим частям пола.

Точное соблюдение технологии монтажа обеспечивает надёжный контакт сборных шин и долгий срок службы РУ.

Безопасность и условия эксплуатации

Чтобы обеспечить безопасную и длительную работу ячеек, при эксплуатации КСО соблюдают следующие требования:

• температура окружающего воздуха в диапазоне от −25 до +30 °C;
• в атмосфере отсутствуют агрессивные пары и взрывоопасные газы;
• нет постоянного механического воздействия на корпус камеры;
• высота установки над уровнем моря не превышает 1000 метров.

От чего зависит цена и сроки изготовления КСО

При необходимости производитель изготавливает камеры КСО нужной комплектации на заказ. Стоимость и сроки зависят от ряда факторов:

• серия ячейки (КСО-200 или КСО-300);
• тип устанавливаемого коммутационного оборудования;
• используемые материалы и комплектующие;
• количество ячеек в распределительном устройстве;
• тип и объём релейной защиты.

Срок производства камеры составляет от 3 до 20 дней в зависимости от сложности заказа.

Преимущества камер КСО

• надёжный приём и распределение электроэнергии;
• соответствие отраслевым стандартам производства электрооборудования;
• повышенная коммутационная стойкость;
• оптимальный уровень безопасности распределительной системы;
• экономия площади за счёт компактной компоновки.
