Блочная комплектная трансформаторная подстанция

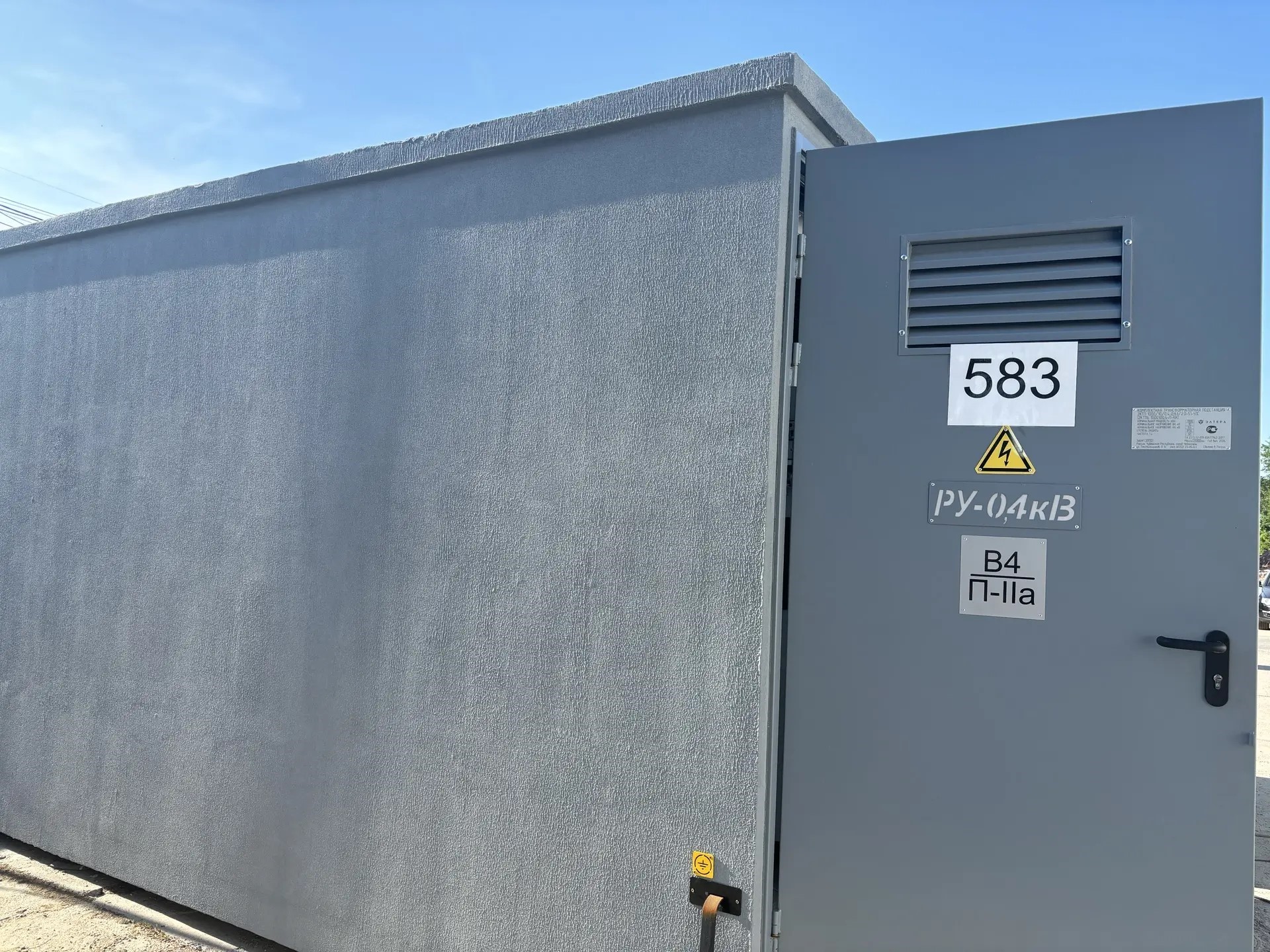

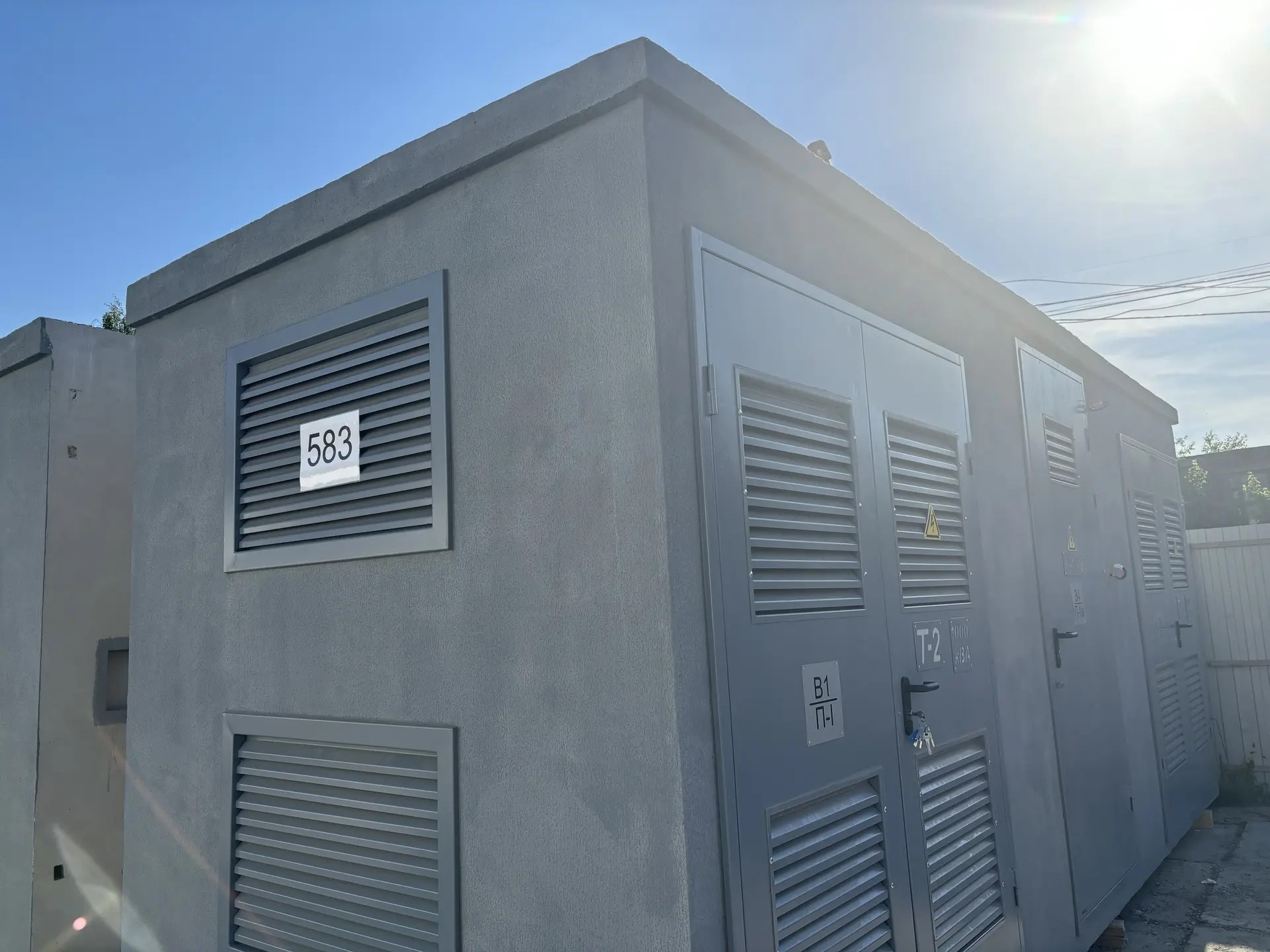

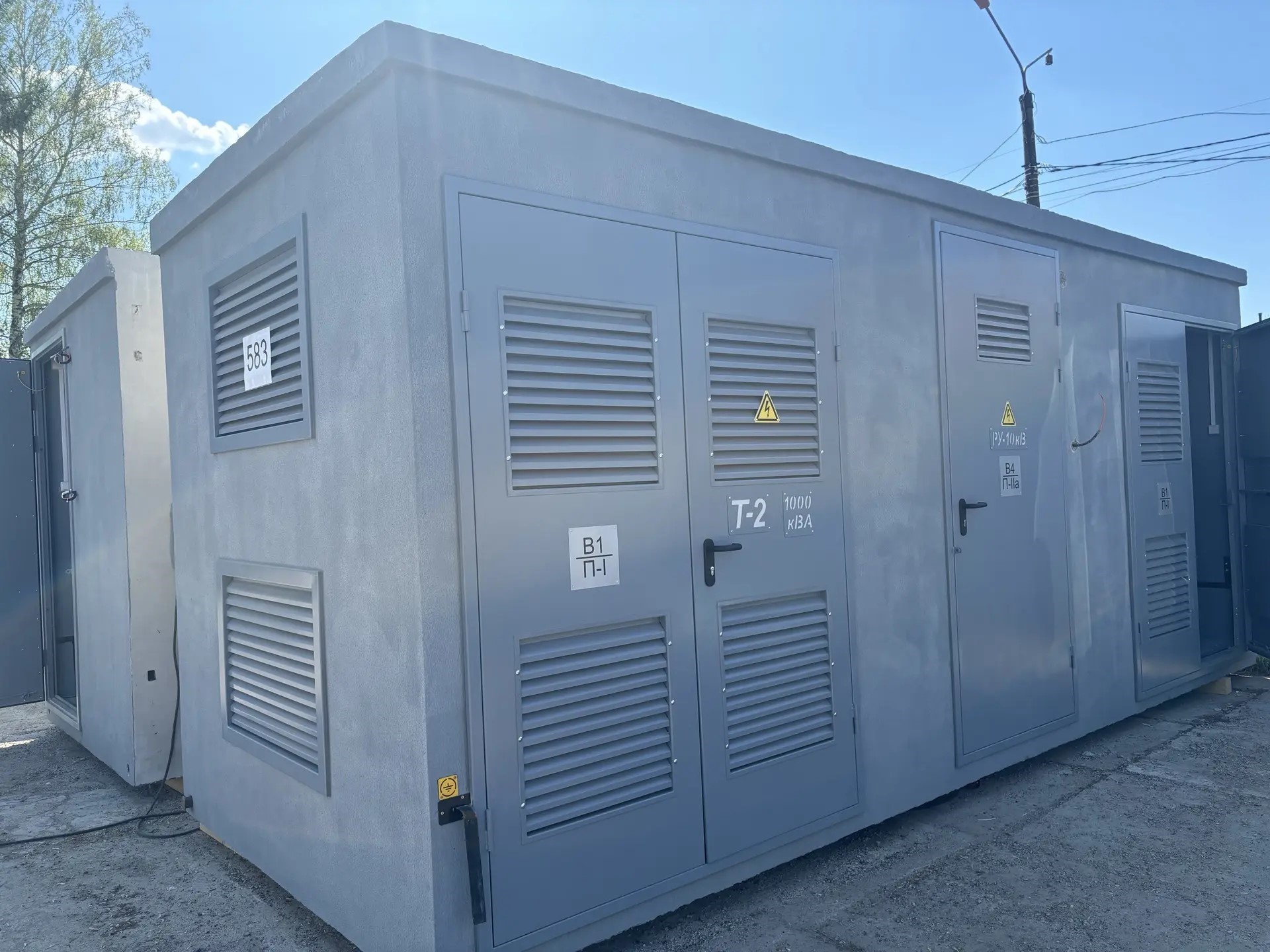

Блочная комплектная трансформаторная подстанция БКТП-2х1000-10/0,4кВ для АО «ОДК»
В рамках реализации проекта по созданию Центра Технологических Компетенций (ЦТК) «Коробки приводов и агрегатов» («КПиА») завершено проектирование и изготовление блочной комплектной трансформаторной подстанции БКТП-2х1000-10/0,4кВ для АО «Объединённая двигателестроительная корпорация» (АО «ОДК»).
Проект реализуется в рамках строительства и технического перевооружения производственного комплекса «Салют», связанного со строительством новой газовой котельной.
Дополнительный объем работ включает:
– прокладка кабельных линий 10 и 0,4кВ;
– система заземления и молниезащиты котельной;
– наружное освещение;
– переустройство кабельных линий 10кВ;
– электроснабжение узла учета газа;
– система заземления и молниезащиты узла учета газа.
Предусмотрено питание БКТП-2х1000/10/0,4-УХЛ1 от двух независимых взаимно резервирующих источников.

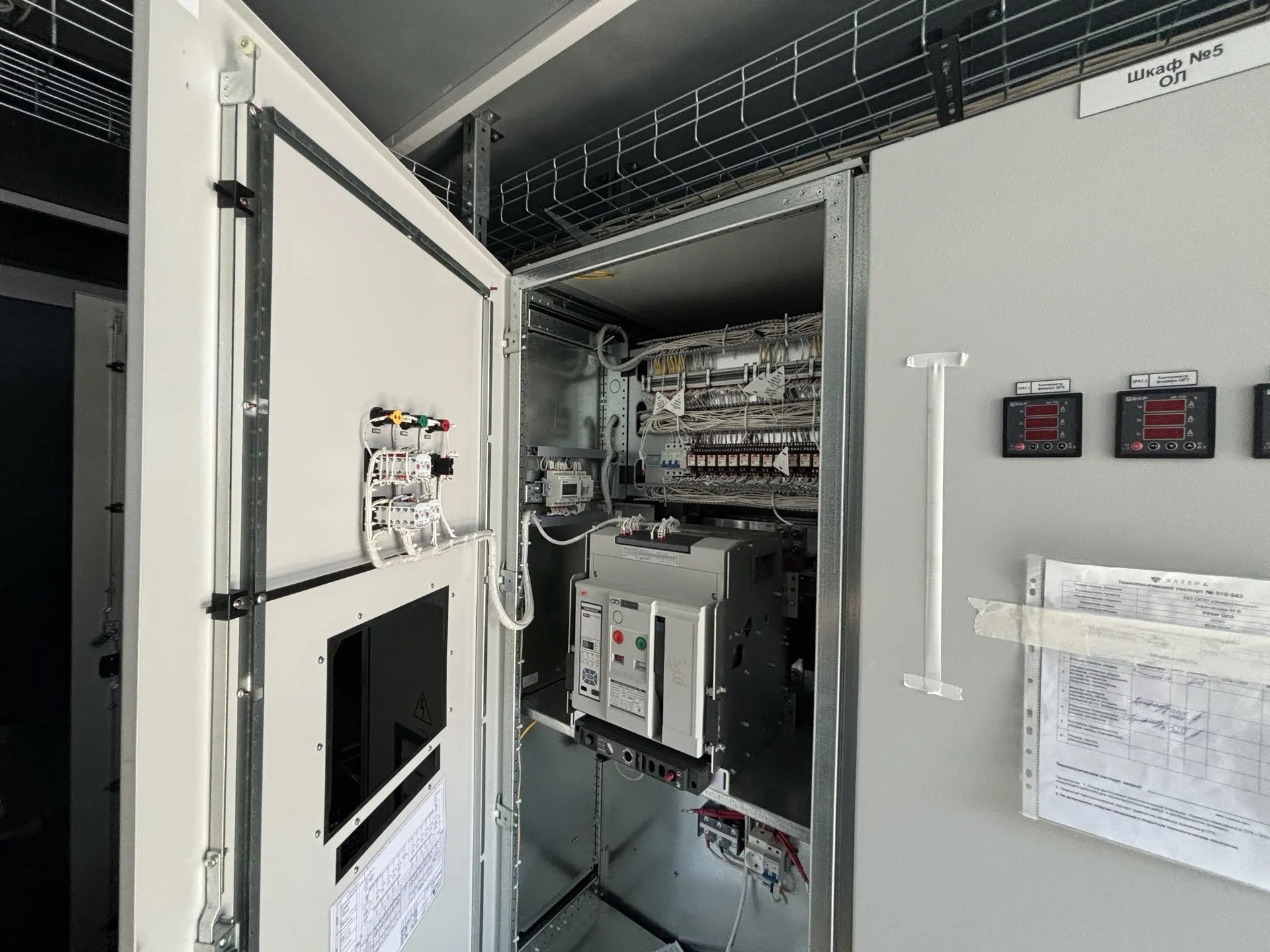

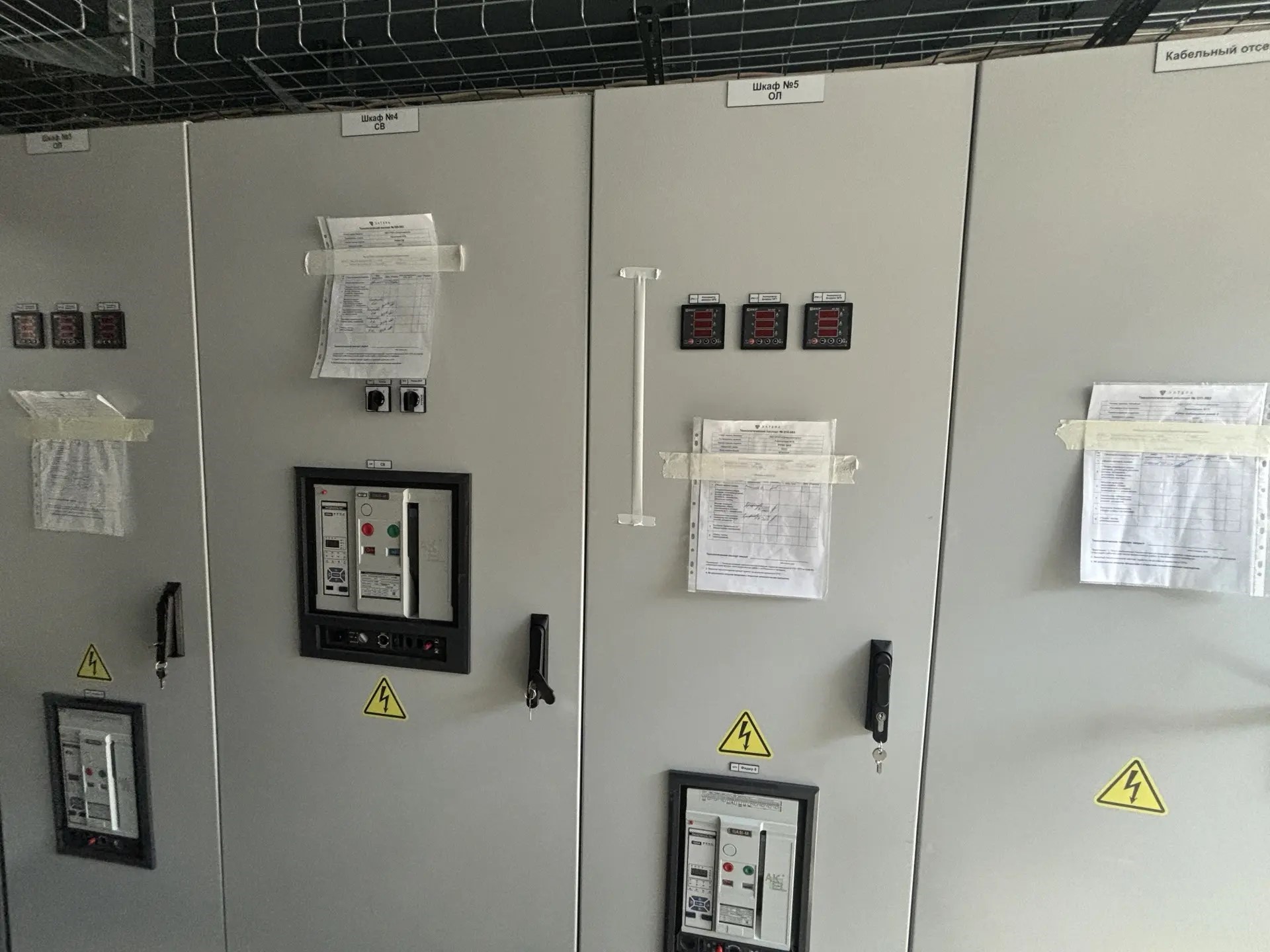

Низковольтный щит двухтрансформаторной подстанции в составе БКТП состоит из двух секций, соединенных секционным выключателем. При этом в рабочем режиме в рабочем режиме трансформаторы запитаны с разных секций шин 10 кВ по радиальной схеме, а секционный выключатель отключён – потребители получают питание от разных трансформаторов, что повышает надёжность системы.
Проектом предусматривается ряд мероприятий по экономии электроэнергии:
– применение современного энергоэкономичного оборудования;
– снижение потерь электрической энергии в системе электроснабжения за счет рационального выбора количества и сечения кабельных линий;
– использование энергосберегающих светильников с высокой светоотдачей;
– установка электронных приборов учета расхода электроэнергии, позволяющих повысить эффективность контроля и учета.
